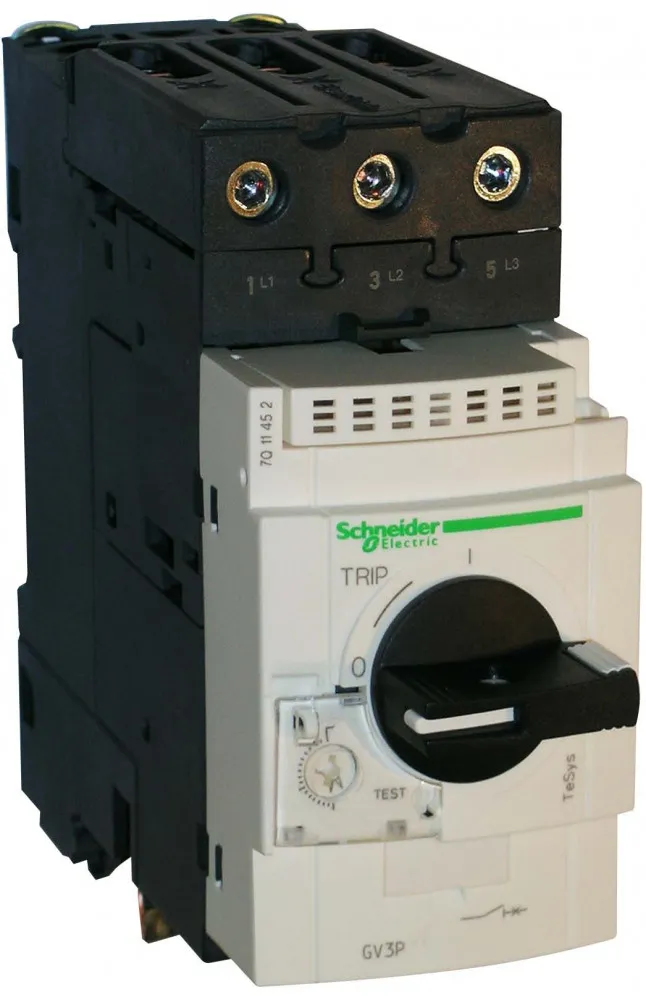

GV3P506

Ширина

0.065

Артикул

GV3P506

Базовая единица

шт

Глубина

0.16

Длина

0.145

Количество в упаковке

1

Минимальный заказ

1

(дополнительные характеристики) ток срабатывания электромагнитного расцепит

700-700 А

(основные характеристики) серия

TeSys

(основные характеристики) тип продукта

выключатель

(дополнительные характеристики) [ue] номинальное рабочее напряжение

690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2

(дополнительные характеристики) [ui] номинальное напряжение изоляции

690 В переменный ток 50/60 Гц в соответствии с IEC 60947-2

(дополнительные характеристики) ширина

55 мм

Тип элемента управления

Кнопка поворотная

(дополнительные характеристики) стандартное применение

непрерывная в соответствии с IEC 60947-4-1

(дополнительные характеристики) мощность, рассеиваемая одним полюсом

8 Вт

(дополнительные характеристики) соответствие требованиям по изоляции

Да в соответствии с IEC 60947-1

(дополнительные характеристики) [up] номинальное импульсное выдерживаемое н

6 кВ в соответствии с IEC 60947-2

(дополнительные характеристики) номинальный ток расцепителя

37-50 А

(дополнительные характеристики) межполюсный шаг

17.5 мм без расширителей полюсов

(дополнительные характеристики) чувствительность к обрыву фазы

Да в соответствии с IEC 60947-4-1

(условия эксплуатации) стандарты

EN/IEC 60947-2<br>EN/IEC 60947-4-1<br>CSA C22.2 No 60947-4-1<br>UL 60947-4-1

(условия эксплуатации) огнестойкость

960 °C в соответствии с IEC 60695-2-1

(экологичность предложения) не содержит ртути

да

Тип расцепителя

Термомагнитный

(основные характеристики) серия продукта

TeSys GV3

(дополнительные характеристики) код совместимости

GV3P

(дополнительные характеристики) вес

0.96 кг

(дополнительные характеристики) глубина

136 мм

Номин. коммутируем. мощность при AC-3, 230 В

ed4f46ea-96c4-11ea-8264-50e5493a71d0

(основные характеристики) наименование продукта

TeSys GV3

(дополнительные характеристики) [in] номинальный ток

50 А

(основные характеристики) краткое название устройства

GV3P

(дополнительные характеристики) высота

132 мм

(дополнительные характеристики) соединения – клеммы

клеммы с кольцевыми наконечниками 6 мм<br>шины 6 x 13,5 мм

Номин. отключающая способность Icu при 400 В, AC

50e012ed-96c4-11ea-8264-50e5493a71d0

(условия эксплуатации) степень защиты ip

IP20 в соответствии с IEC 60529

(условия эксплуатации) сертификаты

IECEE CB Scheme<br>UL<br>CSA<br>CCC<br>EAC<br>ATEX<br>BV<br&g

(основные характеристики) область применения

двигатель

(дополнительные характеристики) момент затяжки

6 Н-м в шины M6<br>6 Н-м в клеммы с кольцевыми наконечниками M6

(дополнительные характеристики) частота сети

50/60 Гц в соответствии с IEC 60947-4-1

(дополнительные характеристики) механическая износостойкость

50000 циклы

(дополнительные характеристики) электрическая износостойкость

50000 циклы для AC-3 в 440 V In

(дополнительные характеристики) тип привода

поворотная ручка

Диапазон регулировки без задержки срабатывания расцепителя короткого замыка

ed4f46e8-96c4-11ea-8264-50e5493a71d0

(основные характеристики) технология расцепителя

термомагнитный

(условия эксплуатации) рабочая температура окружающей среды

-20-60 °C

(дополнительные характеристики) описание полюсов

3P

(дополнительные характеристики) тип сети

переменный ток

(дополнительные характеристики) отключающая способность

100 кА Icu в 230/240 V переменный ток 50/60 Гц в соответствии с IEC 60947-2<br>50 кА Icu в 440

Номин. коммутируем. мощность при AC-3, 400 В

ab023e67-96c4-11ea-8264-50e5493a71d0

Номин. продолжительный ток Iu

ed4f46e7-96c4-11ea-8264-50e5493a71d0

Номин. раб. напряжение

50e01278-96c4-11ea-8264-50e5493a71d0

(дополнительные характеристики) способ установки

35 мм симметричная DIN-рейка: закреплены<br>панель: привинченный (with 3 x M4 screws)

(условия эксплуатации) защитное исполнение

TH

(условия эксплуатации) рабочая высота

3000 м

Диапазон установки расцепителя перегрузки

f35d0008-96c4-11ea-8264-50e5493a71d0

Степень защиты (IP)

IP20

(дополнительные характеристики) мощность двигателя, квт

22-22 кВт в 400/415 V переменный ток 50/60 Гц<br>30-30 кВт в 500 V переменный ток 50/60 Гц<

Конструкция прибора

Комплектное устройство в корпусе

(дополнительные характеристики) рабочее положение

любое положение

Ширина

e7570371-96c4-11ea-8264-50e5493a71d0

Высота

e7570370-96c4-11ea-8264-50e5493a71d0

Глубина

e7570372-96c4-11ea-8264-50e5493a71d0

(дополнительные характеристики) [ith] условный тепловой ток на открытом воз

50 А в соответствии с IEC 60947-4-1

(дополнительные характеристики) максимальная частота коммутации

25 цикл/ч

(дополнительные характеристики) категория применения

AC-3 в соответствии с IEC 60947-4-1<br>категория А в соответствии с IEC 60947-2

Тип подключения силовой электрич. цепи

Прочее
