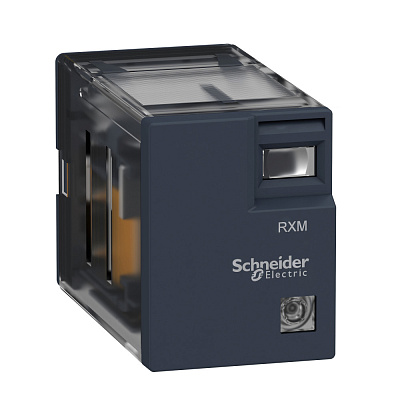

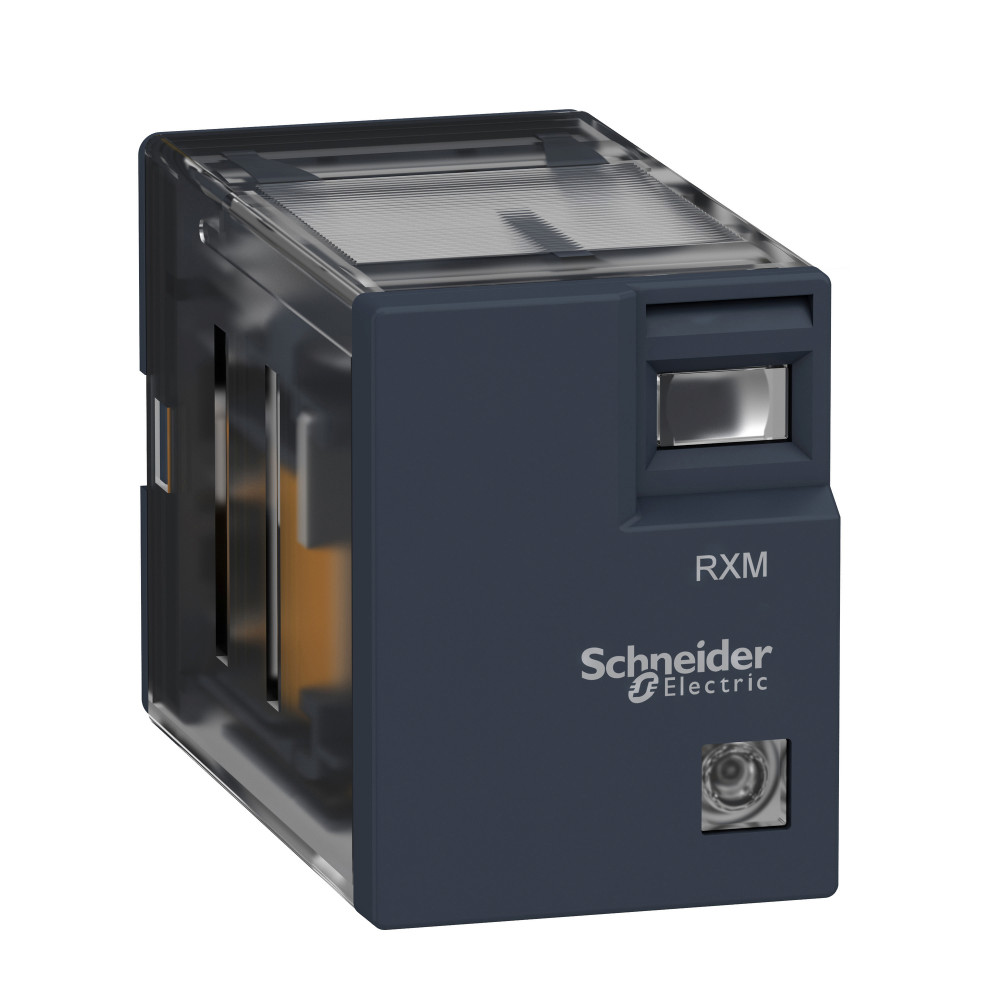

RXM4LB2BD

Ширина, мм

0.021

Артикул

RXM4LB2BD

Базовая единица

шт

Глубина, мм

0.041

Длина, мм

0.028

Количество в упаковке

10

Минимальный заказ

10

(основные характеристики) тип продукта

втычное реле

(дополнительные характеристики) [ui] номинальное напряжение изоляции

250 В в соответствии с IEC

(дополнительные характеристики) [up] номинальное импульсное выдерживаемое н

3.6 кВ в течение 1,2/50 мкс в соответствии с МЭК 61810-7

(дополнительные характеристики) [ie] номинальный рабочий ток

3 А (AC-1/DC-1) нет в соответствии с IEC<br>1.5 А (AC-1/DC-1) Н.З. в соответствии с IEC

(условия эксплуатации) стандарты

соответствующий RoHS<br>EN/МЭК 61810-1 (ред. 2)<br>CE

(экологичность предложения) не содержит ртути

да

(экологичность предложения) не содержит токсичных тяжелых металлов

да

(экологичность предложения) не содержит особо опасных веществ согласно декл

да

(основные характеристики) серия продукта

Zelio Relay

(дополнительные характеристики) код совместимости

RXM

(дополнительные характеристики) вес

0.034 кг

(основные характеристики) краткое название устройства

RXM

(дополнительные характеристики) данные о безопасности и надежности

B10d = 100000

(дополнительные характеристики) материал контактов

серебряный сплав (Ag/Ni)

(условия эксплуатации) степень защиты ip

IP40 в соответствии с EN/IEC 60529

(основные характеристики) название серии

миниатюрный

(дополнительные характеристики) механическая износостойкость

10000000 циклы

(дополнительные характеристики) электрическая износостойкость

100000 циклы для резистивные загрузка

Тип подключения

Прочее

(дополнительные характеристики) тип привода

без кнопки

(дополнительные характеристики) рабочая частота

<= 1200 циклов/час под нагрузкой<br><= 18000 циклов/час холостой ход

Номин. напряжение питания цепи управления Us AC 60 Гц

8c3492ec-96ba-11ea-8264-50e5493a71d0

Номин. напряжение питания цепи управления Us постоян. тока DC

8c3492d1-96ba-11ea-8264-50e5493a71d0

(условия эксплуатации) рабочая температура окружающей среды

-40-55 °C

(дополнительные характеристики) напряжение цепи управления

24 V пост. ток

(дополнительные характеристики) минимальная коммутационная способность

170 mW

(дополнительные характеристики) макс. коммутационная способность

750 VA переменный ток<br>84 W постоянный ток

(дополнительные характеристики) светодиодный индикатор состояния

с

(условия эксплуатации) виброустойчивость

3 gn, амплитуда = +/- 1 mm (f = 10-50 Гц)рабочая в соответствии с EN/IEC 60068-2-6<br>6 gn, ам

(условия эксплуатации) ударопрочность

10 gn для размыкание в соответствии с EN/IEC 60068-2-27<br>5 gn для замыкание в соответствии с

(дополнительные характеристики) порог напряжения отпускания

>= 0,1 Uc постоянный ток

(дополнительные характеристики) уровни тестирования

уровень А

(дополнительные характеристики) ток нагрузки

3 А в 250 V переменный ток<br>3 А в 28 V постоянный ток

(дополнительные характеристики) категория защиты

RT I

Степень защиты (IP)

IP40

(основные характеристики) минимальная партия для продажи

10

(дополнительные характеристики) общая ширина cad

21 мм

(дополнительные характеристики) общая высота cad

27 мм<br>46 мм

Тип напряжения управления

DC (постоян.)

Количество нормально замкнутых (НЗ) контактов

8c34925b-96ba-11ea-8264-50e5493a71d0

Количество нормально разомкнутых (НО) контактов

8c349271-96ba-11ea-8264-50e5493a71d0

Количество переключающих (перекидных) контактов

010187e5-96cd-11ea-8264-50e5493a71d0

(дополнительные характеристики) рабочее положение

любое положение

(дополнительные характеристики) минимальный коммутируемый ток

10 мА

(дополнительные характеристики) макс. коммутируемое напряжение

250 В переменный ток<br>250 В постоянный ток

(дополнительные характеристики) электрическая прочность изоляции

2000 В переменный ток между катушкой и контактом<br>2000 В переменный ток между полюсами<br

Ширина

662d92a0-96bd-11ea-8264-50e5493a71d0

Высота

b1be9196-96c5-11ea-8264-50e5493a71d0

Глубина

95e003ec-96e1-11ea-8264-50e5493a71d0

Полюсность

Свободная полюсность

Тип управления/переключения

Моностабильное

Тип переключающих контактов

Прочее

(дополнительные характеристики) время работы

20 мс между снятием напряжения с катушки и замыканием контакта задержки отключения<br>20 мс ме

(дополнительные характеристики) минимальное коммутируемое напряжение

17 В

(дополнительные характеристики) работа контактов

стандарт

(дополнительные характеристики) [ithe] условный тепловой ток в закрытом кор

3 А в -40-55 °C
