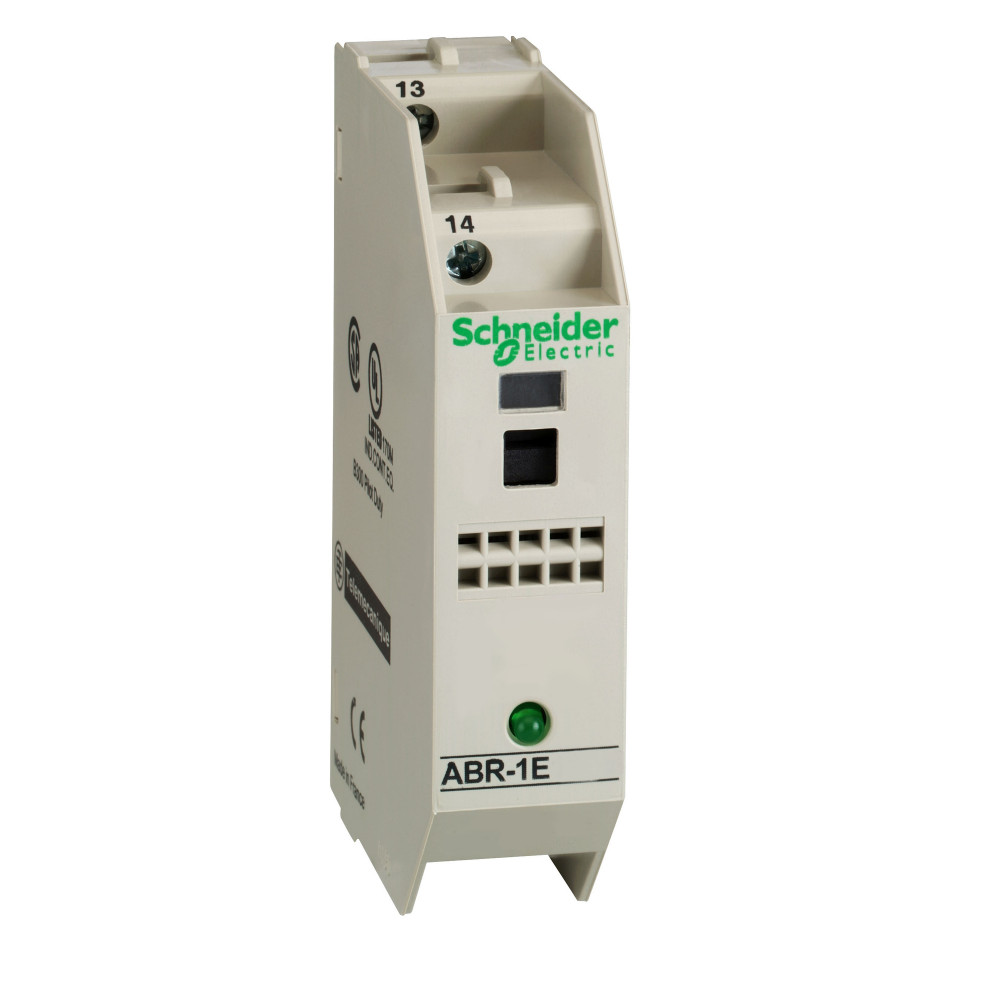

ABR1E118B

Ширина, мм

0.075

Артикул

ABR1E118B

Базовая единица

шт

Глубина, мм

0.02

Длина, мм

0.07

Количество в упаковке

1

Минимальный заказ

1

(основные характеристики) тип продукта

интерфейсный модуль с электромеханическими входами

(дополнительные характеристики) [ue] номинальное рабочее напряжение

<= 125 V постоянный ток в соответствии с IEC 60947-5-1<br><= 230 V переменный ток в соот

(дополнительные характеристики) [ui] номинальное напряжение изоляции

250 В в соответствии с IEC 60947-1<br>250 В в соответствии с VDE 0110 группа C

(дополнительные характеристики) [ie] номинальный рабочий ток

1 А AC-13 Ue: 230 В на 1000000 циклы в соответствии с IEC 60947-5-1<br>1 А AC-14 Ue: 230 В на

(условия эксплуатации) стандарты

IEC 60947-5-1

(условия эксплуатации) степень загрязнения

3 в соответствии с IEC 60947-5-1

(условия эксплуатации) огнестойкость

850 °C в соответствии с IEC 60695-2-1

(экологичность предложения) не содержит ртути

да

(экологичность предложения) не содержит токсичных тяжелых металлов

да

(основные характеристики) серия продукта

интерфейс для дискретных сигналов

(дополнительные характеристики) вес

0.095 кг

(дополнительные характеристики) монтажная опора

несимметричная DIN рейка<br>комбинированная рейка<br>симметричная DIN рейка

(дополнительные характеристики) соединения – клеммы

клеммный блок с винтовыми зажимами

(условия эксплуатации) степень защиты ip

IP20 в соответствии с IEC 60529

(условия эксплуатации) высота над уровнем моря

<= 3000 м

(условия эксплуатации) температура окружающей среды при работе

-20-60 °C при Un<br>-5-40 °C неограниченное использование

(условия эксплуатации) сертификаты

CSA<br>BV<br>DNV<br>LROS (Lloyds register of shipping)<br>UL

(основные характеристики) тип сети

пер./пост. тока

(дополнительные характеристики) частота сети

50/60 Гц

(дополнительные характеристики) механическая износостойкость

20000000 циклы

Количество нормально открытых контактов (НО)

1

Количество нормально закрытых контактов (НЗ)

(UN)

(условия эксплуатации) электромагнитная совместимость

тест на стойкость к импульсному перенапряжению 1,2/50 мс 0,25 кВ для U > 50 В в соответствии с IE

(дополнительные характеристики) электрическая надежность мэк 60947-5-4

<= 0,00000001

(условия эксплуатации) электрическая прочность изоляции

1500 В между независимыми контактами<br>2500 В между подключенным интерфейсом и землей<br&g

(дополнительные характеристики) сечение кабеля

0.34-2.5 мм², 1 или 2 провода гибкий с кабельным наконечником<br>0.6-2.5 мм², 1 или 2 провода

(основные характеристики) тип контактов

1 Н.О.

(дополнительные характеристики) пределы напряжения цепи управления

30 В порог подачи напряжения: 16.5 В

(условия эксплуатации) виброустойчивость

6 gn (f = 10-55 Гц) в соответствии с IEC 60068-2-6

(условия эксплуатации) ударопрочность

50 gn для 11 мс в соответствии с IEC 60068-2-27

(условия эксплуатации) стойкость к кратковременным исчезновениям напряжения

8 мс

(условия эксплуатации) защитное исполнение

TC

Макс. коммутируем. ток при cos Ф = 0,6

89b4b135-96bc-11ea-8264-50e5493a71d0

Макс. мощность ламп накаливания

b670dd62-96ba-11ea-8264-50e5493a71d0

Макс. мощность люминесц. ламп

b670dd65-96ba-11ea-8264-50e5493a71d0

Макс. мощность люминесц. ламп (включение попарно)

b670dd64-96ba-11ea-8264-50e5493a71d0

Макс. мощность люминесц. ламп (параллельно компенсир.)

b670dd63-96ba-11ea-8264-50e5493a71d0

(дополнительные характеристики) цвет корпуса

серый

Модульная ширина (общ. кол-во модульных расстояний)

3153ab75-96ba-11ea-8264-50e5493a71d0

Управляющее напряжение 1

bc6b8384-96ba-11ea-8264-50e5493a71d0

Тип управляющего напряжения 1

95c436b8-96bc-11ea-8264-50e5493a71d0

Тип управляющего напряжения 2

AC/DC (перемен./постоян.)

Частота управляющего напряжения 1

9e4848b6-96ba-11ea-8264-50e5493a71d0

Тип питающего напряжения

cf247039-96d0-11ea-8264-50e5493a71d0

(дополнительные характеристики) рабочее положение

любое положение

(дополнительные характеристики) минимальный коммутируемый ток

3 мА

(дополнительные характеристики) макс. коммутируемое напряжение

125 В постоянный ток<br>252 В переменный ток

Способ монтажа

DIN-рейка

Функционал. назначение/применение

d51f1679-96d0-11ea-8264-50e5493a71d0

(дополнительные характеристики) время работы

<= 12 мс между снятием напряжения с катушки и замыканием Н.З. контакта<br><= 12 мс между

(дополнительные характеристики) минимальное коммутируемое напряжение

17 В

(основные характеристики) [ith] условный тепловой ток на открытом воздухе

2 А в соответствии с IEC 60947-1

Глубина установочная (встраив.)

08dd8815-96c4-11ea-8264-50e5493a71d0
