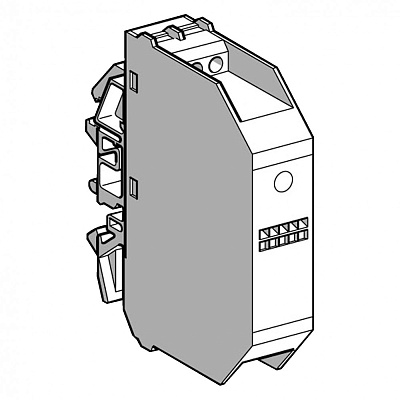

ABR2SB312B

Ширина, мм

0.108

Артикул

ABR2SB312B

Базовая единица

шт

Глубина, мм

0.09

Длина, мм

0.07

Количество в упаковке

5

Минимальный заказ

1

(основные характеристики) тип продукта

тонкий интерфейсный модуль с электромеханическими релейными выходами

(дополнительные характеристики) [ue] номинальное рабочее напряжение

<= 48 V переменный ток в соответствии с IEC 60947-5-1<br><= 48 V постоянный ток в соотве

(дополнительные характеристики) [ui] номинальное напряжение изоляции

250 В в соответствии с VDE 0110 группа C<br>300 В в соответствии с IEC 60947-1

(условия эксплуатации) стандарты

IEC 60947-5-1

(условия эксплуатации) степень загрязнения

2 в соответствии с IEC 60947-1

(условия эксплуатации) огнестойкость

960 °C в соответствии с IEC 60695-2-1

(экологичность предложения) не содержит ртути

да

(основные характеристики) серия продукта

интерфейс для дискретных сигналов

(дополнительные характеристики) вес

0.048 кг

(дополнительные характеристики) монтажная опора

комбинированная рейка<br>симметричная DIN рейка<br>несимметричная DIN рейка

(дополнительные характеристики) соединения – клеммы

клеммный блок с винтовыми зажимами

(условия эксплуатации) степень защиты ip

IP20 в соответствии с IEC 60529

(условия эксплуатации) высота над уровнем моря

<= 3000 м

(условия эксплуатации) температура окружающей среды при работе

-25-55 °C при Us<br>-25-70 °C при Us и расстоянии 8 мм между ABR2S1...<br>-5-40 °C неогр

(условия эксплуатации) сертификаты

DNV<br>CSA<br>LROS (Lloyds register of shipping)<br>UL<br>BV

(основные характеристики) тип сети

пост. ток

(дополнительные характеристики) частота сети

50/60 Гц

(дополнительные характеристики) механическая износостойкость

20000000 циклы

Количество нормально открытых контактов (НО)

(UN)

Количество нормально закрытых контактов (НЗ)

(UN)

(условия эксплуатации) электромагнитная совместимость

испытание стойкости к электромагнитному полю: уровень 3 10 В/м в диапазоне 27...1000 МГц в соответст

(дополнительные характеристики) электрическая надежность мэк 60947-5-4

<= 0,00000001

(условия эксплуатации) электрическая прочность изоляции

1000 В в течение 1 мин., между разомкнутыми контактами<br>1500 В между цепями катушки и контак

(дополнительные характеристики) сечение кабеля

0.34-2.5 мм², 1 или 2 провода гибкий с кабельным наконечником<br>0.6-2.5 мм², 1 или 2 провода

(основные характеристики) тип контактов

1 переключающ.

(дополнительные характеристики) пределы напряжения цепи управления

28.8 В порог подачи напряжения: 16.9 В

(условия эксплуатации) виброустойчивость

3 gn (f = 10-150 Гц) в соответствии с IEC 60068-2-6

(условия эксплуатации) ударопрочность

30 gn для 11 мс в соответствии с IEC 60068-2-27

(условия эксплуатации) стойкость к кратковременным исчезновениям напряжения

1 мс

(условия эксплуатации) защитное исполнение

TC

(основные характеристики) специальная область применения продукта

для коммутации слаботочных сигналов

Макс. коммутируем. ток при cos Ф = 0,6

89b4b135-96bc-11ea-8264-50e5493a71d0

Макс. мощность ламп накаливания

b670dd62-96ba-11ea-8264-50e5493a71d0

Макс. мощность люминесц. ламп

b670dd65-96ba-11ea-8264-50e5493a71d0

Макс. мощность люминесц. ламп (включение попарно)

b670dd64-96ba-11ea-8264-50e5493a71d0

Макс. мощность люминесц. ламп (параллельно компенсир.)

b670dd63-96ba-11ea-8264-50e5493a71d0

Модульная ширина (общ. кол-во модульных расстояний)

9e4848b2-96ba-11ea-8264-50e5493a71d0

Управляющее напряжение 1

bc6b8384-96ba-11ea-8264-50e5493a71d0

Тип управляющего напряжения 1

d51f1667-96d0-11ea-8264-50e5493a71d0

Тип управляющего напряжения 2

DC (постоян.)

Частота управляющего напряжения 1

9e4848b6-96ba-11ea-8264-50e5493a71d0

Тип питающего напряжения

ca18f796-96bc-11ea-8264-50e5493a71d0

(дополнительные характеристики) рабочее положение

любое положение

(дополнительные характеристики) рассеиваемая мощность, вт

0.55 Вт

(дополнительные характеристики) минимальный коммутируемый ток

0.01 мА

(дополнительные характеристики) макс. коммутируемое напряжение

60 В переменный ток<br>60 В постоянный ток

Способ монтажа

DIN-рейка

Функционал. назначение/применение

d51f1679-96d0-11ea-8264-50e5493a71d0

(дополнительные характеристики) время работы

&lt;= 6 мс между снятием напряжения с катушки и замыканием Н.О. контакта постоянный ток&lt;br&gt;<

(дополнительные характеристики) минимальное коммутируемое напряжение

0.01 В

(основные характеристики) [ith] условный тепловой ток на открытом воздухе

0.05 А в соответствии с IEC 60947-1

Глубина установочная (встраив.)

08dd8815-96c4-11ea-8264-50e5493a71d0
