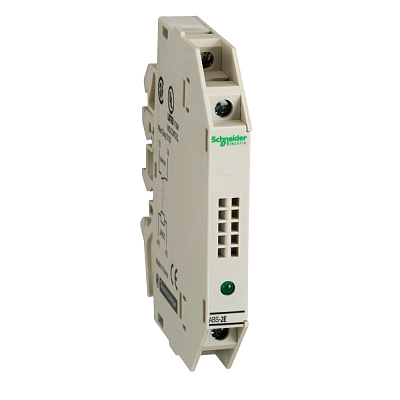

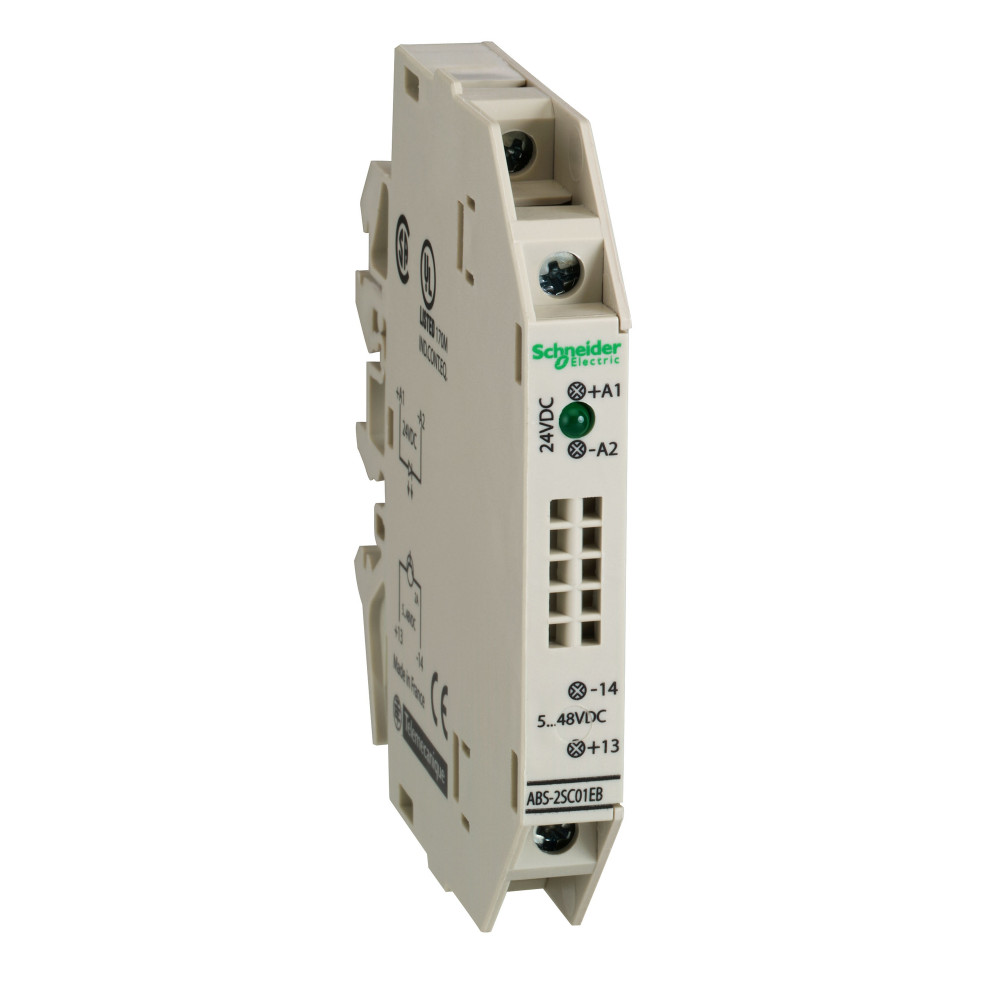

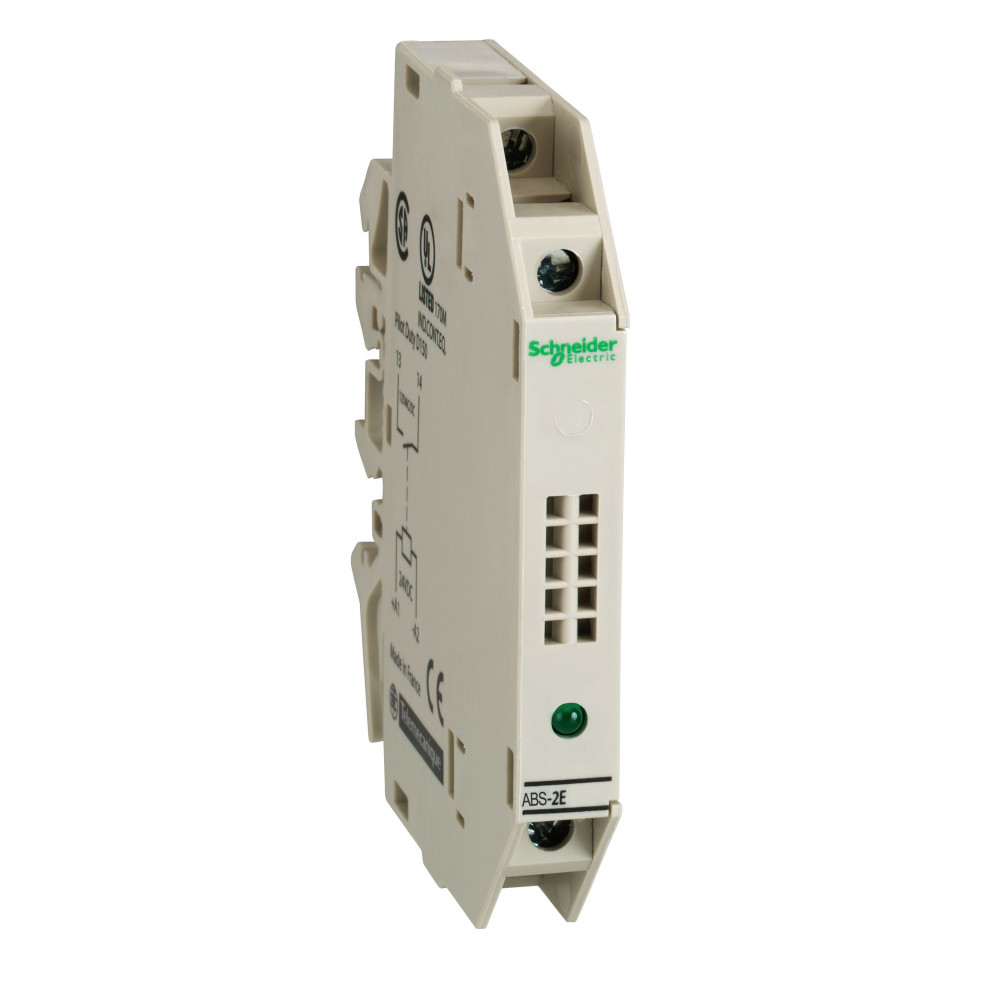

ABS2EC01EB

Ширина, мм

0.111

Артикул

ABS2EC01EB

Базовая единица

шт

Глубина, мм

0.09

Длина, мм

0.07

(дополнительные характеристики) тип выходной цепи

пост. ток

Количество в упаковке

5

Минимальный заказ

5

(основные характеристики) тип продукта

тонкий интерфейсный модуль с полупроводниковыми входами

(дополнительные характеристики) [ue] номинальное рабочее напряжение

5...48 V

(дополнительные характеристики) [ui] номинальное напряжение изоляции

250 В в соответствии с VDE 0110 группа C<br>300 В в соответствии с IEC 60947-1

(условия эксплуатации) стандарты

IEC 60947-5-1

(условия эксплуатации) степень загрязнения

2 в соответствии с IEC 60947-1

(условия эксплуатации) огнестойкость

V0 в соответствии с UL 94<br>960 °C в соответствии с IEC 60695-2-1

(экологичность предложения) не содержит ртути

да

(основные характеристики) серия продукта

интерфейс для дискретных сигналов

(дополнительные характеристики) вес

0.029 кг

(дополнительные характеристики) монтажная опора

симметричная DIN рейка<br>несимметричная DIN рейка<br>комбинированная рейка

(дополнительные характеристики) соединения – клеммы

клеммный блок с винтовыми зажимами

(условия эксплуатации) степень защиты ip

IP20 в соответствии с IEC 60529

(дополнительные характеристики) локальная индикация

состояние сигнала управления: 1 светодиод

(условия эксплуатации) высота над уровнем моря

<= 300 м

(условия эксплуатации) температура окружающей среды при работе

-25-70 °C при Us<br>-5-55 °C неограниченное использование

(условия эксплуатации) сертификаты

DNV<br>LROS (Lloyds register of shipping)<br>CSA<br>BV<br>UL

Количество нормально закрытых контактов (НЗ)

1

(условия эксплуатации) электромагнитная совместимость

испытание стойкости к электромагнитному полю: уровень 3 10 В/м в диапазоне 27...1000 МГц в соответст

(дополнительные характеристики) частота коммутации

<= 1000 Hz 50 % Ue <= 30 В и Ie >= 5 мA

(дополнительные характеристики) тип сети

пост. ток

(дополнительные характеристики) тип контактов

1 Н.З.

(условия эксплуатации) электрическая прочность изоляции

2500 В между подключенным интерфейсом и землей в течение 1 мин.<br>4000 В между каналами ввода

(дополнительные характеристики) макс. коммутируемый ток

50 мА

(дополнительные характеристики) сечение кабеля

0.34-2.5 мм², 1 или 2 провода гибкий с кабельным наконечником<br>0.6-2.5 мм², 1 или 2 провода

(дополнительные характеристики) пределы напряжения цепи управления

28.8 В

(условия эксплуатации) виброустойчивость

5 gn (f = 10-150 Гц) в соответствии с IEC 68-2-6

(условия эксплуатации) ударопрочность

30 gn для 11 мс в соответствии с IEC 60068-2-27

(дополнительные характеристики) защитное исполнение

TC

Макс. коммутируем. ток при cos Ф = 0,6

d51f1635-96d0-11ea-8264-50e5493a71d0

Макс. мощность ламп накаливания

b670dd62-96ba-11ea-8264-50e5493a71d0

Макс. мощность люминесц. ламп

b670dd65-96ba-11ea-8264-50e5493a71d0

Макс. мощность люминесц. ламп (включение попарно)

b670dd64-96ba-11ea-8264-50e5493a71d0

Макс. мощность люминесц. ламп (параллельно компенсир.)

b670dd63-96ba-11ea-8264-50e5493a71d0

(дополнительные характеристики) предельный уровень коммутации напряжения в

5.6 В

(условия эксплуатации) минимальная партия для продажи

5

(дополнительные характеристики) время срабатывания

<= 0,05 мс из сост. 0 в сост. 1 Ue <= 30 В и Ie >= 5 мA<br><= 0,4 мс из сост. 1 в

Модульная ширина (общ. кол-во модульных расстояний)

9e4848b2-96ba-11ea-8264-50e5493a71d0

Управляющее напряжение 1

bc6b8384-96ba-11ea-8264-50e5493a71d0

Тип управляющего напряжения 1

d51f1667-96d0-11ea-8264-50e5493a71d0

Тип управляющего напряжения 2

DC (постоян.)

Частота управляющего напряжения 1

d51f1666-96d0-11ea-8264-50e5493a71d0

Тип питающего напряжения

ca18f796-96bc-11ea-8264-50e5493a71d0

(основные характеристики) рабочее положение

любое положение

(дополнительные характеристики) минимальный коммутируемый ток

1 мА

Способ монтажа

DIN-рейка

Функционал. назначение/применение

d51f1679-96d0-11ea-8264-50e5493a71d0

Глубина установочная (встраив.)

08dd8815-96c4-11ea-8264-50e5493a71d0
