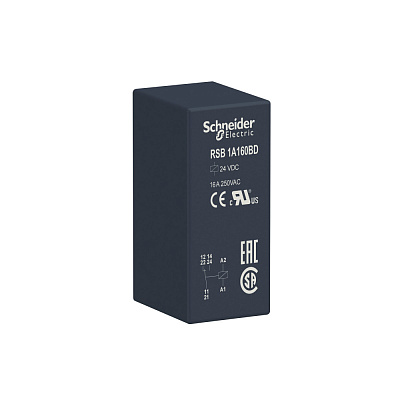

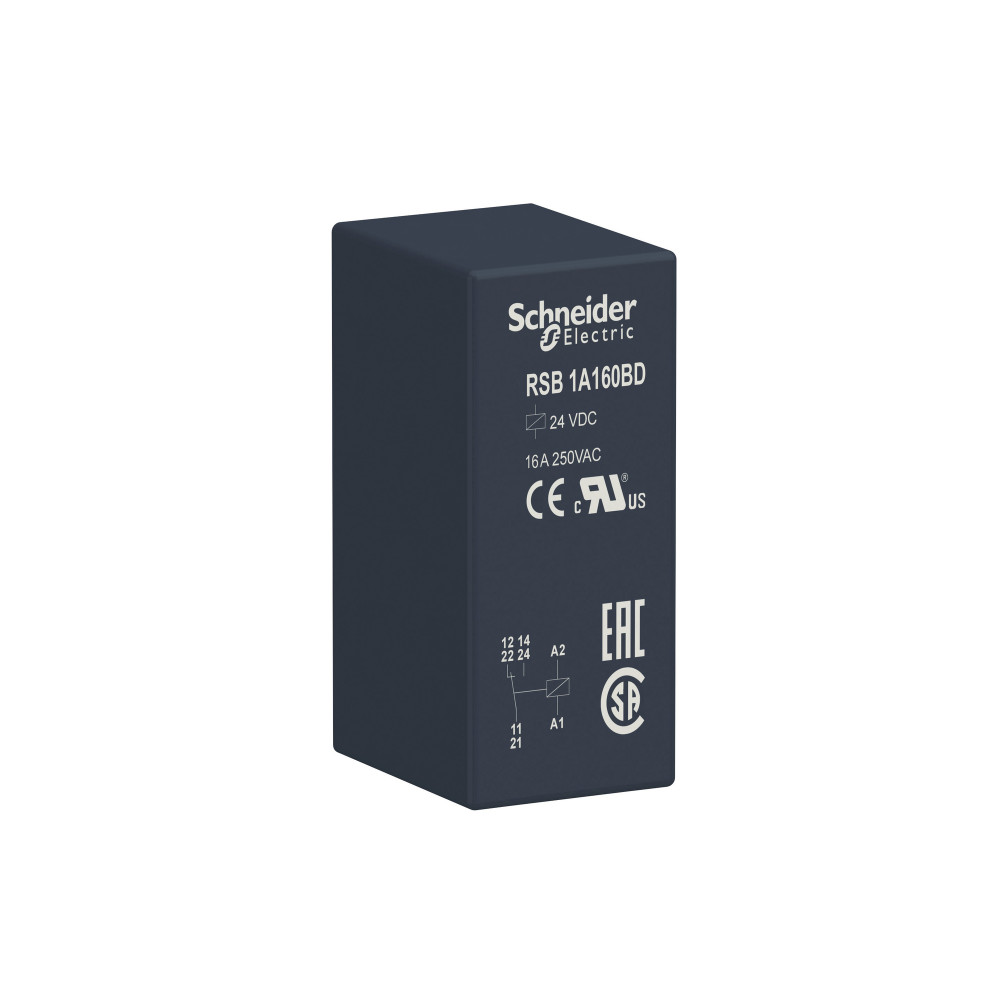

RSB1A160BD

Ширина, мм

0.332

Артикул

RSB1A160BD

Базовая единица

шт

Глубина, мм

0.017

Длина, мм

0.027

Количество в упаковке

10

Минимальный заказ

10

(основные характеристики) тип продукта

втычное реле

(дополнительные характеристики) [ue] номинальное рабочее напряжение

16.8...36 В постоянный ток

(дополнительные характеристики) [ui] номинальное напряжение изоляции

400 В в соответствии с EN/IEC 60947

(дополнительные характеристики) [up] номинальное импульсное выдерживаемое н

3.6 кВ в соответствии с IEC 61000-4-5

(дополнительные характеристики) маркировка

CE

(дополнительные характеристики) [ie] номинальный рабочий ток

16 А (AC-1/DC-1) нет в соответствии с IEC<br>8 А (AC-1/DC-1) Н.З. в соответствии с IEC

(дополнительные характеристики) комплектация изделия

механизм в сборе

(условия эксплуатации) стандарты

UL 508<br>CSA C22.2 № 14<br>EN/IEC 61810-1

(экологичность предложения) не содержит ртути

да

(экологичность предложения) не содержит токсичных тяжелых металлов

да

(экологичность предложения) не содержит особо опасных веществ согласно декл

да

(основные характеристики) серия продукта

Zelio Relay

(дополнительные характеристики) код совместимости

RSB

(дополнительные характеристики) вес

0.014 кг

(основные характеристики) краткое название устройства

RSB

(основные характеристики) работа контактов

стандарт

(дополнительные характеристики) данные о безопасности и надежности

B10d = 100000

(дополнительные характеристики) материал контактов

сплав серебра (AgNi)

(условия эксплуатации) степень защиты ip

IP40 в соответствии с EN/IEC 60529

(основные характеристики) название серии

промежуточное реле

(условия эксплуатации) сертификаты

EAC<br>CSA<br>UL

(дополнительные характеристики) механическая износостойкость

30000000 циклы

(дополнительные характеристики) электрическая износостойкость

100000 циклы, 16 А в 250 V, AC-1 нет<br>100000 циклы, 8 А в 250 V, AC-1 Н.З.

Тип подключения

Разъемное (штепсельное) соединение

(дополнительные характеристики) рабочая частота

<= 600 циклов/час под нагрузкой<br><= 18000 циклов/час холостой ход

Номин. напряжение питания цепи управления Us AC 60 Гц

8c3492ec-96ba-11ea-8264-50e5493a71d0

Номин. напряжение питания цепи управления Us постоян. тока DC

8c3492d1-96ba-11ea-8264-50e5493a71d0

(условия эксплуатации) рабочая температура окружающей среды

-40-85 °C (постоянный ток)

(основные характеристики) напряжение цепи управления

24 V пост. ток

(основные характеристики) тип привода

без кнопки

(дополнительные характеристики) минимальная коммутационная способность

120 мВт в 10 мА, 12 В

(дополнительные характеристики) макс. коммутационная способность

4000 ВА/448 Вт

(условия эксплуатации) электрическая прочность изоляции

1000 В переменный ток между контактами<br>2500 В переменный ток между полюсами<br>5000 В

(основные характеристики) тип контактов

1 переключающ.

(условия эксплуатации) виброустойчивость

+/- 1 мм (частота= 10-55 Гц) в соответствии с EN/IEC 60068-2-6

(условия эксплуатации) ударопрочность

10 gn (продолжительность = 11 мс) для неработающий в соответствии с EN/IEC 60068-2-27<br>5 gn

(основные характеристики) светодиодный индикатор состояния

без

(дополнительные характеристики) порог напряжения отпускания

>= 0,1 Uc постоянный ток

(дополнительные характеристики) уровни тестирования

уровень А

(дополнительные характеристики) ток нагрузки

16 А в 250 V переменный ток<br>16 А в 28 V постоянный ток

(дополнительные характеристики) категория защиты

RT I

Степень защиты (IP)

IP40

Тип напряжения управления

DC (постоян.)

Количество нормально замкнутых (НЗ) контактов

8c34925b-96ba-11ea-8264-50e5493a71d0

Количество нормально разомкнутых (НО) контактов

8c349271-96ba-11ea-8264-50e5493a71d0

Количество переключающих (перекидных) контактов

8c3492b0-96ba-11ea-8264-50e5493a71d0

(дополнительные характеристики) рабочее положение

любое положение

(дополнительные характеристики) минимальный коммутируемый ток

10 мА

(дополнительные характеристики) макс. коммутируемое напряжение

250 В постоянный ток в соответствии с IEC

Ширина

e732cb9c-96d0-11ea-8264-50e5493a71d0

Высота

e732cb9b-96d0-11ea-8264-50e5493a71d0

Глубина

ed2fd3b8-96d0-11ea-8264-50e5493a71d0

Полюсность

Свободная полюсность

Тип управления/переключения

Моностабильное

Тип переключающих контактов

Одинарный контакт

(дополнительные характеристики) время работы

20 мс рабочая<br>20 мс сброс
