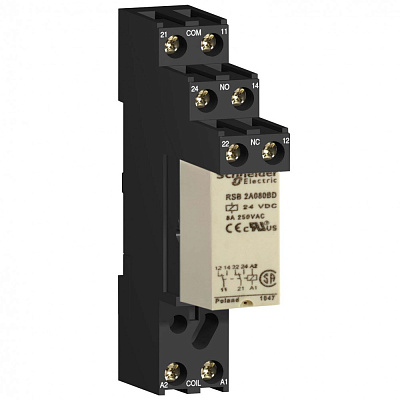

RSB2A080BDS

Ширина, мм

0.105

Артикул

RSB2A080BDS

Базовая единица

шт

Глубина, мм

0.075

Длина, мм

0.34

Количество в упаковке

20

Минимальный заказ

20

(основные характеристики) тип продукта

втычное реле

(дополнительные характеристики) [ue] номинальное рабочее напряжение

19.2...26.4 В постоянный ток

(дополнительные характеристики) [ui] номинальное напряжение изоляции

400 В в соответствии с EN/IEC 60947

(дополнительные характеристики) [up] номинальное импульсное выдерживаемое н

3.6 кВ в соответствии с IEC 61000-4-5

(дополнительные характеристики) маркировка

CE

(дополнительные характеристики) [ie] номинальный рабочий ток

4 А (AC-1/DC-1) Н.З. в соответствии с IEC<br>8 А (AC-1/DC-1) нет в соответствии с IEC

(дополнительные характеристики) комплектация изделия

механизм в сборе

(условия эксплуатации) стандарты

EN/IEC 61810-1<br>UL 508<br>CSA C22.2 № 14

(экологичность предложения) не содержит ртути

да

(экологичность предложения) не содержит токсичных тяжелых металлов

да

(экологичность предложения) не содержит особо опасных веществ согласно декл

да

(основные характеристики) серия продукта

Zelio Relay

(дополнительные характеристики) код совместимости

RSB

(основные характеристики) краткое название устройства

RSB

(основные характеристики) работа контактов

стандарт

(дополнительные характеристики) данные о безопасности и надежности

B10d = 100000

(дополнительные характеристики) материал контактов

серебряный сплав (Ag/Ni)

(условия эксплуатации) степень защиты ip

IP40 в соответствии с EN/IEC 60529

(основные характеристики) название серии

промежуточное реле

(условия эксплуатации) сертификаты

ГОСТ<br>UL<br>CSA

(дополнительные характеристики) механическая износостойкость

30000000 циклы

(дополнительные характеристики) электрическая износостойкость

100000 циклы, 8 А в 250 V, AC-1 нет<br>100000 циклы, 4 А в 250 V, AC-1 Н.З.

Тип подключения

Винтовое соединение

(дополнительные характеристики) рабочая частота

<= 600 циклов/час под нагрузкой<br><= 72000 циклов/час холостой ход

Номин. напряжение питания цепи управления Us AC 60 Гц

8c3492ec-96ba-11ea-8264-50e5493a71d0

Номин. напряжение питания цепи управления Us постоян. тока DC

8c3492d1-96ba-11ea-8264-50e5493a71d0

(условия эксплуатации) рабочая температура окружающей среды

-40-70 °C (переменный ток)<br>-40-85 °C (постоянный ток)

(основные характеристики) напряжение цепи управления

24 V пост. ток

(основные характеристики) тип привода

без кнопки

(дополнительные характеристики) минимальная коммутационная способность

300 mW в 5 мА

(дополнительные характеристики) макс. коммутационная способность

2000 VA переменный ток<br>224 W постоянный ток

(условия эксплуатации) электрическая прочность изоляции

1000 В переменный ток между контактами<br>2500 В переменный ток между полюсами<br>5000 В

(основные характеристики) тип контактов

2 переключающ.

(условия эксплуатации) виброустойчивость

+/- 1 мм (частота= 10-55 Гц) в соответствии с EN/IEC 60068-2-6

(условия эксплуатации) ударопрочность

10 gn (продолжительность = 11 мс) для неработающий в соответствии с EN/IEC 60068-2-27<br>5 gn

(основные характеристики) светодиодный индикатор состояния

без

(дополнительные характеристики) порог напряжения отпускания

>= 0,1 Uc постоянный ток

(дополнительные характеристики) ток нагрузки

8 А в 250 V переменный ток<br>8 А в 28 V постоянный ток

(дополнительные характеристики) категория защиты

RT I

Степень защиты (IP)

IP20

Тип напряжения управления

DC (постоян.)

Количество нормально замкнутых (НЗ) контактов

8c34925b-96ba-11ea-8264-50e5493a71d0

Количество нормально разомкнутых (НО) контактов

8c349271-96ba-11ea-8264-50e5493a71d0

Количество переключающих (перекидных) контактов

8c3492f6-96ba-11ea-8264-50e5493a71d0

(дополнительные характеристики) рабочее положение

любое положение

(дополнительные характеристики) минимальный коммутируемый ток

5 мА

(дополнительные характеристики) макс. коммутируемое напряжение

300 В постоянный ток<br>400 В переменный ток

Ширина

e732cb9c-96d0-11ea-8264-50e5493a71d0

Высота

e732cb9b-96d0-11ea-8264-50e5493a71d0

Глубина

e732cb9d-96d0-11ea-8264-50e5493a71d0

Полюсность

Свободная полюсность

Тип управления/переключения

Моностабильное

Тип переключающих контактов

Прочее

(дополнительные характеристики) время работы

4 мс между снятием напряжения с катушки и замыканием контакта задержки отключения<br>9 мс межд
