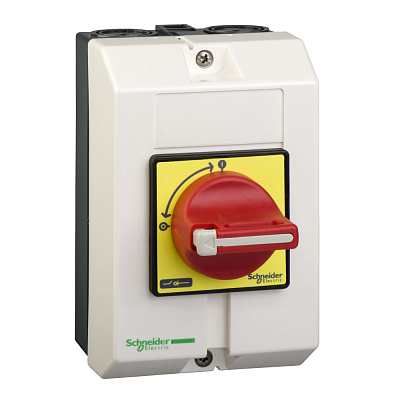

VCF02GE

Ширина, мм

0.11

Артикул

VCF02GE

Базовая единица

шт

Производитель

Schneider Electric

Глубина, мм

0.145

Длина, мм

0.16

Количество в упаковке

1

Минимальный заказ

1

(основные характеристики) серия

TeSys

(основные характеристики) тип продукта

enclosed emergency stop switch disconnector

(дополнительные характеристики) [ue] номинальное рабочее напряжение

690 V переменный ток

(дополнительные характеристики) ширина

90 мм

Тип элемента управления

Кнопка поворотная

(дополнительные характеристики) [up] номинальное импульсное выдерживаемое н

8 кВ

(дополнительные характеристики) маркировка

0 - 1

(дополнительные характеристики) [ie] номинальный рабочий ток

8.1 А (AC-23A) в 400 V

(условия эксплуатации) стандарты

IEC 60947-4-1<br>IEC 60204

(условия эксплуатации) огнестойкость

960 °C в соответствии с IEC 60595-2-1

(экологичность предложения) не содержит ртути

да

(экологичность предложения) не содержит токсичных тяжелых металлов

да

(экологичность предложения) не содержит особо опасных веществ согласно декл

да

(дополнительные характеристики) код совместимости

закрытый выключатель-разъединитель

(дополнительные характеристики) вес

0.5 кг

(дополнительные характеристики) глубина

131 мм

(условия эксплуатации) рабочая температура

-20-50 °C

(основные характеристики) наименование продукта

TeSys VARIO

(основные характеристики) описание полюсов

3P

(основные характеристики) краткое название устройства

VCF

(дополнительные характеристики) высота

146 мм

(дополнительные характеристики) соединения – клеммы

винтовой зажим кабель 10-10 мм² - жесткость кабеля: жесткий кабель<br>винтовой зажим кабель 6-

(условия эксплуатации) степень защиты ip

IP65 в соответствии с IEC 60529

(дополнительные характеристики) момент затяжки

2.1-2.1 Н-м - винтовой зажим

(дополнительные характеристики) механическая износостойкость

100000 циклы

(дополнительные характеристики) электрическая износостойкость

100000 циклы AC-21<br>30000 циклы DC-1...5

(дополнительные характеристики) тип привода

поворотная рукоятка

(основные характеристики) отключающая способность

120 А в 400 V (AC-21A)<br>120 А в 400 V (AC-22A)<br>120 А в 400 V (AC-23A)

(основные характеристики) цвет рукоятки

красный

Цвет управляющего элемента

Красный

(дополнительные характеристики) [icw] номинальный кратковременно допустимый

300 А в 400 V продолжительность: 1 с

Номин. раб. напряжение

690 В

(основные характеристики) [icm] номинальная включающая способность (на к.з.

1 кА в 400 V при Ipeak

(условия эксплуатации) защитное исполнение

TC

(условия эксплуатации) характеристики окружающей среды

стандартные условия эксплуатации

Конструкция прибора

Комплектное устройство в корпусе

Степень защиты (IP), передняя сторона

IP65

(дополнительные характеристики) размеры основания

60 x 60 mm

(дополнительные характеристики) механическая стойкость

вибрации 10…150 Гц (1 gn) в соответствии с IEC 60068-2-6<br>удары 11 мс (30 g (ном.)) в соотве

Тип подключения силовой электрич. цепи

Винтовое соединение

(дополнительные характеристики) номинальная рабочая мощность, вт

4 кВт в 400 V (AC-23)<br>3 кВт в 400 V (AC-3)

(дополнительные характеристики) [ithe] условный тепловой ток в закрытом кор

10 А
