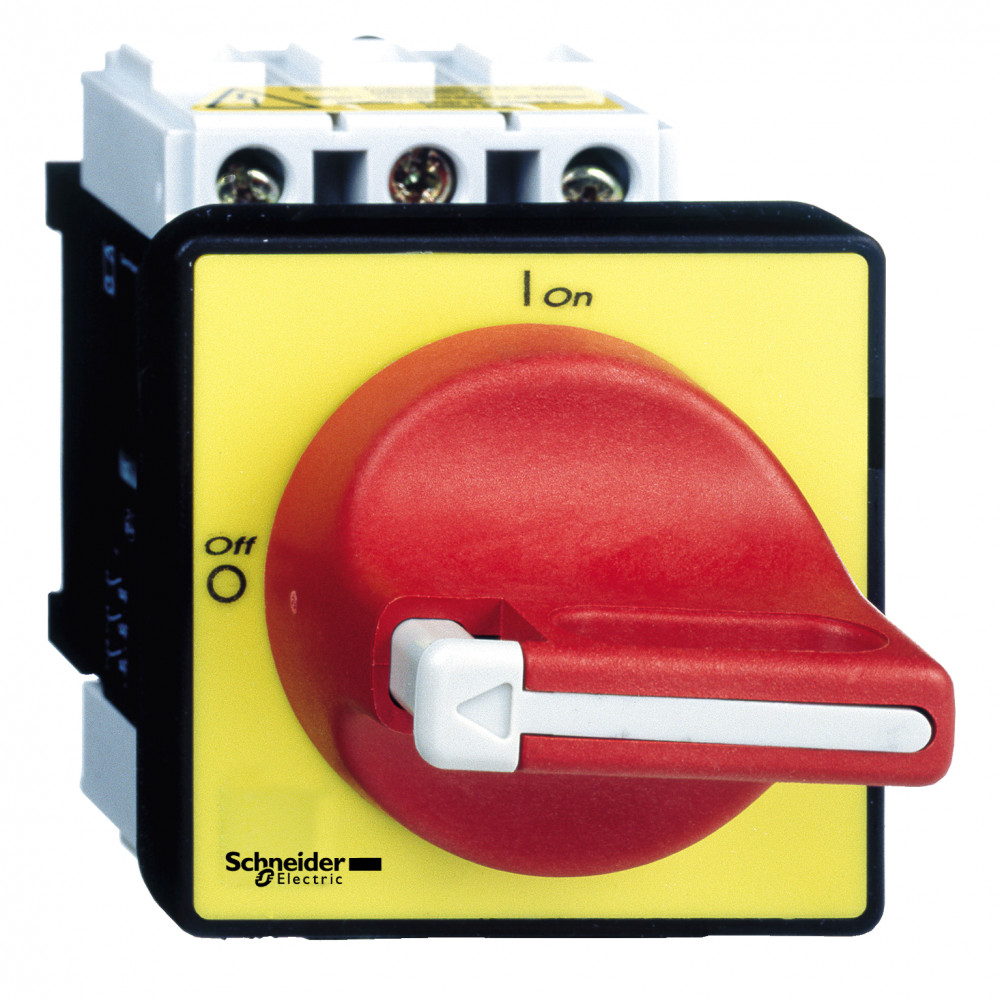

VCF1

Ширина, мм

0.084

Артикул

VCF1

Базовая единица

шт

Производитель

Schneider Electric

Глубина, мм

0.079

Длина, мм

0.12

Количество в упаковке

1

Минимальный заказ

1

(основные характеристики) серия

TeSys

(основные характеристики) тип продукта

выключатель-разъединитель аварийного останова

(дополнительные характеристики) [ue] номинальное рабочее напряжение

690 V переменный ток 50/60 Гц

(дополнительные характеристики) ширина

60 мм

Тип элемента управления

Кнопка поворотная

(дополнительные характеристики) маркировка

0 - 1

(условия эксплуатации) стандарты

IEC 60947-3

(условия эксплуатации) огнестойкость

960 °C в соответствии с IEC 60695-2-1

(экологичность предложения) не содержит ртути

да

(экологичность предложения) не содержит токсичных тяжелых металлов

да

(экологичность предложения) не содержит особо опасных веществ согласно декл

да

(дополнительные характеристики) код совместимости

главный выключатель-разъединитель

(дополнительные характеристики) вес

0.25 кг

(условия эксплуатации) рабочая температура

-20-50 °C

(основные характеристики) наименование продукта

TeSys VARIO

(основные характеристики) описание полюсов

3P

(основные характеристики) краткое название устройства

VCF

(дополнительные характеристики) монтажная опора

ручка: дверь<br>выключатель: дверь

(дополнительные характеристики) высота

74 мм

(дополнительные характеристики) соединения – клеммы

силовая цепь: винтовой зажим кабель 10-10 мм² - жесткость кабеля: жесткий кабель<br>силовая це

(условия эксплуатации) степень защиты ip

IP20 в соответствии с IEC 60529<br>IP65

(условия эксплуатации) сертификаты

UL<br>CSA<br>CCC<br>GL

(дополнительные характеристики) момент затяжки

силовая цепь: 2.1-2.1 Н-м - винтовой зажим

(дополнительные характеристики) механическая износостойкость

100000 циклы

(дополнительные характеристики) электрическая износостойкость

100000 циклы AC-21<br>30000 циклы DC-1...5

(дополнительные характеристики) тип привода

поворотная рукоятка

(основные характеристики) [ie] номинальный рабочий ток

21.8 А AC-23 Ue: 400 V

(основные характеристики) цвет рукоятки

красный

Цвет управляющего элемента

Красный

(основные характеристики) [up] номинальное импульсное выдерживаемое напряже

8 кВ

(дополнительные характеристики) тип сети

постоянный ток<br>переменный ток

(дополнительные характеристики) отключающая способность

250 А в 400 V (AC-21A)<br>250 А в 400 V (AC-22A)<br>250 А в 400 V (AC-23A)

(дополнительные характеристики) [icw] номинальный кратковременно допустимый

384 А в 400 V продолжительность: 1 с

(дополнительные характеристики) тип контактов

3 Н.О.

Номин. раб. напряжение

690 В

(основные характеристики) [icm] номинальная включающая способность (на к.з.

1 кА в 400 V при Ipeak

(дополнительные характеристики) способ установки

4 винтами для ручка

(дополнительные характеристики) защитное исполнение

TC

(дополнительные характеристики) состав устройства

выключатель нагрузки<br>ручка

Конструкция прибора

Встраив. устройство фиксированной установки (стационарный)

Степень защиты (IP), передняя сторона

IP65

(дополнительные характеристики) размеры основания

60 x 60 mm

(дополнительные характеристики) [ith] условный тепловой ток на открытом воз

32 А

(дополнительные характеристики) механическая стойкость

вибрации 10…150 Гц (1 gn) в соответствии с IEC 60068-2-6<br>удары 11 мс (30 g (ном.)) в соотве

Тип подключения силовой электрич. цепи

Винтовое соединение

(дополнительные характеристики) номинальная рабочая мощность, вт

11 кВт в 500 V (AC-23A)<br>15 кВт в 690 V (AC-23A)<br>7.5 кВт в 500 V (AC-3)<br>7.

(дополнительные характеристики) [ithe] условный тепловой ток в закрытом кор

25 А
