28101

Ширина, мм

0.125

Артикул

28101

Базовая единица

шт

Глубина, мм

0.096

Длина, мм

0.162

Количество в упаковке

1

Минимальный заказ

1

(основные характеристики) серия

Compact

(основные характеристики) тип продукта

выключатель

(дополнительные характеристики) [ue] номинальное рабочее напряжение

690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2

(дополнительные характеристики) [ui] номинальное напряжение изоляции

750 В переменный ток 50/60 Гц в соответствии с IEC 60947-2

(дополнительные характеристики) ширина

90 мм

Тип элемента управления

Прочее

(дополнительные характеристики) исполнение выключателя

стационарный

(дополнительные характеристики) [up] номинальное импульсное выдерживаемое н

8 кВ в соответствии с IEC 60947-2

(основные характеристики) номинальный ток расцепителя

50-50 А

(условия эксплуатации) стандарты

IEC 60947-2

(условия эксплуатации) степень загрязнения

3 в соответствии с IEC 60947

Тип расцепителя

Магнитный

(основные характеристики) серия продукта

NS80H-MA

(дополнительные характеристики) код совместимости

NS80

(дополнительные характеристики) глубина

80 мм

(условия эксплуатации) рабочая температура

-25-70 °C

Номин. коммутируем. мощность при AC-3, 230 В

5cd099d8-96c4-11ea-8264-50e5493a71d0

(основные характеристики) описание полюсов

3P

(дополнительные характеристики) [in] номинальный ток

80 А в 65 °C

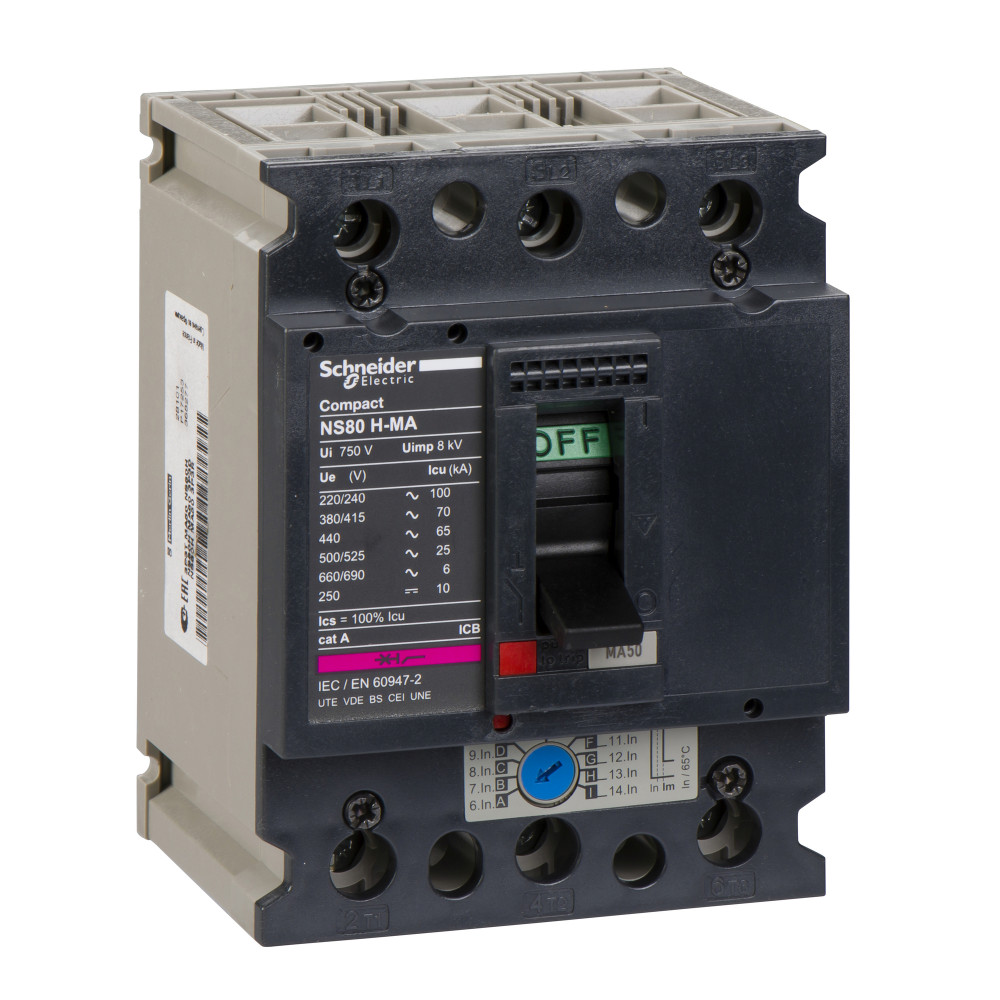

(основные характеристики) краткое название устройства

Compact NS80H

(дополнительные характеристики) монтажная опора

задняя монтажная панель

(дополнительные характеристики) высота

120 мм

Номин. отключающая способность Icu при 400 В, AC

ff54ae4c-96c4-11ea-8264-50e5493a71d0

(условия эксплуатации) сертификаты

KEMA<br>LCIE<br>ASEFA<br>ASTA

(основные характеристики) область применения

двигатель

(основные характеристики) тип сети

переменный ток

(дополнительные характеристики) частота сети

50/60 Гц

(дополнительные характеристики) механическая износостойкость

20000 циклы

(дополнительные характеристики) электрическая износостойкость

10000 циклы 440 V переменный ток 50/60 Гц In/2 в соответствии с IEC 60947-2<br>7000 циклы 440

(дополнительные характеристики) тип привода

тумблер

(основные характеристики) категория применения

категория А

(основные характеристики) отключающая способность

10 кА в 600 В переменный ток 50/60 Гц в соответствии с NEMA AB1<br>100 кА в 240 V переменный т

(основные характеристики) соответствие требованиям по изоляции

Да в соответствии с IEC 60947-2

(основные характеристики) код отключающей способности

H

Диапазон регулировки без задержки срабатывания расцепителя короткого замыка

202be2b1-96c6-11ea-8264-50e5493a71d0

(основные характеристики) технология расцепителя

магнитный

(основные характеристики) степень защиты ip

IP40 в соответствии с IEC 60529

(дополнительные характеристики) защита от замыкания на землю

без

(дополнительные характеристики) [ics] номинальная рабочая отключающая спосо

100 кА в 220/240 V переменный ток 50/60 Гц в соответствии с IEC 60947-2<br>25 кА в 500 V перем

(дополнительные характеристики) индикатор наличия напряжения

прямая индикация положения контакта

Номин. коммутируем. мощность при AC-3, 400 В

719befb8-96c3-11ea-8264-50e5493a71d0

Номин. продолжительный ток Iu

3153aa94-96ba-11ea-8264-50e5493a71d0

(основные характеристики) наименование автоматического выключателя

Compact NS80H

(основные характеристики) описание защищенных полюсов

3t

(основные характеристики) наименование расцепителя

MA

(дополнительные характеристики) присоединение с верхней стороны

зажим туннельного типа

(дополнительные характеристики) соединение с нижней стороны

зажим туннельного типа

(дополнительные характеристики) диапазон уставок мгновенной защиты типа ii

регулируем.

(дополнительные характеристики) логическая селективность zci

без

(дополнительные характеристики) уставка тока мгновенного срабатывания

6...14 x In

Номин. раб. напряжение

f5549ede-96c5-11ea-8264-50e5493a71d0

(основные характеристики) тип защиты

защита от короткого замыкания (электромагнитный расцепитель)

Диапазон установки расцепителя перегрузки

20d1a9aa-96c4-11ea-8264-50e5493a71d0

Степень защиты (IP)

IP40

Конструкция прибора

Встраив. устройство фиксированной установки (стационарный)

Ширина

922cd6f7-96ba-11ea-8264-50e5493a71d0

Высота

b802dfd7-96bc-11ea-8264-50e5493a71d0

Глубина

422c4d86-96bd-11ea-8264-50e5493a71d0

Тип подключения силовой электрич. цепи

Винтовое соединение
