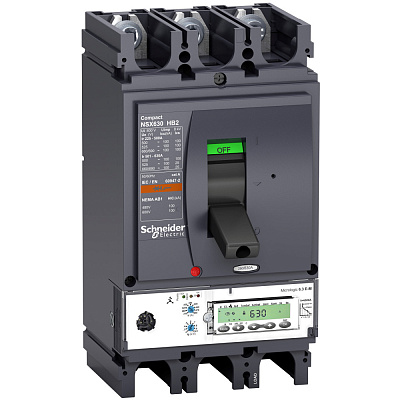

LV433650

Ширина, мм

0.152

Артикул

LV433650

Базовая единица

шт

Глубина, мм

0.152

Длина, мм

0.292

Количество в упаковке

1

Минимальный заказ

1

(основные характеристики) серия

Compact

(основные характеристики) тип продукта

выключатель

(дополнительные характеристики) ширина

140 мм

Тип элемента управления

Прочее

(дополнительные характеристики) исполнение выключателя

стационарный

(дополнительные характеристики) номинальный ток расцепителя

320-320 А в 65 °C

(условия эксплуатации) стандарты

EN/IEC 60947

(экологичность предложения) не содержит ртути

да

Тип расцепителя

Электронный

(основные характеристики) серия продукта

NSX400...630

(дополнительные характеристики) код совместимости

NSX400

(дополнительные характеристики) вес

6.05 кг

(дополнительные характеристики) вспомогательные контакты

без

(дополнительные характеристики) глубина

110 мм

(условия эксплуатации) рабочая температура

-35-70 °C

Номин. коммутируем. мощность при AC-3, 230 В

5cd099d8-96c4-11ea-8264-50e5493a71d0

(основные характеристики) наименование продукта

Compact NSX

(основные характеристики) описание полюсов

3P

(основные характеристики) [in] номинальный ток

320 А в 65 °C

(основные характеристики) краткое название устройства

Compact NSX400HB2

(дополнительные характеристики) монтажная опора

задняя монтажная панель

(дополнительные характеристики) высота

255 мм

Номин. отключающая способность Icu при 400 В, AC

33060a2e-96c7-11ea-8264-50e5493a71d0

(условия эксплуатации) степень защиты ip

IP40 в соответствии с IEC 60529

(условия эксплуатации) сертификаты

Морское исполнение<br>CCC<br>EAC

(основные характеристики) область применения

распределение

(основные характеристики) тип сети

переменный ток

(дополнительные характеристики) механическая износостойкость

15000 циклы

(дополнительные характеристики) электрическая износостойкость

12000 циклы 440 V In/2 в соответствии с IEC 60947-2<br>3000 циклы 690 V In в соответствии с IE

(дополнительные характеристики) тип привода

тумблер

(основные характеристики) категория применения

категория А

(основные характеристики) отключающая способность

100 кА Icu в 500 V переменный ток 50/60 Гц в соответствии с IEC 60947-2<br>100 кА Icu в 525 V

(основные характеристики) соответствие требованиям по изоляции

Да в соответствии с EN 60947-2<br>Да в соответствии с IEC 60947-2

Диапазон регулировки без задержки срабатывания расцепителя короткого замыка

0f1a3a48-96c7-11ea-8264-50e5493a71d0

(основные характеристики) технология расцепителя

электронный

(дополнительные характеристики) индикатор наличия напряжения

светодиод "готов к работе"<br>светодиод "95 % Ith"

(условия эксплуатации) категория перенапряжения

класс II

(основные характеристики) [up] номинальное импульсное выдерживаемое напряже

8 кВ

(дополнительные характеристики) шаг соединения

45 мм

(основные характеристики) [ics] номинальная рабочая отключающая способность

100 кА в 500 V переменный ток 50/60 Гц в соответствии с IEC 60947-2<br>100 кА в 525 V переменн

Номин. коммутируем. мощность при AC-3, 400 В

719befb8-96c3-11ea-8264-50e5493a71d0

(основные характеристики) [ue] номинальное рабочее напряжение

690 V переменный ток 50/60 Гц

(основные характеристики) частота сети

50/60 Гц

Номин. продолжительный ток Iu

0311db05-96c7-11ea-8264-50e5493a71d0

(основные характеристики) описание защищенных полюсов

3t

(основные характеристики) наименование расцепителя

Micrologic 6.3 E-M

(дополнительные характеристики) присоединение с верхней стороны

передний

(дополнительные характеристики) соединение с нижней стороны

передний

(дополнительные характеристики) диапазон уставок мгновенной защиты типа ii

фиксированный

(дополнительные характеристики) диапазон длительных задержек срабатывания

160...320 A

(дополнительные характеристики) задание длительной задержки срабатывания

регулируем.

(дополнительные характеристики) тепловая память

20 минут до и после срабатывания

(дополнительные характеристики) [tr] регулируемая уставка времени защиты от

10-10 с в 7,2 x Ir 10<br>120-120 с в 1,5 x Ir 5<br>20-20 с в 7,2 x Ir 20<br>240-24

(дополнительные характеристики) уставка тока ir защиты с длительной выдержк

9 регулируем. настроек

(дополнительные характеристики) уставка тока мгновенного срабатывания

4800 A

Номин. раб. напряжение

50e01278-96c4-11ea-8264-50e5493a71d0

(дополнительные характеристики) диапазон уставок защиты от короткого замыка

9 регулируем. настроек

(дополнительные характеристики) тип уставки времени срабатывания защиты при

фиксированный

(дополнительные характеристики) [isd] уставки тока срабатывания при коротко

5...13 x Ir

(дополнительные характеристики) тип дисплея

ЖК дисплей

(дополнительные характеристики) обмен данными

потребляемый ток и мощность<br>индикаторы необходимости обслуживания<br>функция тепловог

(основные характеристики) защитные функции блока управления

LSIG

(основные характеристики) степень загрязнения

3 в соответствии с IEC 60664-1

(дополнительные характеристики) [tg] диапазон задержек срабатывания защиты

0-0.4 с

Диапазон установки расцепителя перегрузки

0311db11-96c7-11ea-8264-50e5493a71d0

(дополнительные характеристики) тип защиты

защита от перегрузки (с длительной выдержкой времени)<br>защита от короткого замыкания с малой

Степень защиты (IP)

IP40

Конструкция прибора

Встраив. устройство фиксированной установки (стационарный)

Ширина

2a205434-96bd-11ea-8264-50e5493a71d0

Высота

542a8e5a-96bd-11ea-8264-50e5493a71d0

Глубина

2428107b-96bd-11ea-8264-50e5493a71d0

(основные характеристики) [ui] номинальное напряжение изоляции

800 В переменный ток 50/60 Гц

Тип подключения силовой электрич. цепи

Винтовое соединение

(дополнительные характеристики) тип измерения

счетчик энергии
