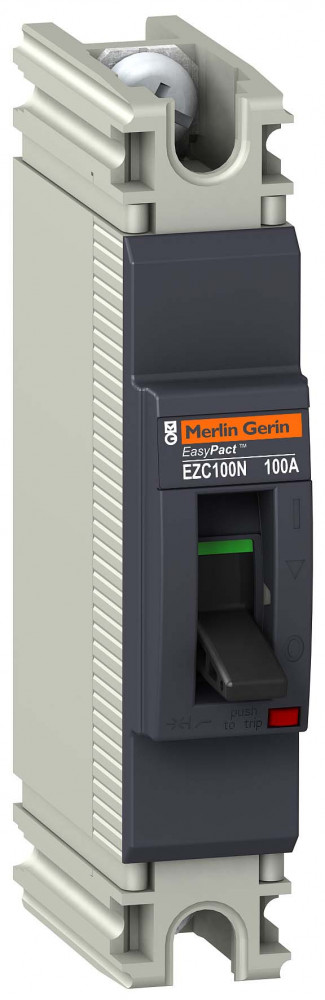

EZC100N3015

Ширина, мм

0.14

Артикул

EZC100N3015

Базовая единица

шт

Глубина, мм

0.095

Длина, мм

0.08

Количество в упаковке

1

Минимальный заказ

1

(основные характеристики) серия

EasyPact

(основные характеристики) тип продукта

выключатель

(дополнительные характеристики) [ue] номинальное рабочее напряжение

550 V переменный ток 50/60 Гц в соответствии с IEC 60947-2<br>250 V постоянный ток в соответст

(дополнительные характеристики) [ui] номинальное напряжение изоляции

690 В переменный ток 50/60 Гц в соответствии с IEC 60947-2

(дополнительные характеристики) ширина

75 мм

Тип элемента управления

Ручка-переключатель поворот.

(дополнительные характеристики) исполнение выключателя

стационарный

(дополнительные характеристики) [up] номинальное импульсное выдерживаемое н

6 кВ в соответствии с IEC 60947-2

(основные характеристики) номинальный ток расцепителя

15-15 А в 50 °C

(условия эксплуатации) стандарты

JIS C8201-2-2<br>EN/IEC 60947-2<br>EN/IEC 60947-1<br>GB/T 14048.2

(условия эксплуатации) степень загрязнения

3 в соответствии с IEC 60664-1<br>3 в соответствии с IEC 947-1

(экологичность предложения) не содержит ртути

да

(экологичность предложения) не содержит особо опасных веществ согласно декл

да

(основные характеристики) серия продукта

EasyPact

(дополнительные характеристики) код совместимости

EZC100

(дополнительные характеристики) глубина

60 мм

(условия эксплуатации) рабочая температура

-25-70 °C

(основные характеристики) наименование продукта

EasyPact EZC

(основные характеристики) описание полюсов

3P

(дополнительные характеристики) сегмент рынка

малые коммерческие предприятия

(основные характеристики) [in] номинальный ток

100 А в 40 °C

(основные характеристики) краткое название устройства

Easypact EZC100N

(дополнительные характеристики) монтажная опора

задняя монтажная панель

(дополнительные характеристики) высота

130 мм

(условия эксплуатации) степень защиты ip

IP20 в соответствии с IEC 60529

(основные характеристики) область применения

распределение

(основные характеристики) тип сети

постоянный ток<br>переменный ток

(дополнительные характеристики) частота сети

50/60 Гц

(дополнительные характеристики) механическая износостойкость

8500 циклы

(дополнительные характеристики) электрическая износостойкость

категория А: 1500 циклы 415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2

(дополнительные характеристики) тип привода

тумблер

(основные характеристики) категория применения

категория А

(основные характеристики) отключающая способность

10 кА Icu в 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2<br>15 кА Icu в 400...41

(основные характеристики) соответствие требованиям по изоляции

Да в соответствии с IEC 60947-2

Номин. напряжение

8fc23649-96d1-11ea-8264-50e5493a71d0

Диапазон краткосрочной задержки расцепителя короткого замыкания

d5d087a8-96c5-11ea-8264-50e5493a71d0

(основные характеристики) код отключающей способности

N

Диапазон регулировки без задержки срабатывания расцепителя короткого замыка

ff54aea6-96c4-11ea-8264-50e5493a71d0

(основные характеристики) технология расцепителя

термомагнитный

(дополнительные характеристики) защита от замыкания на землю

без

(дополнительные характеристики) [ics] номинальная рабочая отключающая спосо

5 кА в 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2<br>9 кА в 380 V переменный т

(дополнительные характеристики) индикатор наличия напряжения

прямая индикация положения контакта

(дополнительные характеристики) шаг соединения

25 мм

Количество вспомогат. нормально замкнутых (НЗ) контактов

8f2458fd-96bf-11ea-8264-50e5493a71d0

Номин. продолжительный ток Iu

77b40e1f-96bc-11ea-8264-50e5493a71d0

(основные характеристики) наименование автоматического выключателя

Easypact EZC100N

(основные характеристики) описание защищенных полюсов

3t

(основные характеристики) наименование расцепителя

TM-D

(дополнительные характеристики) присоединение с верхней стороны

передний

(дополнительные характеристики) соединение с нижней стороны

передний

(дополнительные характеристики) установка защиты нейтрали

без защиты

(основные характеристики) тип защиты

защита от короткого замыкания<br>защита от перегрузки

Диапазон установки расцепителя перегрузки

ff54ae21-96c4-11ea-8264-50e5493a71d0

Степень защиты (IP)

IP20

Конструкция прибора

Встраив. устройство фиксированной установки (стационарный)

Вид подключения главной электрич. цепи

Передняя сторона

Тип подключения силовой электрич. цепи

Винтовое соединение

Количество вспомогат. переключающих контактов

82e2c17f-96bf-11ea-8264-50e5493a71d0
