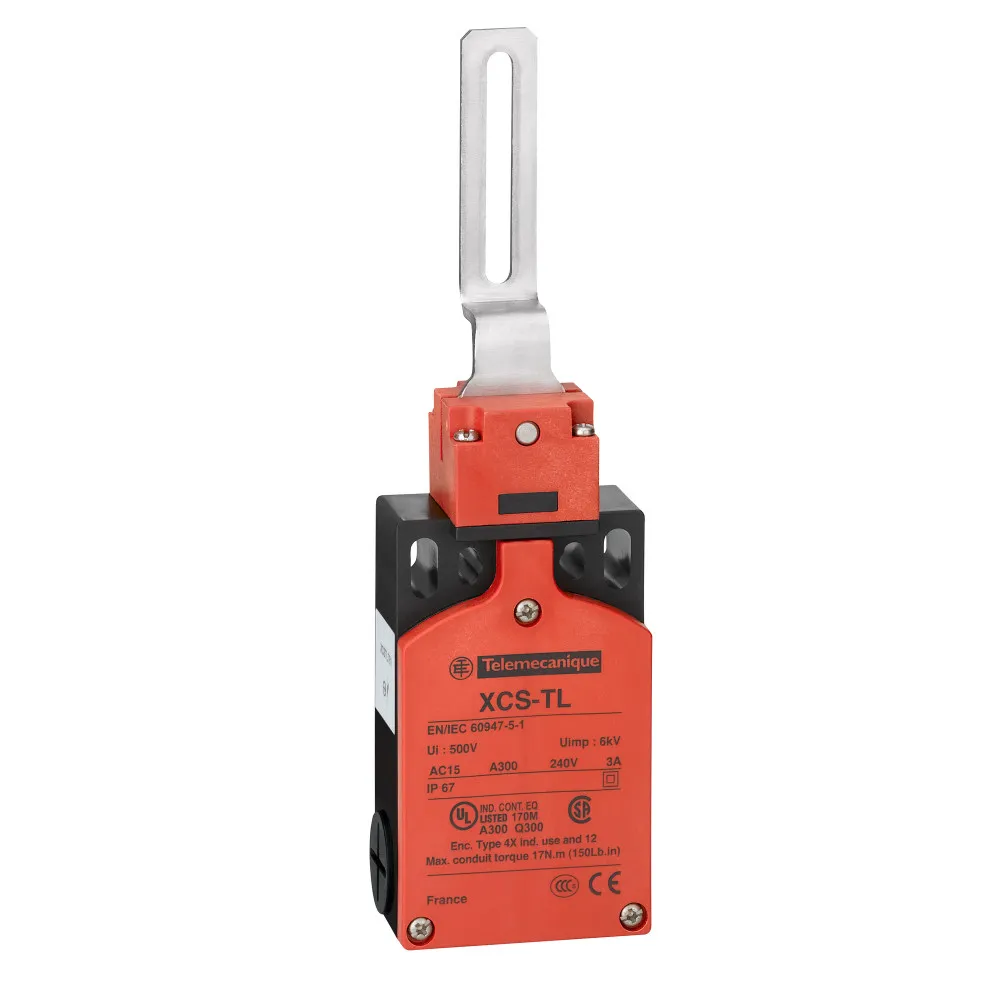

XCSTL782

Ширина, мм

0.2

Артикул

XCSTL782

Базовая единица

шт

Глубина, мм

0.032

Длина, мм

0.063

Количество в упаковке

1

Минимальный заказ

1

Количество вспомогат. контактов безопасности

579e06b8-96d9-11ea-8264-50e5493a71d0

(основные характеристики) тип продукта

концевой выключатель защитного ограждения

(дополнительные характеристики) [ui] номинальное напряжение изоляции

300 В в соответствии с UL 508<br>300 В в соответствии с CSA C22.2 № 14<br>400 В (степень

(дополнительные характеристики) ширина

52 мм

Тип элемента управления

Поворотный рычаг

Тип интерфейса

f08a0858-96c3-11ea-8264-50e5493a71d0

(дополнительные характеристики) изоляция

с двойной изоляцией

(условия эксплуатации) стандарты

UL 508<br>EN/IEC 60947-5-4<br>EN 1088/ISO 14119<br>EN/IEC 60947-5-1<br>CSA C

(экологичность предложения) не содержит ртути

да

(основные характеристики) серия продукта

датчик системы безопасности Preventa

(дополнительные характеристики) вес

0.145 кг

(дополнительные характеристики) глубина

30 мм

(дополнительные характеристики) материал шкафа

полиамид PA66, армированный стекловолокном

(условия эксплуатации) рабочая температура

-25-70 °C

(дополнительные характеристики) мин. скорость активации

0.1 м/с

(дополнительные характеристики) высота

181-181 мм

(основные характеристики) количество полюсов

3

(условия эксплуатации) степень защиты ip

IP67 в соответствии с IEC 60529

(условия эксплуатации) сертификаты

BG<br>UL<br>CSA

Номин. раб. ток Ie при AC-15, 125 В

53d84657-96dd-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при AC-15, 24 В

579e06bb-96d9-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при DC-13, 125 В

698df850-96d9-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при DC-13, 24 В

579e06ba-96d9-11ea-8264-50e5493a71d0

Ширина датчика

bdcaf30b-96d9-11ea-8264-50e5493a71d0

(дополнительные характеристики) механическая износостойкость

1000000 циклы

Протокол интерфейса для связи по обеспечению безопасности

Нет (без)

Тип подключения

Метрический ввод кабеля

(дополнительные характеристики) электрическое соединение модульного автомат

зажим

Категория взрывобезопасности по газу

Нет (без)

Категория взрывобезопасности по пыли

Нет (без)

Конструкция корпуса

Прямоуг. параллелепипед

(основные характеристики) [up] номинальное импульсное выдерживаемое напряже

4 кВ в соответствии с EN/IEC 60947-5-1

(дополнительные характеристики) maximum resistance across terminals

30 мОм в соответствии с EN/IEC 60947-5-4

(дополнительные характеристики) тип контактов

1 Н.З. + 1 Н.З. + 1 Н.О.

Номин. раб. ток Ie при AC-15, 230 В

f957a5c8-96c4-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при DC-13, 230 В

579e06b6-96d9-11ea-8264-50e5493a71d0

Высота датчика

53d8464f-96dd-11ea-8264-50e5493a71d0

Длина датчика

5d964981-96d9-11ea-8264-50e5493a71d0

(условия эксплуатации) класс защиты от поражения электр. током

класс II в соответствии с EN/IEC 61140

Материал корпуса

Пластик

(условия эксплуатации) виброустойчивость

50 gn (частота= 10-500 Гц) в соответствии с IEC 60068-2-6

(условия эксплуатации) ударопрочность

50 gn для 11 мс в соответствии с IEC 60068-2-27

(дополнительные характеристики) защитное исполнение

TC<br>TH

Рабочая температура окружающей среды

579e06b5-96d9-11ea-8264-50e5493a71d0

(дополнительные характеристики) кодовое обозначение контакта

B300, AC-15 (Ue = 120 V AC 50/60Hz, Ie = 6 А) в соответствии с EN/IEC 60947-5-1<br>B300, AC-15

Степень защиты (IP)

IP67

(дополнительные характеристики) внешний диаметр кабеля

7-10 мм

(дополнительные характеристики) материал вала

пластик

(дополнительные характеристики) емкость зажимного соединения

1 x 0,34...2 x 0,75 мм² с или без наконечника

Количество нормально замкнутых (НЗ) контактов

b95e4140-96bf-11ea-8264-50e5493a71d0

Количество нормально разомкнутых (НО) контактов

3d6a577d-96ba-11ea-8264-50e5493a71d0

Количество переключающих (перекидных) контактов

3d6a5783-96ba-11ea-8264-50e5493a71d0

(основные характеристики) кабельный ввод

2 ввода с резьбой для M16 x 1,5

Соответствие корпуса нормам

Прочее

(основные характеристики) наименование компонента

XCSTL

Выравнивание управляющего элемента

Прочее

(основные характеристики) данные о безопасности и надежности

B10d = 5000000 значение, заданное на срок службы 20 лет, ограниченное механическим или контактным из

(дополнительные характеристики) уровень безопасности

может достигать категории 4 с соответствующей системой контроля и правильно выполненной проводкой в

Тип включения/отключения

c3e6f9aa-96d9-11ea-8264-50e5493a71d0

(основные характеристики) тип рукоятки

толкатель, изогнутый по уровню задней стенки выключателя

(основные характеристики) тип головки кулачкового выключателя

вращающийся рычаг револьверной головки

(дополнительные характеристики) работа контактов

медленное размыкание, размыкание до замыкания

(дополнительные характеристики) прямое размыкание

с Н.З. контактом

(дополнительные характеристики) [ithe] условный тепловой ток в закрытом кор

6 А
