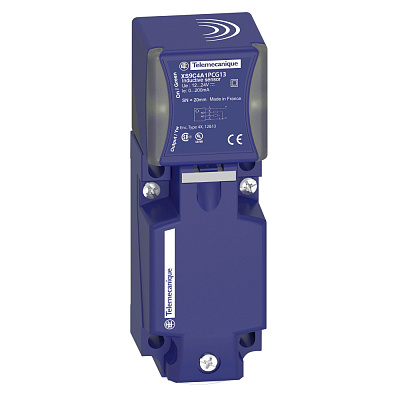

XS9C4A1PCG13

(дополнительные характеристики) повторяемость позиционирования

<= 3% Sr

Ширина, мм

0.043

Артикул

XS9C4A1PCG13

Базовая единица

шт

Глубина, мм

0.137

(дополнительные характеристики) дифференциальный ход

3..0,15% от Sr

Длина, мм

0.043

(дополнительные характеристики) тип выходной цепи

пост. ток

Количество в упаковке

1

(дополнительные характеристики) maximum delay response

2.5 мс

(дополнительные характеристики) maximum delay recovery

2.5 мс

Минимальный заказ

1

(дополнительные характеристики) maximum delay first up

15 мс

(дополнительные характеристики) диапазон измерения

> 15...40 мм

Сертифицировано по IEC 61508

Нет (без)

(дополнительные характеристики) тип выходного сигнала

дискретный

(дополнительные характеристики) конструкция датчика

форма 40 x 40 x 117

Тип срабатывания

Металлическая мишень

(дополнительные характеристики) ширина

40 мм<br>117 мм

Тип интерфейса

f08a0858-96c3-11ea-8264-50e5493a71d0

(дополнительные характеристики) маркировка

CE

(экологичность предложения) не содержит ртути

да

(основные характеристики) серия продукта

OsiSense XS

(дополнительные характеристики) вес

0.244 кг

(дополнительные характеристики) материал шкафа

PBT

(условия эксплуатации) рабочая температура

-25-70 °C

(дополнительные характеристики) высота

40 мм

(основные характеристики) название серии

общего назначения

(условия эксплуатации) сертификаты

UL<br>CCC<br>CSA

(основные характеристики) область применения

сварочный аппарат<br>фактор 1 (Fe/Nfe)

Ширина датчика

a5111541-96d5-11ea-8264-50e5493a71d0

Протокол интерфейса для связи по обеспечению безопасности

Нет (без)

Тип подключения

Винтовое соединение

Тип переключающего (коммутационного) выхода

PNP

Тип функционал. переключателей

Прочее

Номин. напряжение питания цепи управления Us AC 60 Гц

8c3492ec-96ba-11ea-8264-50e5493a71d0

(основные характеристики) степень защиты ip

IP67 в соответствии с IEC 60529<br>IP65 в соответствии с IEC 60529<br>IP69K в соответств

Номин. напряжение питания цепи управления Us постоян. тока DC

8c3492ad-96ba-11ea-8264-50e5493a71d0

(дополнительные характеристики) электрическое соединение модульного автомат

винтовые зажимы, 4 x 1,5 мм²

(условия эксплуатации) электромагнитная совместимость

стойкость к магнитным полям - контрольный уровень: 250 мТ

Категория взрывобезопасности по газу

Нет (без)

Категория взрывобезопасности по пыли

Нет (без)

Конструкция корпуса

Стандартная конструкция

Условия механического монтажа датчика

Быстрый

(дополнительные характеристики) частота коммутации

<= 250 Hz

Высота датчика

81195985-96d5-11ea-8264-50e5493a71d0

(дополнительные характеристики) светодиодный индикатор состояния

питание включено: 1 светодиод (зеленый)<br>состояние выхода: 1 светодиод (желтый)

Длина датчика

02bf1e74-96c4-11ea-8264-50e5493a71d0

(дополнительные характеристики) потребляемый ток

0...30 мА холостой ход

Материал корпуса

Пластик

(условия эксплуатации) виброустойчивость

25 gn амплитуда = +/- 2 mm (f = 10-55 Гц) в соответствии с IEC 60068-2-6

(условия эксплуатации) ударопрочность

50 gn для 11 мс в соответствии с EN 60068-2-27

(дополнительные характеристики) тип дискретного выхода

PNP

(основные характеристики) функция дискретного выхода

1 Н.О. + 1 Н.З.

(дополнительные характеристики) maximum voltage drop

<2 В (замкнутый)

(дополнительные характеристики) материал передней панели

интегральный транзистор

(дополнительные характеристики) рабочая зона

0-16 мм

(дополнительные характеристики) количество вводов кабеля

1 резьбовой кабельный ввод для Pg 13,5 кабельный ввод

(дополнительные характеристики) материал вала

пластик

Устойчив к магнитным полям

Устойчивость к постоян. и перемен. магнитному полю

(основные характеристики) размер nema

117 mm

(основные характеристики) тип корпуса

фиксированный

(дополнительные характеристики) поверхность обнаружения

5-позиционн. револьверная головка

(основные характеристики) тип датчика

бесконтактный индуктивный датчик

Тип напряжения

DC (постоян.)

Категория согл. EN 954-1

1

Частота коммутируем. тока

a5111502-96d5-11ea-8264-50e5493a71d0

Дистанция переключения

fc9bf16c-96c3-11ea-8264-50e5493a71d0

(дополнительные характеристики) коммутационная способность, ма

<= 200 мА с защита от перегрузки и короткого замыкания

(основные характеристики) [sn] номинальная дальность обнаружения

20 мм

(основные характеристики) наименование датчика

XS9

(основные характеристики) возможность скрытого монтажа датчика

для скрытого монтажа

(основные характеристики) способ электромонтажа

4-проводн.
