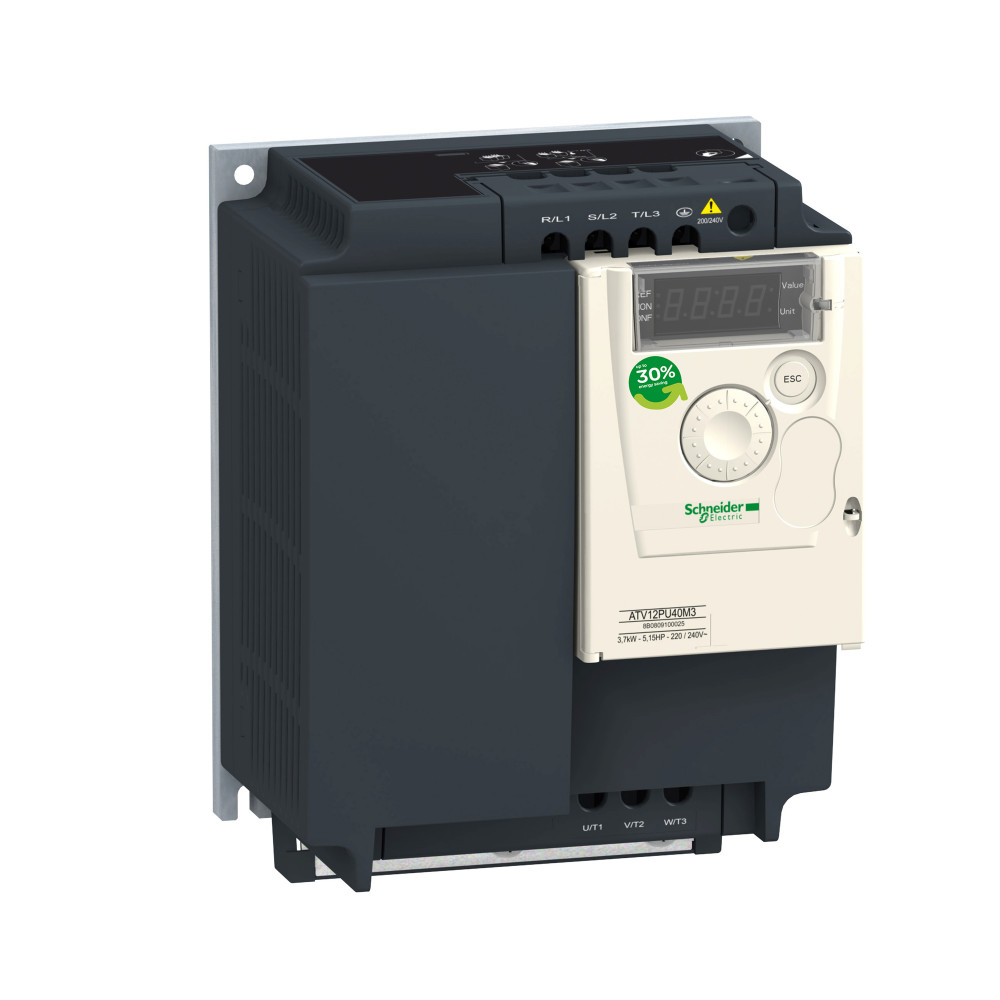

ATV12PU40M3

Ширина, мм

0.19

Артикул

ATV12PU40M3

Базовая единица

шт

Глубина, мм

0.27

Длина, мм

0.245

Количество в упаковке

1

Количество интерфейсов PROFINET

95c43732-96bc-11ea-8264-50e5493a71d0

Минимальный заказ

1

(основные характеристики) тип продукта

привод с регулируемой частотой вращения

(дополнительные характеристики) ширина

140 мм

(дополнительные характеристики) изоляция

между цепями питания и управления

Тип преобразователя

I-Преобразователь тока

(дополнительные характеристики) тип разъема

1 RJ45 (на лицевой панели) для Modbus

(дополнительные характеристики) маркировка

CE

Количество выход. фаз

9027aa53-96be-11ea-8264-50e5493a71d0

(экологичность предложения) не содержит ртути

да

(основные характеристики) серия продукта

Altivar 12

(дополнительные характеристики) вес

1.6 кг

(дополнительные характеристики) глубина

100.2 мм

(дополнительные характеристики) количество в одном комплекте

комплект из 1 шт.

(дополнительные характеристики) высота

184 мм

(условия эксплуатации) относительная влажность

5-95 % без образования конденсата в соответствии с IEC 60068-2-3<br>5-95 % без падения капель

(условия эксплуатации) степень защиты ip

IP20 без панели-заглушки на верхней части

(условия эксплуатации) сертификаты

UL<br>CSA<br>C-Tick<br>ГОСТ<br>NOM

(дополнительные характеристики) момент затяжки

1.2 Н-м

Количество вход. фаз

9027aa52-96be-11ea-8264-50e5493a71d0

(дополнительные характеристики) электрическое соединение модульного автомат

зажим, зажимная способность: 5,5 мм², AWG 10 (L1, L2, L3, U, V, W, PA, PC)

(условия эксплуатации) электромагнитная совместимость

испытание на невосприимчивость к коммутационным помехам/коротким пакетам уровень 4 в соответствии с

(условия эксплуатации) рабочая температура окружающей среды

-10-40 °C защитная крышка снята с верхней части привода<br>40-60 °C с уменьшением номинального

(дополнительные характеристики) выходное напряжение

200...240 В 3 фазы

(дополнительные характеристики) частота коммутации

2...16 kHz регулируем.<br>4...16 kHz с понижающим коэффициентом

(условия эксплуатации) уровень шума

0 дБ

(дополнительные характеристики) макс. коммутируемый ток

2 А 250 В пер. ток индуктивн. cos phi = 0,4 L/R = 7 мс логическое реле<br>2 А 30 В пост. ток и

(основные характеристики) тип защиты

повышенное напряжение линии питания<br>повышенное напряжение питания<br>сверхток между в

(основные характеристики) питание

внутреннее питание для регулировочного потенциометра: 5 В пост. ток (4.75-5.25 В), <10 мА, тип за

Макс. частота на выходе

4dc9f156-96be-11ea-8264-50e5493a71d0

Макс. выход при линейной нагрузке при номин. выход. напряжении

5fd1bae1-96be-11ea-8264-50e5493a71d0

Макс. выход при квадратичной нагрузке при номин. выход. напряжении

4dc9f163-96be-11ea-8264-50e5493a71d0

(условия эксплуатации) виброустойчивость

1 gn (f = 13-200 Гц) в соответствии с EN/IEC 60068-2-6<br>1,5 мм размах (f = 3-13 Гц) - привод

(условия эксплуатации) ударопрочность

15 gn для 11 мс в соответствии с EN/IEC 60068-2-27

Относительная симметрия сети, допуски по напряжению

4dc9f155-96be-11ea-8264-50e5493a71d0

Относительная симметрия сети, допуски по частоте

4dc9f154-96be-11ea-8264-50e5493a71d0

(дополнительные характеристики) тип подключения

задаваемый ток AI1 0...20 mA 250 Ом<br>задаваем. напряжение AI1 0...10 V 30 кОм<br>задав

(дополнительные характеристики) номер аналогового входа

1

(дополнительные характеристики) номер аналогового выхода

1

(дополнительные характеристики) тип аналогового выхода

AO1 напряжение, задаваемое программным способом: 0...10 V, полное сопротивление: 470 Ом, разрешение

(основные характеристики) специальная область применения продукта

простая машина

(условия эксплуатации) рабочая высота

<= 1000 м без ухудшения номинальных значений<br>> 1000...3000 м с уменьшением номинально

(дополнительные характеристики) тип дискретного входа

программируемый LI1...LI4 24 V 18...30 V

(основные характеристики) длительность выборки

20 мс, допуск +/- 1 ms для логический вход<br>10 мс для аналоговый вход

(дополнительные характеристики) протокол порта обмена данными

Modbus

(дополнительные характеристики) тип дискретных входов

отрицательная логика («приемник»), > 16 В (состояние 0), < 10 В (состояние 1), входное полное

(дополнительные характеристики) тип дискретного выхода

логический выход LO+, LO-<br>защищенный релейный выход R1A, R1B, R1C 1 переключающ.

(дополнительные характеристики) скорость передачи

4800 бит/с<br>9600 бит/с<br>19200 bit/s<br>38400 бит/с

Степень защиты (IP)

IP20

(дополнительные характеристики) стиль сборки

на нижней панели

(дополнительные характеристики) тип пускателя двигателя

variable speed drive

Количество HW-интерфейсов Industrial Ethernet

95c43790-96bc-11ea-8264-50e5493a71d0

Количество HW-интерфейсов RS-232

95c43727-96bc-11ea-8264-50e5493a71d0

Количество HW-интерфейсов RS-422

95c43726-96bc-11ea-8264-50e5493a71d0

(дополнительные характеристики) назначение продукта

асинхронные электродвигатели

Количество HW-интерфейсов RS-485

4dc9f153-96be-11ea-8264-50e5493a71d0

Количество HW-интерфейсов TTY

95c4372b-96bc-11ea-8264-50e5493a71d0

Количество HW-интерфейсов USB

95c4378f-96bc-11ea-8264-50e5493a71d0

Количество параллельных HW-интерфейсов

95c4372a-96bc-11ea-8264-50e5493a71d0

Количество других HW-интерфейсов

4dc9f161-96be-11ea-8264-50e5493a71d0

(дополнительные характеристики) диапазон мощности

4-6 кВт в 200-240 В 3 фазы

(основные характеристики) мощность двигателя, квт

4 кВт

(основные характеристики) мощность двигателя, л.с.

5 лс

(основные характеристики) число фаз

3 фазы

(дополнительные характеристики) частота сети питания

50/60 Hz +/- 5 %

(основные характеристики) рабочее положение

вертикальный +/- 10 градусов

(дополнительные характеристики) минимальный коммутируемый ток

5 мА в 24 В пост. ток для логическое реле

(основные характеристики) наименование компонента

ATV12

(основные характеристики) фильтр помех

без фильтра помех

(основные характеристики) линейный ток

23.8 А в 200 В<br>19.9 А в 240 В

(основные характеристики) профиль управления асинхронным электродвигателем

квадратичная функция напряжение/частота<br>бессенсорное векторное управление<br>отношени

(дополнительные характеристики) кадр передачи

RTU для Modbus

(дополнительные характеристики) кол-во адресов

1-247 для Modbus

(дополнительные характеристики) предполагаемый линейный isc

5 кА

(дополнительные характеристики) непрерывный выходной ток

16.7 А в 4 kHz

(дополнительные характеристики) выходная частота привода

0.5-400 Гц

(дополнительные характеристики) номинальн. частота коммутации

4 kHz

(дополнительные характеристики) компенсация проскальзывания вала двигателя

предустановленный на заводе<br>регулируем.

(дополнительные характеристики) ошибка линеаризации

+/- 0,3 % от максимального значения для аналоговый вход

(дополнительные характеристики) программы ускорения и замедления

S<br>линейн. от 0 до 999,9 с<br>U

(дополнительные характеристики) торможение до остановки

подачей пост. тока, <30 с

(условия эксплуатации) электромагнитное излучение

излучение среда 1 категория C2 в соответствии с EN/IEC 61800-3 2...16 кГц экранированный кабель двиг

(основные характеристики) макс. переходной ток

25 А для 60 с

(основные характеристики) физический интерфейс

2-проводн. RS 485 для Modbus

(основные характеристики) разрешение по частоте

аналоговый вход: АЦП 10-разрядный<br>дисплейный блок: 0,1 Гц

(основные характеристики) тормозной момент

до 70 % номинального момента двигателя без тормозного резистора

(дополнительные характеристики) диапазон скоростей

43831

(дополнительные характеристики) переходная перегрузка по вращающему моменту

150-170 % номинального крутящего момента двигателя в зависимости от номинальной мощности привода и т

Ширина

2a205434-96bd-11ea-8264-50e5493a71d0

Высота

5fd1bac8-96be-11ea-8264-50e5493a71d0

Глубина

65cc60b1-96be-11ea-8264-50e5493a71d0

Сетевое напряжение

53c23515-96be-11ea-8264-50e5493a71d0

Частота сети

9027aa55-96be-11ea-8264-50e5493a71d0

Макс. выходное напряжение

4dc9f164-96be-11ea-8264-50e5493a71d0

Номинальный выходной ток I2N

5fd1bae2-96be-11ea-8264-50e5493a71d0
