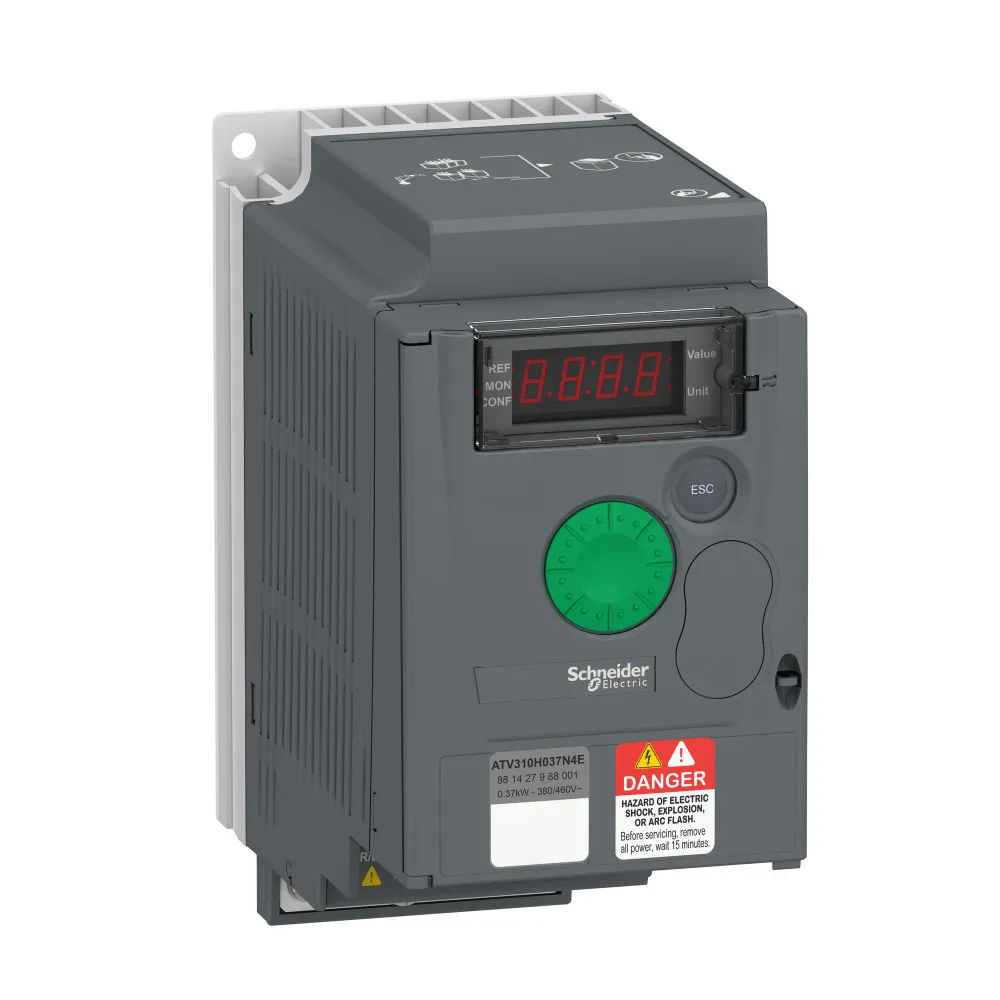

ATV310H037N4E

Ширина, мм

0.072

Артикул

ATV310H037N4E

Базовая единица

шт

Глубина, мм

0.13

Длина, мм

0.143

Количество в упаковке

1

Количество интерфейсов PROFINET

95c43732-96bc-11ea-8264-50e5493a71d0

Минимальный заказ

1

(основные характеристики) тип продукта

привод с регулируемой частотой вращения

(дополнительные характеристики) ширина

72 мм

(дополнительные характеристики) изоляция

между цепями питания и управления

Тип преобразователя

Прочее

(дополнительные характеристики) тип разъема

RJ45 (на лицевой панели) для Modbus

Количество выход. фаз

9027aa53-96be-11ea-8264-50e5493a71d0

(условия эксплуатации) стандарты

EN/IEC 61800-3<br>EN/IEC 61800-5-1

(условия эксплуатации) степень загрязнения

2 в соответствии с EN/IEC 61800-5-1

(основные характеристики) серия продукта

Altivar Easy 310

(дополнительные характеристики) вес

0.7 кг

(дополнительные характеристики) глубина

143 мм

(дополнительные характеристики) количество в одном комплекте

комплект из 1 шт.

(основные характеристики) краткое название устройства

ATV310

(дополнительные характеристики) высота

130 мм

(условия эксплуатации) относительная влажность

5-95 % без образования конденсата в соответствии с IEC 60068-2-3<br>5-95 % без падения капель

(дополнительные характеристики) момент затяжки

0.8-1 Н-м

Количество вход. фаз

9027aa52-96be-11ea-8264-50e5493a71d0

(основные характеристики) степень защиты ip

IP20 без панели-заглушки на верхней части<br>IP41 верхний

(дополнительные характеристики) электрическое соединение модульного автомат

зажим, зажимная способность: 1.5...2.5 мм² (L1, L2, L3, PA/+, PB, U, V, W)

(условия эксплуатации) электромагнитная совместимость

испытание на невосприимчивость к коммутационным помехам/коротким пакетам - контрольный уровень: уров

(условия эксплуатации) рабочая температура окружающей среды

-10-55 °C без ухудшения номинальных значений<br>55-60 °C защитная крышка снята с верхней части

(дополнительные характеристики) выходное напряжение

380...460 В трехфазный

(дополнительные характеристики) частота коммутации

2...12 kHz регулируем.

(дополнительные характеристики) макс. коммутируемый ток

2 А в 250 В пер. ток в индуктивн. загрузка cos phi = 0.4 L/R = 7 мс для логическое реле<br>2 А

(основные характеристики) питание

внутреннее питание для регулировочного потенциометра: 5 В (4.75-5.25 В)пост. ток, <10 мА с защита

Макс. частота на выходе

4dc9f156-96be-11ea-8264-50e5493a71d0

Макс. выход при линейной нагрузке при номин. выход. напряжении

53c23526-96be-11ea-8264-50e5493a71d0

Макс. выход при квадратичной нагрузке при номин. выход. напряжении

4dc9f163-96be-11ea-8264-50e5493a71d0

(условия эксплуатации) ударопрочность

15 gn для 11 мс в соответствии с EN/IEC 60068-2-27

Относительная симметрия сети, допуски по напряжению

4dc9f155-96be-11ea-8264-50e5493a71d0

Относительная симметрия сети, допуски по частоте

4dc9f154-96be-11ea-8264-50e5493a71d0

(дополнительные характеристики) тип подключения

задаваемый ток AI1 0...20 mA 250 Ом<br>задаваем. напряжение AI1 0...10 V 30 кОм<br>задав

(дополнительные характеристики) номер аналогового входа

1

(дополнительные характеристики) номер аналогового выхода

1

(дополнительные характеристики) тип аналогового выхода

AO1 напряжение, задаваемое программным способом: 0...10 V, полное сопротивление: 470 Ом, разрешение

(основные характеристики) специальная область применения продукта

простая машина

(условия эксплуатации) рабочая высота

<= 1000 м без ухудшения номинальных значений

(условия эксплуатации) характеристики окружающей среды

стойкость к пылевому загрязнению класс 3S2 в соответствии с EN/IEC 60721-3-3<br>стойкость к хи

(основные характеристики) количество дискретных выходов

2

(дополнительные характеристики) тип дискретного входа

программируемый LI1...LI4 24 V 18...30 V

(дополнительные характеристики) тип защиты

повышенное напряжение линии питания<br>повышенное напряжение питания<br>сверхток между в

(основные характеристики) длительность выборки

10 мс для аналоговый вход<br>20 мс, допуск +/- 1 ms для логический вход

(дополнительные характеристики) тип дискретных входов

отрицательная логика («приемник»), > 16 В (состояние 0), < 10 В (состояние 1), входное полное

(дополнительные характеристики) тип дискретного выхода

логический выход LO+, LO-<br>защищенный релейный выход R1A, R1B, R1C 1 переключающ.

(дополнительные характеристики) скорость передачи

4800 бит/с<br>9600 бит/с<br>19200 bit/s<br>38400 бит/с

Степень защиты (IP)

IP20

(дополнительные характеристики) стиль сборки

с радиатором

Количество HW-интерфейсов Industrial Ethernet

95c43790-96bc-11ea-8264-50e5493a71d0

Количество HW-интерфейсов RS-232

95c43727-96bc-11ea-8264-50e5493a71d0

Количество HW-интерфейсов RS-422

95c43726-96bc-11ea-8264-50e5493a71d0

(дополнительные характеристики) назначение продукта

асинхронные электродвигатели

Количество HW-интерфейсов RS-485

4dc9f153-96be-11ea-8264-50e5493a71d0

Количество HW-интерфейсов TTY

95c4372b-96bc-11ea-8264-50e5493a71d0

Количество HW-интерфейсов USB

95c4378f-96bc-11ea-8264-50e5493a71d0

Количество параллельных HW-интерфейсов

95c4372a-96bc-11ea-8264-50e5493a71d0

Количество других HW-интерфейсов

95c43712-96bc-11ea-8264-50e5493a71d0

(дополнительные характеристики) рабочее положение

вертикальный +/- 10 градусов

(основные характеристики) мощность двигателя, квт

0.37 кВт

(основные характеристики) мощность двигателя, л.с.

0.5 лс

(основные характеристики) число фаз

трехфазный

(дополнительные характеристики) рассеиваемая мощность, вт

19.63 Вт при In

(дополнительные характеристики) частота сети питания

50/60 Hz +/- 5 %

(дополнительные характеристики) минимальный коммутируемый ток

5 мА в 24 В пост. ток для логическое реле

(дополнительные характеристики) физический интерфейс

2-проводн. RS 485 для Modbus

(основные характеристики) протокол порта обмена данными

Modbus

(основные характеристики) фильтр помех

без фильтра помех

(основные характеристики) линейный ток

1.8 А

(основные характеристики) профиль управления асинхронным электродвигателем

бессенсорное векторное управление<br>коэффициент энергосбережения<br>квадратичная функци

(дополнительные характеристики) кадр передачи

RTU для Modbus

(дополнительные характеристики) предполагаемый линейный isc

5 кА

(дополнительные характеристики) непрерывный выходной ток

1.5 А в 4 kHz

(дополнительные характеристики) выходная частота привода

0.5-400 Гц

(дополнительные характеристики) номинальн. частота коммутации

4 kHz

(дополнительные характеристики) компенсация проскальзывания вала двигателя

предустановленный на заводе<br>регулируем.

(дополнительные характеристики) ошибка линеаризации

+/- 0,3 % от максимального значения для аналоговый вход

(дополнительные характеристики) программы ускорения и замедления

линейно от 0…999.9 с<br>S<br>U

(дополнительные характеристики) торможение до остановки

подачей пост. тока, <30 с

(основные характеристики) макс. переходной ток

2.3 А для 60 с

(основные характеристики) разрешение по частоте

аналоговый вход: АЦП 10-разрядный<br>дисплейный блок: 0,1 Гц

(основные характеристики) тормозной момент

до 150 % номинального момента двигателя с тормозным резистором при высокой инерции<br>до 70 %

(дополнительные характеристики) диапазон скоростей

43831

(дополнительные характеристики) переходная перегрузка по вращающему моменту

170-200 % номинального крутящего момента двигателя в зависимости от номинальной мощности привода и т

(дополнительные характеристики) полная мощность

1.4 кВ·А

Ширина

95c436c9-96bc-11ea-8264-50e5493a71d0

Высота

303533f6-96bd-11ea-8264-50e5493a71d0

Глубина

9027aa5c-96be-11ea-8264-50e5493a71d0

Сетевое напряжение

65cc6119-96be-11ea-8264-50e5493a71d0

Частота сети

9027aa55-96be-11ea-8264-50e5493a71d0

Макс. выходное напряжение

9027aa62-96be-11ea-8264-50e5493a71d0

Номинальный выходной ток I2N

9027aa63-96be-11ea-8264-50e5493a71d0
