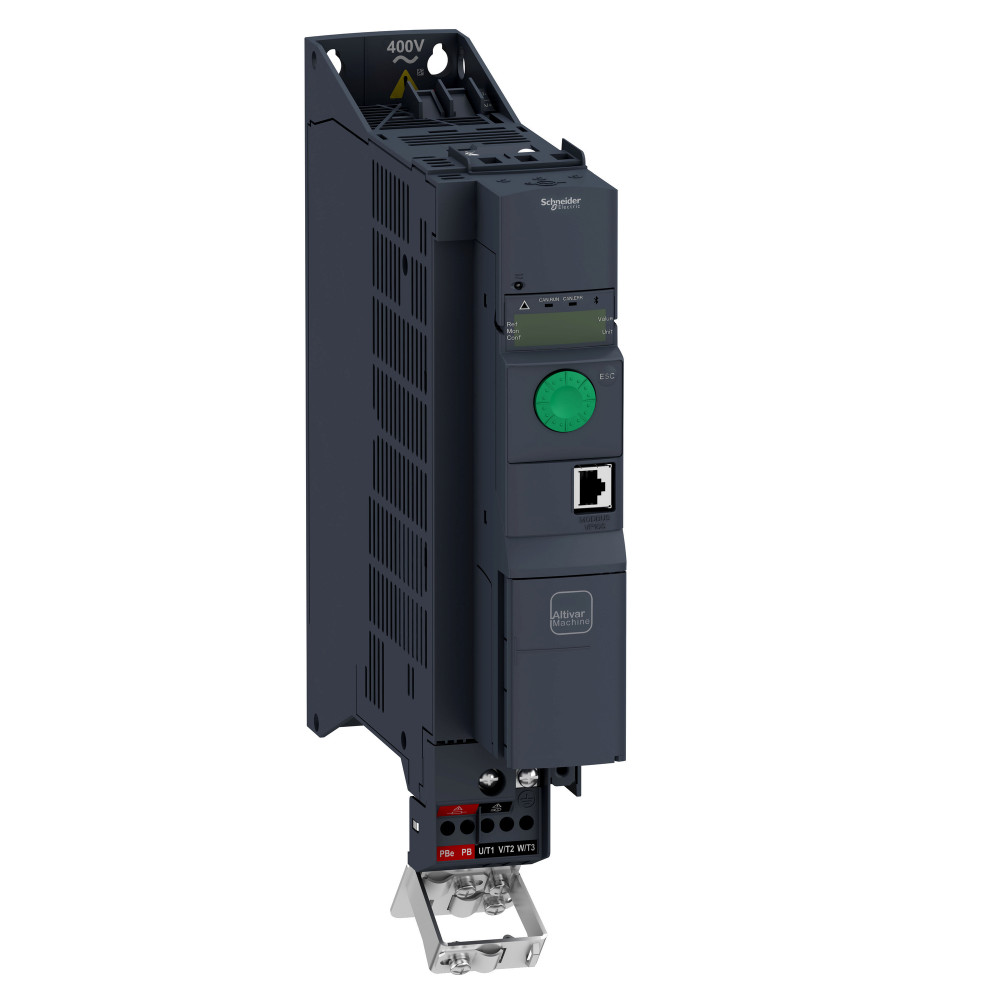

ATV320U40N4B

Ширина, мм

0.275

Артикул

ATV320U40N4B

Базовая единица

шт

Глубина, мм

0.096

Длина, мм

0.325

Количество в упаковке

1

Количество интерфейсов PROFINET

95c43732-96bc-11ea-8264-50e5493a71d0

Минимальный заказ

1

(основные характеристики) тип продукта

привод с регулируемой частотой вращения

(дополнительные характеристики) ширина

60 мм

(дополнительные характеристики) изоляция

между зажимами питания и управления

Тип преобразователя

Прочее

(дополнительные характеристики) тип разъема

1 RJ45 (на лицевой панели) для Modbus/CANopen

(дополнительные характеристики) маркировка

CE<br>ATEX<br>UL<br>CSA<br>EAC<br>RCM<br>KC

Количество выход. фаз

9027aa53-96be-11ea-8264-50e5493a71d0

(условия эксплуатации) стандарты

EN/IEC 61800-3<br>среда 1 категория C2 EN/IEC 61800-3<br>среда 2 категория C3 EN/IEC 618

(условия эксплуатации) степень загрязнения

2 в соответствии с EN/IEC 61800-5-1<br>3 в соответствии с EN/IEC 61800-5-1

(экологичность предложения) не содержит ртути

да

(основные характеристики) серия продукта

Altivar Machine ATV320

(дополнительные характеристики) вес

3 кг

(дополнительные характеристики) глубина

245 мм

(основные характеристики) краткое название устройства

ATV320

(дополнительные характеристики) высота

325.0 мм

(условия эксплуатации) относительная влажность

5-95 % без образования конденсата в соответствии с IEC 60068-2-3<br>5-95 % без падения капель

(условия эксплуатации) степень защиты ip

IP20 в соответствии с EN/IEC 61800-5-1

(дополнительные характеристики) локальная индикация

работа CANopen: 1 светодиод (зеленый)<br>ошибка CANopen: 1 светодиод (красный)<br>сбой п

(условия эксплуатации) сертификаты

CE<br>ATEX<br>NOM<br>EAC<br>RCM<br>KC

Количество вход. фаз

9027aa52-96be-11ea-8264-50e5493a71d0

(дополнительные характеристики) электрическое соединение модульного автомат

винтовой зажим, зажимная способность: 0,5...1,5 мм², AWG 20...AWG 16 (управление)<br>винтовой

(условия эксплуатации) электромагнитная совместимость

невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мкс уровень 3 в соответствии с IEC 61000-4-

(условия эксплуатации) рабочая температура окружающей среды

-10-50 °C без ухудшения номинальных значений<br>50-60 °C с понижающим коэффициентом

(дополнительные характеристики) выходное напряжение

<= напряжение питания

(дополнительные характеристики) частота коммутации

2...16 kHz регулируем.<br>4...16 kHz с понижающим коэффициентом

(условия эксплуатации) уровень шума

45 дБ в соответствии с 86/188/EEC

(дополнительные характеристики) макс. коммутируемый ток

релейный выход R1 в резистивные загрузка, cos phi = 1 : 3 А в 250 В пер. ток<br>релейный выход

(основные характеристики) тип защиты

исчезновение фазы на входе: привод<br>сверхток между выходной фазой и землей: привод<br>

(дополнительные характеристики) питание

внутреннее питание для регулировочного потенциометра (1 - 10 кОм): 10.5 В пост. ток +/- 5 %, <10

Макс. частота на выходе

09165898-96bf-11ea-8264-50e5493a71d0

Макс. выход при линейной нагрузке при номин. выход. напряжении

5fd1bae1-96be-11ea-8264-50e5493a71d0

Макс. выход при квадратичной нагрузке при номин. выход. напряжении

4dc9f163-96be-11ea-8264-50e5493a71d0

(условия эксплуатации) виброустойчивость

1 gn (частота= 13-200 Гц) в соответствии с EN/IEC 60068-2-6<br>1,5 мм размах (частота= 2-13 Гц

(условия эксплуатации) ударопрочность

15 gn для 11 мс в соответствии с EN/IEC 60068-2-27

Относительная симметрия сети, допуски по напряжению

4dc9f155-96be-11ea-8264-50e5493a71d0

Относительная симметрия сети, допуски по частоте

4dc9f154-96be-11ea-8264-50e5493a71d0

(дополнительные характеристики) тип подключения

AI1 напряжение: 0...10 V пост. ток, полное сопротивление: 30000 Ом, разрешение 10 бит<br>AI2 н

(дополнительные характеристики) номер аналогового входа

3

(дополнительные характеристики) номер аналогового выхода

1

(дополнительные характеристики) тип аналогового выхода

AQ1 ток, задаваемый программным способом: 0...20 mA, полное сопротивление: 800 Ом, разрешение 10 бит

(основные характеристики) специальная область применения продукта

комплексные установки

(дополнительные характеристики) точность встроенного токозадающего резистор

+/- 0,2 % AI1, AI2, AI3 для температуры -10...60 °C аналоговый вход<br>+/- 0,5 % AI1, AI2, AI3

(условия эксплуатации) рабочая высота

<= 1000 м без ухудшения номинальных значений<br>1000...3000 м с уменьшением номинального то

(условия эксплуатации) характеристики окружающей среды

стойкость к химическому загрязнению класс 3C3 в соответствии с EN/IEC 60721-3-3<br>стойкость к

(дополнительные характеристики) сопротивление изоляции

> 1 MOhm 500 В пост. тока отн. земли в течение 1 минуты

(основные характеристики) количество дискретных выходов

3

(дополнительные характеристики) тип дискретного входа

программируемый (приемник/источник) (DI1…DI4)24...30В пост. Тока, с уровень 1 ПЛК<br>программи

(дополнительные характеристики) формат данных

8 бит, конфигурируемая проверка на чётность-нечётность или её отсутствие для Modbus последовательн.

(дополнительные характеристики) время обновления

логический вход (DI1…DI6): 8 ms (+/- 0,7 мс)<br>релейный выход (R1A, R1B, R1C): 2 ms<br>

(дополнительные характеристики) протокол порта обмена данными

Modbus последовательн.<br>CANopen

(дополнительные характеристики) тип дискретных входов

отрицательная логика («приемник») (DI1…DI6), > 19 В (состояние 0), < 13 В (состояние 1)<br&

(основные характеристики) тип дискретного выхода

задаваем. релейная логика: (R1A, R1B, R1C) Н.О./Н.З. - 100000 циклы<br>задаваем. релейная логи

(дополнительные характеристики) скорость передачи

4,8, 9,6, 19,2, 38,4 кб/с для Modbus последовательн.<br>50 kbps, 125 kbps, 250 kbps, 500 kbps,

Степень защиты (IP)

IP20

(дополнительные характеристики) тип пускателя двигателя

variable speed drive

Количество HW-интерфейсов Industrial Ethernet

95c43713-96bc-11ea-8264-50e5493a71d0

Количество HW-интерфейсов RS-232

95c43727-96bc-11ea-8264-50e5493a71d0

Количество HW-интерфейсов RS-422

95c43726-96bc-11ea-8264-50e5493a71d0

(дополнительные характеристики) назначение продукта

синхронные двигатели<br>асинхронные электродвигатели

Количество HW-интерфейсов RS-485

4dc9f153-96be-11ea-8264-50e5493a71d0

Количество HW-интерфейсов TTY

95c4372b-96bc-11ea-8264-50e5493a71d0

Количество HW-интерфейсов USB

95c4378f-96bc-11ea-8264-50e5493a71d0

Количество параллельных HW-интерфейсов

95c4372a-96bc-11ea-8264-50e5493a71d0

Количество других HW-интерфейсов

ca18f7ee-96bc-11ea-8264-50e5493a71d0

(дополнительные характеристики) рабочее положение

вертикальный +/- 10 градусов

(дополнительные характеристики) диапазон мощности

4...5.5 kW<br>4-5.5 кВт в 380-500 В 3 фазы

(основные характеристики) мощность двигателя, квт

4.0 кВт для тяжелые условия

(основные характеристики) мощность двигателя, л.с.

5.0 лс для тяжелые условия

(основные характеристики) число фаз

3 фазы

(дополнительные характеристики) рассеиваемая мощность, вт

вентилятор: 125.0 Вт в 380 В, частота переключения 4 kHz

(дополнительные характеристики) частота сети питания

50...60 Hz - 5...5 %

(дополнительные характеристики) минимальный коммутируемый ток

релейный выход R1, R2: 5 мА в 24 В пост. ток

(дополнительные характеристики) тип охлаждения

вентилятор

(основные характеристики) исполнение

стандартное исполнение

(основные характеристики) фильтр помех

Класс C2 с интегрированным фильтром ЭМС

(основные характеристики) линейный ток

12.9 А в 380 В (тяжелые условия)<br>9.9 А в 500 В (тяжелые условия)

(основные характеристики) профиль управления асинхронным электродвигателем

отношение напряжения/частоты, 5 точки<br>управление вектором потока без датчика, стандартный&l

(дополнительные характеристики) длительность выборки

2 мс (AI1, AI2, AI3) - аналоговый вход<br>2 мс (AQ1) - аналоговый выход

(дополнительные характеристики) кадр передачи

RTU для Modbus последовательн.

(дополнительные характеристики) кол-во адресов

1-127 для CANopen<br>1-247 для Modbus последовательн.

(дополнительные характеристики) предполагаемый линейный isc

5 кА

(дополнительные характеристики) непрерывный выходной ток

9.5 А в 4 kHz для тяжелые условия

(дополнительные характеристики) выходная частота привода

0.1-599 Гц

(дополнительные характеристики) номинальн. частота коммутации

4 kHz

(дополнительные характеристики) тормозной момент

<= 170 % в течение 60 с с тормозным резистором

(дополнительные характеристики) компенсация проскальзывания вала двигателя

автоматически при любой нагрузке<br>регулируемый 0...300 %<br>недоступно в режиме преобр

(дополнительные характеристики) ошибка линеаризации

AI1, AI2, AI3: +/- 0,2...0,5 % от максимального значения для аналоговый вход<br>AQ1: +/- 0,3 %

(дополнительные характеристики) программы ускорения и замедления

линейный<br>U<br>S<br>CUS<br>переключение реле защиты от разгона<br>ac

(дополнительные характеристики) торможение до остановки

подачей пост. тока

(дополнительные характеристики) разрешение по частоте

дисплейный блок: 0,1 Гц<br>аналоговый вход: 0,012/50 Гц

(дополнительные характеристики) специальное применение

machinery

(основные характеристики) физический интерфейс

2-проводн. RS 485 для Modbus serial/CANopen

(дополнительные характеристики) полная мощность

8.6 кВ·А в 500 В (тяжелые условия)

(дополнительные характеристики) точность скорость

+/- 10 % номинального проскальзывания 0,2 Tn ... Tn

(дополнительные характеристики) точность момента

+/- 15 %

(дополнительные характеристики) контур регулирования

настраиваемый ПИД-регулятор

(дополнительные характеристики) тип смещения

нет импеданса для Modbus последовательн.

(дополнительные характеристики) опциональная карта

модуль соединения, шлейф CANopen RJ45<br>модуль соединения, CANopen SUB-D 9<br>модуль со

Ширина

e839d116-96bc-11ea-8264-50e5493a71d0

(основные характеристики) способ доступа

ведомый CANopen

(основные характеристики) профиль управления синхронным двигателем

векторное управление без датчика

Высота

551f83fc-96cd-11ea-8264-50e5493a71d0

(основные характеристики) функция защиты

STO (безопасное выключение крутящего момента) SIL 3<br>SLS (безопасная ограниченная скорость )

(дополнительные характеристики) допустимый кратковременно выдерживаемый ток

1,5 x In в течение 60 с (тяжелые условия)

Глубина

11a278f8-96be-11ea-8264-50e5493a71d0

Сетевое напряжение

65cc6119-96be-11ea-8264-50e5493a71d0

Частота сети

9027aa55-96be-11ea-8264-50e5493a71d0

Макс. выходное напряжение

9c4ca536-96be-11ea-8264-50e5493a71d0

Номинальный выходной ток I2N

962bd9ce-96be-11ea-8264-50e5493a71d0
