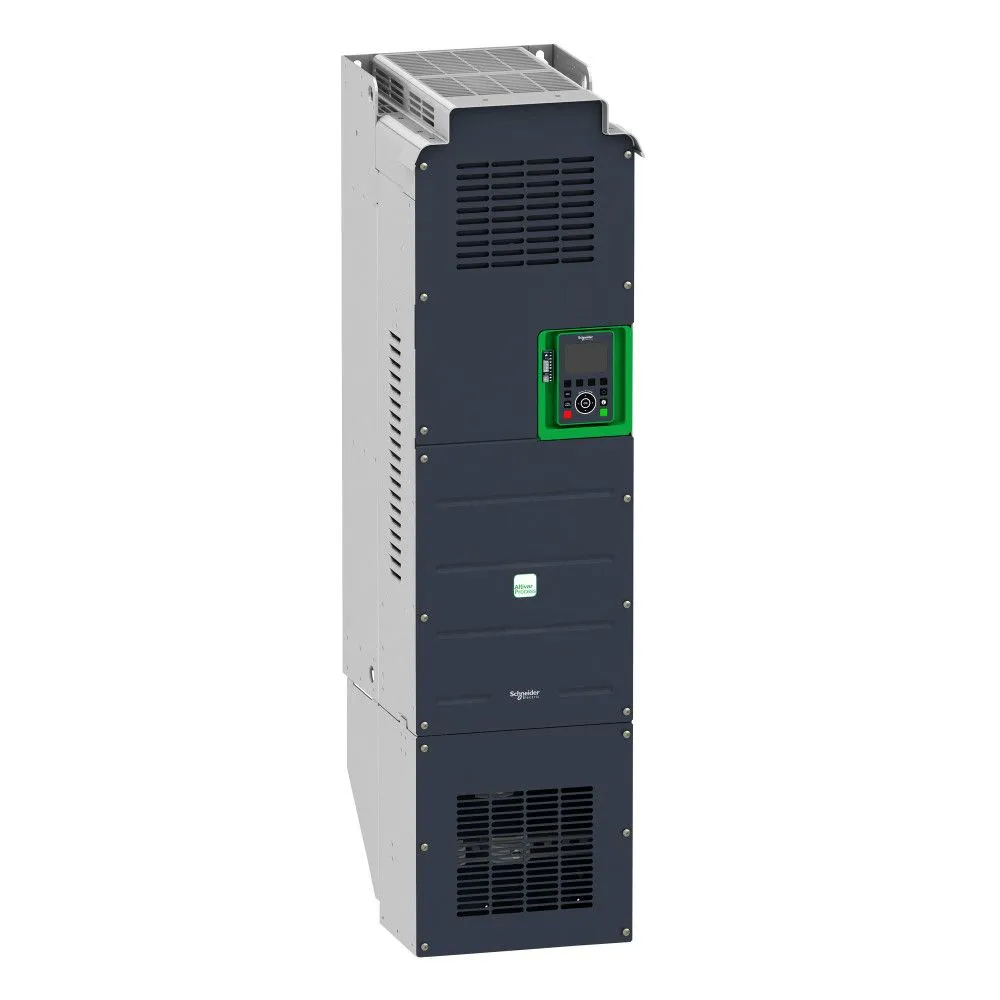

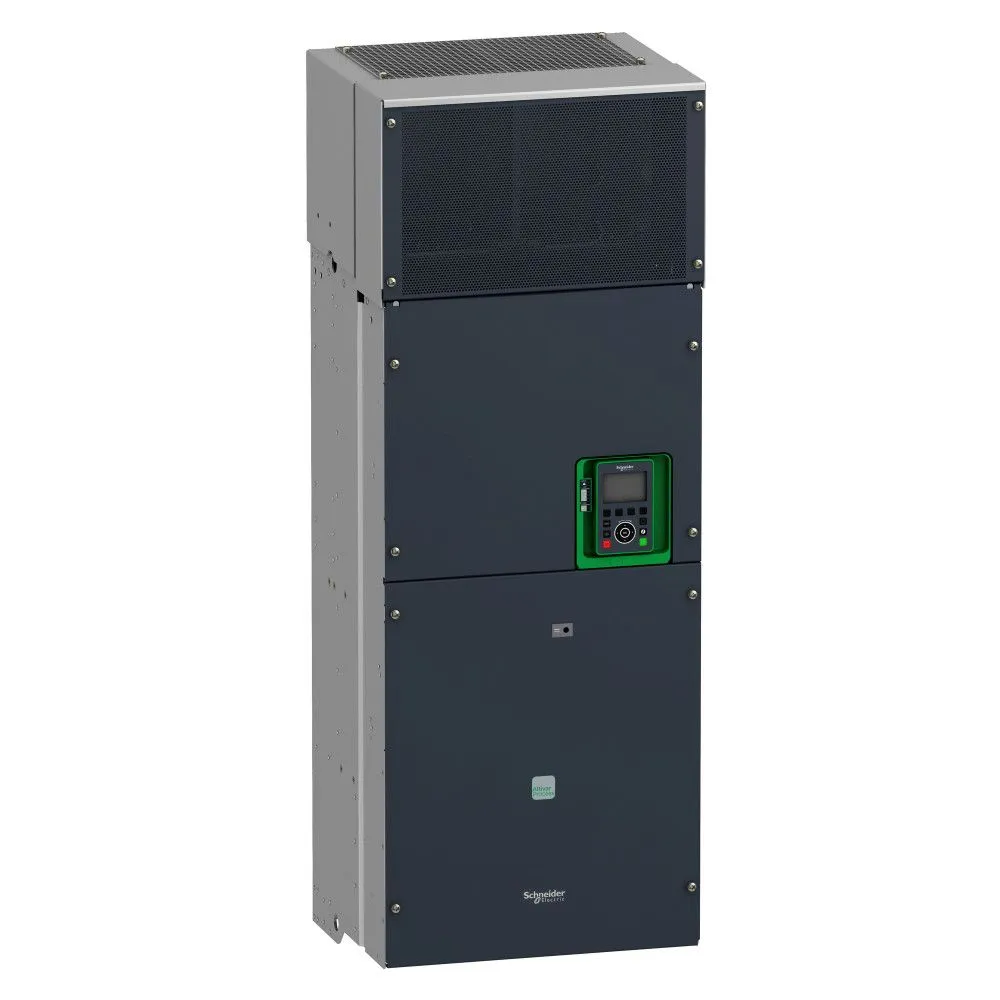

ATV930C16N4C

Ширина

0.47

Артикул

ATV930C16N4C

Базовая единица

шт

Глубина

0.65

Длина

1.03

Количество в упаковке

1

Количество интерфейсов PROFINET

95c43732-96bc-11ea-8264-50e5493a71d0

Минимальный заказ

1

(основные характеристики) тип продукта

привод с регулируемой частотой вращения

(дополнительные характеристики) ширина

320 мм

(дополнительные характеристики) изоляция

между зажимами питания и управления

Тип преобразователя

Прочее

(дополнительные характеристики) тип разъема

2 RJ45 для Ethernet IP/Modbus TCP on the control block<br>1 RJ45 для Modbus последовательн. on

(дополнительные характеристики) исполнение выключателя

для монтажа на стену

(дополнительные характеристики) маркировка

CE

Количество выход. фаз

9027aa53-96be-11ea-8264-50e5493a71d0

(условия эксплуатации) стандарты

UL 508C<br>EN/IEC 61800-3<br>среда 1 категория C2 EN/IEC 61800-3<br>среда 2 катего

(условия эксплуатации) степень загрязнения

2 в соответствии с EN/IEC 61800-5-1

(экологичность предложения) не содержит ртути

да

(основные характеристики) серия продукта

Altivar Process ATV900

(дополнительные характеристики) вес

82 кг

(дополнительные характеристики) глубина

393 мм

(основные характеристики) краткое название устройства

ATV930

(дополнительные характеристики) высота

852 мм

(условия эксплуатации) относительная влажность

5-95 % без образования конденсата в соответствии с IEC 60068-2-3

(условия эксплуатации) степень защиты ip

IP21<br>IP00 в соответствии с IEC 61800-5-1<br>IP00 в соответствии с IEC 60529<br>

(дополнительные характеристики) локальная индикация

локальная диагностика: 3 светодиод (mono/dual colour)<br>состояние встроенной связи: 5 светоди

(условия эксплуатации) сертификаты

UL<br>CSA<br>REACH<br>TÜV

(основные характеристики) область применения

промышленное использование

Количество вход. фаз

9027aa52-96be-11ea-8264-50e5493a71d0

(дополнительные характеристики) электрическое соединение модульного автомат

управление: винтовой зажим0,5...1,5 мм²/AWG 20...AWG 16<br>со стороны линии: винтовой зажим2 x

(условия эксплуатации) электромагнитная совместимость

испытание стойкости к с электролитическому разряду уровень 3 в соответствии с IEC 61000-4-2<br>

(условия эксплуатации) рабочая температура окружающей среды

-15-50 °C (без ухудшения номинальных значений)<br>50-60 °C (с понижающим коэффициентом)

(дополнительные характеристики) выходное напряжение

<= напряжение питания

(дополнительные характеристики) частота коммутации

1...8 kГц регулируем.<br>2,5...8 кГц с понижающим коэффициентом

(условия эксплуатации) уровень шума

69.9 дБ в соответствии с 86/188/EEC

(дополнительные характеристики) макс. коммутируемый ток

релейный выход R1 в резистивные загрузка, cos phi = 1 : 3 А в 250 В пер. ток<br>релейный выход

(основные характеристики) питание

внешний источник питания для дискретных входов: 24 В пост. ток (19-30 В), <1.25 мА, тип защиты: з

Макс. частота на выходе

962bd9f6-96be-11ea-8264-50e5493a71d0

Макс. выход при линейной нагрузке при номин. выход. напряжении

ae8da7d6-96be-11ea-8264-50e5493a71d0

Макс. выход при квадратичной нагрузке при номин. выход. напряжении

4dc9f163-96be-11ea-8264-50e5493a71d0

(условия эксплуатации) виброустойчивость

1,5 мм размах (частота= 2-13 Гц) в соответствии с IEC 60068-2-6<br>1 gn (частота= 13-200 Гц) в

(условия эксплуатации) ударопрочность

15 gn для 11 мс в соответствии с IEC 60068-2-27

Относительная симметрия сети, допуски по напряжению

4dc9f155-96be-11ea-8264-50e5493a71d0

Относительная симметрия сети, допуски по частоте

4dc9f154-96be-11ea-8264-50e5493a71d0

(дополнительные характеристики) тип подключения

AI1, AI2, AI3 напряжение, задаваемое программным способом: 0...10 V пост. ток, полное сопротивление:

(дополнительные характеристики) номер аналогового входа

3

(дополнительные характеристики) номер аналогового выхода

2

(дополнительные характеристики) тип аналогового выхода

напряжение, задаваемое программным способом AQ1, AQ2: 0...10 V пост. ток полное сопротивление 470 Ом

(дополнительные характеристики) точность встроенного токозадающего резистор

+/- 0,6 % AI1, AI2, AI3 для изменения температуры 60 °C аналоговый вход<br>+/- 1 % AQ1, AQ2 дл

(условия эксплуатации) рабочая высота

<= 1000 м без ухудшения номинальных значений<br>1000…4800 м с уменьшением номинального тока

(условия эксплуатации) характеристики окружающей среды

стойкость к химическому загрязнению класс 3C3 в соответствии с EN/IEC 60721-3-3<br>стойкость к

(дополнительные характеристики) сопротивление изоляции

> 1 MOhm 500 В пост. тока отн. земли в течение 1 минуты

(основные характеристики) количество дискретных выходов

2

(дополнительные характеристики) совместимость входа

DI1...DI8: дискретный вход уровень 1 ПЛК в соответствии с EN/IEC 61131-2<br>DI7, DI8: импульсн

(дополнительные характеристики) тип дискретного входа

DI1...DI8 программируемый, 24 V пост. Тока (<= 30 V), полное сопротивление: 3.5 кОм<br>DI7,

(дополнительные характеристики) тип защиты

тепловая защита: двигатель<br>защитное отключение двигателя при превышение вращательного момен

(основные характеристики) длительность выборки

2 мс +/- 0,5 мс (DI1...DI8) - дискретный вход&lt;br&gt;5 мс +/- 1 ms (DI7, DI8) - импульсный ввод<

(дополнительные характеристики) формат данных

8 бит, конфигурируемая проверка на чётность-нечётность или её отсутствие для Modbus последовательн.

(дополнительные характеристики) время обновления

релейный выход (R1, R2, R3): 5 мс (+/- 0,5 мс)

(дополнительные характеристики) тип дискретных входов

положительная логика (источник) (DI1...DI8), &lt; 5 В (состояние 0), &gt; 11 В (состояние 1)&lt;br&g

(дополнительные характеристики) тип дискретного выхода

логический выход DQ+ 0-1 кГц &lt;= 30 V пост. ток 100 мА&lt;br&gt;programmable as pulse output DQ+ 0

(дополнительные характеристики) скорость передачи

10, 100 Мбит/с для Ethernet IP/Modbus TCP&lt;br&gt;4,8, 9,6, 19,2, 38,4 кб/с для Modbus последовател

Степень защиты (IP)

IP00

(дополнительные характеристики) тип пускателя двигателя

variable speed drive

Количество HW-интерфейсов Industrial Ethernet

95c43790-96bc-11ea-8264-50e5493a71d0

Количество HW-интерфейсов RS-232

95c43727-96bc-11ea-8264-50e5493a71d0

Количество HW-интерфейсов RS-422

95c43726-96bc-11ea-8264-50e5493a71d0

(дополнительные характеристики) назначение продукта

синхронные двигатели&lt;br&gt;асинхронные электродвигатели

Количество HW-интерфейсов RS-485

4ec6b7c6-96dc-11ea-8264-50e5493a71d0

Количество HW-интерфейсов TTY

95c4372b-96bc-11ea-8264-50e5493a71d0

Количество HW-интерфейсов USB

95c4378f-96bc-11ea-8264-50e5493a71d0

Количество параллельных HW-интерфейсов

95c4372a-96bc-11ea-8264-50e5493a71d0

Количество других HW-интерфейсов

95c43712-96bc-11ea-8264-50e5493a71d0

(дополнительные характеристики) рабочее положение

вертикальный +/- 10 градусов

(дополнительные характеристики) диапазон мощности

110-220 кВт в 380-440 В 3 фазы&lt;br&gt;110-220 кВт в 480-500 В 3 фазы

(основные характеристики) мощность двигателя, квт

160 кВт (нормальная нагрузка)&lt;br&gt;132 кВт (тяжелые условия)

(основные характеристики) мощность двигателя, л.с.

250 лс нормальная нагрузка&lt;br&gt;200 лс тяжелые условия

(дополнительные характеристики) рассеиваемая мощность, вт

принуд. конвекция: 3507 Вт в 380 В, частота переключения 2,5 кГц&lt;br&gt;естественная конвекция: 40

(дополнительные характеристики) частота сети питания

50...60 Hz +/- 5 %

(дополнительные характеристики) минимальный коммутируемый ток

релейный выход R1, R2, R3: 5 мА в 24 В пост. ток

(дополнительные характеристики) физический интерфейс

2-проводн. RS 485 для Modbus последовательн.

(дополнительные характеристики) тип охлаждения

принуд. конвекция

(основные характеристики) протокол порта обмена данными

Modbus последовательн.&lt;br&gt;Modbus TCP&lt;br&gt;Ethernet/IP

(основные характеристики) исполнение

without braking chopper&lt;br&gt;стандартное исполнение

(основные характеристики) линейный ток

284 А в 380 В (нормальная нагрузка)&lt;br&gt;262 А в 480 В (нормальная нагрузка)&lt;br&gt;237 А в 38

(основные характеристики) профиль управления асинхронным электродвигателем

переменный стандартный момент&lt;br&gt;постоянный стандартный момент&lt;br&gt;режим оптимизированног

(дополнительные характеристики) кадр передачи

RTU для Modbus последовательн.

(дополнительные характеристики) предполагаемый линейный isc

50 кА

(дополнительные характеристики) непрерывный выходной ток

302 А в 2,5 кГц для нормальная нагрузка&lt;br&gt;240 А в 2,5 кГц для тяжелые условия

(дополнительные характеристики) выходная частота привода

0.1-599 Гц

(дополнительные характеристики) номинальн. частота коммутации

2,5 кГц

(дополнительные характеристики) компенсация проскальзывания вала двигателя

автоматически при любой нагрузке&lt;br&gt;может подавляться&lt;br&gt;регулируем.&lt;br&gt;недоступно

(дополнительные характеристики) ошибка линеаризации

AI1, AI2, AI3: +/- 0,15 % макс. значения для аналоговый вход&lt;br&gt;AQ1, AQ2: +/- 0,2 % для аналог

(дополнительные характеристики) программы ускорения и замедления

linear adjustable separately from 0.01...9999 s

(дополнительные характеристики) торможение до остановки

подачей пост. тока

(дополнительные характеристики) специальное применение

process

(основные характеристики) макс. переходной ток

362 А в течение 60 с (нормальная нагрузка)&lt;br&gt;375 А в течение 60 с (тяжелые условия)

(основные характеристики) разрешение по частоте

дисплейный блок: 0,1 Гц&lt;br&gt;аналоговый вход: 0,012/50 Гц

(дополнительные характеристики) полная мощность

201.3 кВ·А в 480 В (нормальная нагрузка)&lt;br&gt;161.4 кВ·А в 480 В (тяжелые условия)

(дополнительные характеристики) тип смещения

нет импеданса для Modbus последовательн.

(дополнительные характеристики) опциональная карта

слот A: модуль соединения для Profibus DP V1&lt;br&gt;слот A: модуль соединения для Profinet&lt;br&g

Ширина

6bc7075e-96be-11ea-8264-50e5493a71d0

(основные характеристики) способ доступа

ведомый Modbus TCP

(основные характеристики) профиль управления синхронным двигателем

электродвигатель с постоянными магнитами&lt;br&gt;synchronous reluctance motor

(основные характеристики) число фаз сети

3 фазы

Высота

ba7e2ef0-96be-11ea-8264-50e5493a71d0

(основные характеристики) функция защиты

STO (безопасное выключение крутящего момента) SIL 3

(основные характеристики) фильтр электромагнитной совместимости

встроенный с 150 м макс. кабель двигателя в соответствии с EN/IEC 61800-3 категория C3

Глубина

48b8ff66-96dc-11ea-8264-50e5493a71d0

Сетевое напряжение

65cc6119-96be-11ea-8264-50e5493a71d0

Частота сети

9027aa55-96be-11ea-8264-50e5493a71d0

Макс. выходное напряжение

65cc611a-96be-11ea-8264-50e5493a71d0

Номинальный выходной ток I2N

ba7e2f7b-96be-11ea-8264-50e5493a71d0
