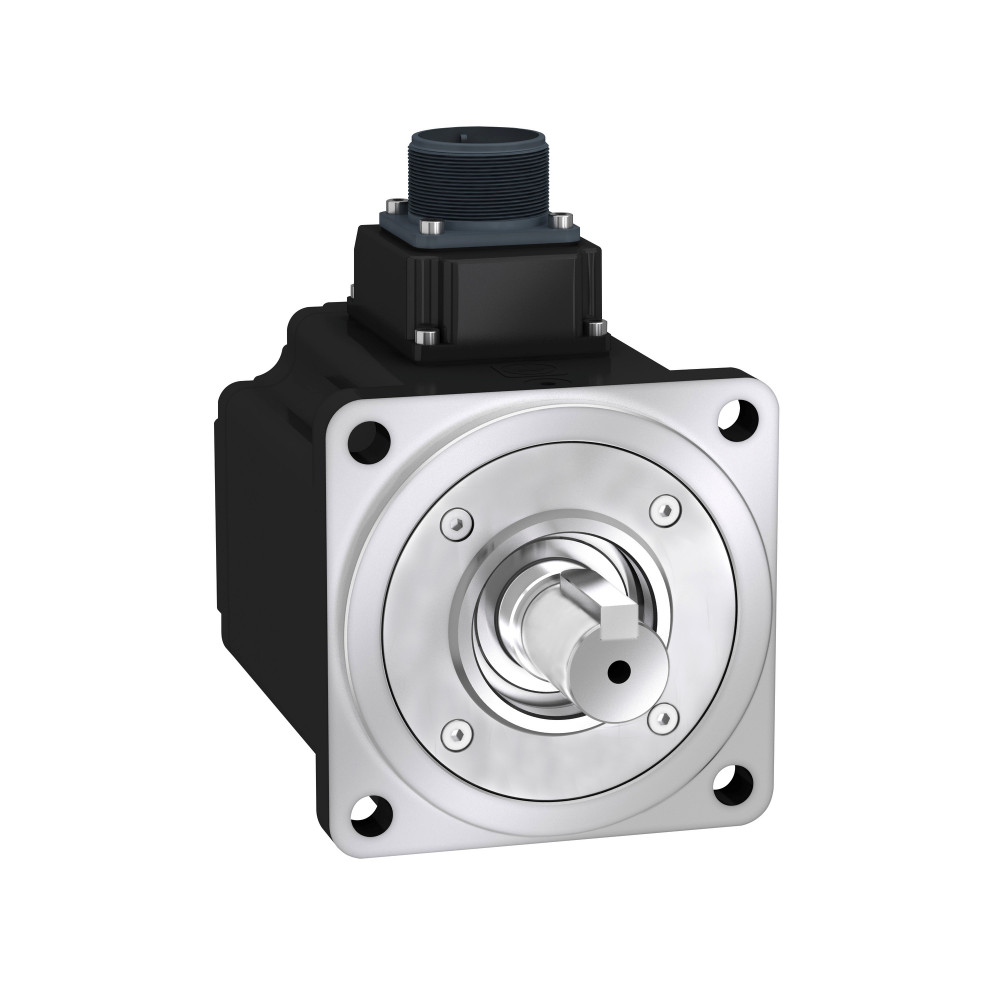

серводвигатель bch2lf0733cf5c
Ширина, мм
0.175
Артикул
BCH2LF0733CF5C
Базовая единица
шт
Глубина, мм
0.138
Длина, мм
0.296
Количество в упаковке
1
Минимальный заказ
1
(основные характеристики) тип продукта
серводвигатель
(дополнительные характеристики) ширина
178 мм
(экологичность предложения) не содержит ртути
да
Класс энергоэффективности
Прочее
Конструктивное исполнение
IM 3001 (B5) (*)
(экологичность предложения) не содержит особо опасных веществ согласно декл
да
(дополнительные характеристики) вес
3.6 кг
(дополнительные характеристики) совместимость продукта
LXM26D сервопривод двигатель в 0.75 кВт, 220 В, однофазный<br>LXM26D сервопривод двигатель в 0
(условия эксплуатации) рабочая температура
0-40 °C
(основные характеристики) краткое название устройства
BCH2
(дополнительные характеристики) монтажная опора
азиатский стандартный фланец
(условия эксплуатации) степень защиты ip
IP50 IM V3<br>IP65 IM B5, IM V1
Подшипник
Шариковый подшипник
Класс изоляции по IEC
F
(основные характеристики) совместимость серий продукта
Lexium 28
Частота вращения
(UN) 1/мин
Производительность
0.75 кВт
Номинальный крутящий момент
2.39
Коэффициент мощности
(UN)
(дополнительные характеристики) электрическое соединение модульного автомат
свободное
Номин. частота
cb63a87f-96bf-11ea-8264-50e5493a71d0
Рабочая температура
95c436f0-96bc-11ea-8264-50e5493a71d0
(дополнительные характеристики) коэффициент 2_0
0 Н-м
Степень защиты (IP)
IP65
(основные характеристики) число фаз
однофазный<br>трехфазный
(дополнительные характеристики) [us] номинальное напряжение питания
220 В
(дополнительные характеристики) тип охлаждения
естественная конвекция
(дополнительные характеристики) тормозной момент
с
(дополнительные характеристики) постоянная времени статора
4.07 мс в 20 °C
Модель/исполнение
Синхронный двигатель перемен. тока
(основные характеристики) число фаз сети
1
Типоразмер соотв. IEC
80
КПД при полной нагрузке
(UN)
Кратность пускового тока
(UN)
Кратность пускового момента
(UN)
Напряжение антиконденсационного нагревателя
(UN)
Выходная мощность антиконденсационного нагревателя
(UN)
Тип искробезопасности
Нет (без)
Тип конца вала
Key (*)
Вакуумная пропитка под давлением (VPI)
Нет (без)
Тип напряжения
AC (перемен.)
Номин. напряжение
354ccc07-96bc-11ea-8264-50e5493a71d0
(дополнительные характеристики) максимальный постоянный ток
4.29 А
(дополнительные характеристики) длительный ток при заторможенном роторе
4.01 А
(дополнительные характеристики) макс. ток irms
13.23 А для LXM28... в 0.75 кВт, 220 В<br>13.23 А для LXM28... в 0.75 кВт, 110 В
(дополнительные характеристики) диаметр вала
19 мм
(дополнительные характеристики) длина вала
35 мм
(дополнительные характеристики) тип обратной связи
20 бит однообортный датчик
(дополнительные характеристики) размер фланца двигателя
80 мм
(дополнительные характеристики) кол-во выхлопных труб двигателя:
2
(дополнительные характеристики) постоянный момент
0.6 Н·м/А в 20 °C
(дополнительные характеристики) константа противо-эдс
36 В на 1000 об/мин в 20 °C
(дополнительные характеристики) инерция ротора
1.24 кг·см²
(дополнительные характеристики) активное сопротивление статора
1.5 Ом в 20 °C
(дополнительные характеристики) индуктивность статора
6.1 мГн в 20 °C
(дополнительные характеристики) максимальная радиальная сила fr
332 Н в 3000 об/мин
(дополнительные характеристики) максимальная осевая сила fa
115 Н
(дополнительные характеристики) диаметр центрирующего кольца
70 мм
(дополнительные характеристики) глубина центрирующего кольца
4 мм
(дополнительные характеристики) количество монтажных отверстий
4
(дополнительные характеристики) диаметр монтажных отверстий
6.6 мм
(дополнительные характеристики) диаметр окружности монтажных отверстий
90 мм
(дополнительные характеристики) конец вала
с шпоночным пазом
(дополнительные характеристики) пиковый пусковой момент
7.16 Н-м для LXM26D в 4.5 А, 220 В, однофазный<br>7.16 Н-м для LXM26D в 4.5 А, 220 В, трехфазн
(дополнительные характеристики) непрерывный крутящий момент
2.39 Н-м для LXM26D в 4.5 А, 220 В, однофазный<br>2.39 Н-м для LXM26D в 4.5 А, 220 В, трехфазн
(дополнительные характеристики) определение параметров
BCH2
(дополнительные характеристики) коэффициент 1_1
-1.87500000003E-5 Н·м/об/мин
(дополнительные характеристики) коэффициент 1_2
5.62440546E-19 Н·м/об/мин²
(дополнительные характеристики) коэффициент 1_3
-2.965143E-22 Н·м/об/мин³
(дополнительные характеристики) коэффициент 2_1
8.75000000000026E-6 Н·м/об/мин
(дополнительные характеристики) номинальная выходная мощность
750 Вт для LXM26D в 4.5 А, 220 В, однофазный<br>750 Вт для LXM26D в 4.5 А, 220 В, трехфазный&l
(дополнительные характеристики) долговременная мощность
750 Вт
(дополнительные характеристики) коэффициент 1_4
7.11E-26 Н·м/об/мин4
(дополнительные характеристики) коэффициент 1_5
-7.8919E-30 Н·м/об/мин5
(дополнительные характеристики) коэффициент 1_6
3.2E-34 Н·м/об/мин6
(дополнительные характеристики) коэффициент насыщения 3
1.58151428E-19
(дополнительные характеристики) temperature copper hot
135 °C
(дополнительные характеристики) temperature magnet hot
100 °C
(дополнительные характеристики) temperature magnet rt
20 °C
(дополнительные характеристики) коэффициент падения напряжения двигателя
1
(дополнительные характеристики) номинальный вращательный момент
2.39 Н-м для LXM26D в 4.5 А, 220 В, однофазный<br>2.39 Н-м для LXM26D в 4.5 А, 220 В, трехфазн
(дополнительные характеристики) максимальная механическая скорость
5000 об/мин
(дополнительные характеристики) номинальная скорость
3000 об/мин. для LXM26D в 4.5 А, 220 В, однофазный<br>3000 об/мин. для LXM26D в 4.5 А, 220 В,
(дополнительные характеристики) пусковой момент при заторможенном роторе
2.5 Н-м встроенный
(дополнительные характеристики) мощность втягивания тормоза
10.2 Вт
(дополнительные характеристики) ширина ключа
6 мм
