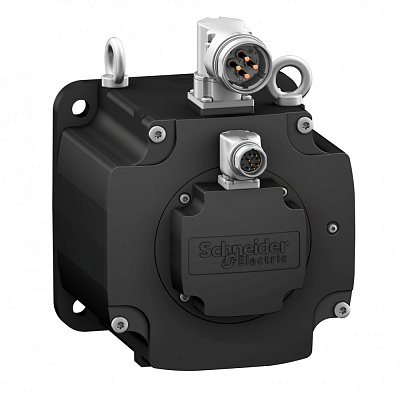

BMH1903P31A2A

Ширина, мм

0.4

Артикул

BMH1903P31A2A

Базовая единица

шт

Глубина, мм

0.3

Длина, мм

0.795

Количество в упаковке

1

Минимальный заказ

1

(основные характеристики) тип продукта

серводвигатель

(дополнительные характеристики) ширина

310 мм

(дополнительные характеристики) совместимость серий продукта

Lexium 32

(экологичность предложения) не содержит ртути

да

Класс энергоэффективности

Прочее

Конструктивное исполнение

Прочее

(дополнительные характеристики) вес

43 кг

(основные характеристики) краткое название устройства

BMH

Подшипник

Прочее

Класс изоляции по IEC

Прочее

Частота вращения

3500 1/мин

Производительность

7.75 кВт

Номинальный крутящий момент

36

Коэффициент мощности

(UN)

(основные характеристики) степень защиты ip

IP65 Стандарт<br>IP67 С комплектом IP67

(основные характеристики) совместимость продукта

LXM32.D72N4 в 400...480 В трехфазный

Номин. частота

cb63a87f-96bf-11ea-8264-50e5493a71d0

(основные характеристики) электрическое соединение

поворотные угловые соединители

Рабочая температура

cb63a87d-96bf-11ea-8264-50e5493a71d0

Степень защиты (IP)

IP65

(основные характеристики) монтажная опора

фланец, соответствующий международному стандарту

(дополнительные характеристики) [us] номинальное напряжение питания

480 В

(дополнительные характеристики) тип охлаждения

естественная конвекция

(дополнительные характеристики) постоянная времени статора

27.8 мс в 20 °C

(основные характеристики) тормозной момент

без

Модель/исполнение

Синхронный двигатель перемен. тока

Типоразмер соотв. IEC

(UN)

КПД при полной нагрузке

(UN)

Кратность пускового тока

(UN)

Кратность пускового момента

(UN)

Напряжение антиконденсационного нагревателя

(UN)

Выходная мощность антиконденсационного нагревателя

(UN)

Тип искробезопасности

Нет (без)

Тип конца вала

Прочее

Вакуумная пропитка под давлением (VPI)

Прочее

Тип напряжения

AC (перемен.)

Номин. напряжение

cb63a87c-96bf-11ea-8264-50e5493a71d0

(основные характеристики) разрешение обратной связи по сигналу скорости

131072 точек/оборот

(дополнительные характеристики) максимальный постоянный ток

124.5 А

(дополнительные характеристики) длительный ток при заторможенном роторе

36.1 А

(дополнительные характеристики) макс. ток irms

72 А для LXM32.D72N4

(дополнительные характеристики) второй вал

без конца второго вала

(дополнительные характеристики) диаметр вала

38 мм

(дополнительные характеристики) длина вала

80 мм

(дополнительные характеристики) тип обратной связи

Однооборотный абсолютный энкодер

(дополнительные характеристики) размер фланца двигателя

190 мм

(дополнительные характеристики) кол-во выхлопных труб двигателя:

3

(дополнительные характеристики) постоянный момент

1.8 Н·м/А в 120 °C

(дополнительные характеристики) константа противо-эдс

129.2 В на 1000 об/мин в 120 °C

(дополнительные характеристики) кол-во полюсов двигателя

10

(дополнительные характеристики) инерция ротора

194.1 кг·см²

(дополнительные характеристики) активное сопротивление статора

0.13 Ом в 20 °C

(дополнительные характеристики) индуктивность статора

3.62 мГн в 20 °C

(дополнительные характеристики) максимальная радиальная сила fr

4500 N в 1000 об/мин

(дополнительные характеристики) максимальная осевая сила fa

0,2 x Fr

(дополнительные характеристики) диаметр центрирующего кольца

180 мм

(дополнительные характеристики) глубина центрирующего кольца

4 мм

(дополнительные характеристики) количество монтажных отверстий

4

(дополнительные характеристики) диаметр монтажных отверстий

14 мм

(дополнительные характеристики) диаметр окружности монтажных отверстий

215 мм

(дополнительные характеристики) определение параметров

BMH1903P

(дополнительные характеристики) долговременная мощность

7.95 Вт

(дополнительные характеристики) temperature copper hot

135 °C

(дополнительные характеристики) temperature magnet hot

100 °C

(дополнительные характеристики) temperature magnet rt

20 °C

(дополнительные характеристики) коэффициент падения напряжения двигателя

1

(основные характеристики) непрерывный крутящий момент

43.2 Н-м для LXM32.D72N4 в 24 А, 400 В, трехфазный<br>43.2 Н-м для LXM32.D72N4 в 24 А, 480 В,

(основные характеристики) пиковый пусковой момент

122.8 Н-м для LXM32.D72N4 в 24 А, 400 В, трехфазный<br>122.8 Н-м для LXM32.D72N4 в 24 А, 480 В

(основные характеристики) номинальная выходная мощность

5700 Вт для LXM32.D72N4 в 24 А, 400 В, трехфазный<br>5700 Вт для LXM32.D72N4 в 24 А, 480 В, тр

(основные характеристики) номинальный вращательный момент

36 Н-м для LXM32.D72N4 в 24 А, 400 В, трехфазный<br>36 Н-м для LXM32.D72N4 в 24 А, 480 В, трех

(основные характеристики) номинальная скорость

1500 об/мин. для LXM32.D72N4 в 24 А, 400 В, трехфазный<br>1500 об/мин. для LXM32.D72N4 в 24 А,

(основные характеристики) конец вала

с шпоночным пазом

(основные характеристики) максимальная механическая скорость

3500 об/мин

(дополнительные характеристики) число фаз сети

трехфазный

(дополнительные характеристики) ширина ключа

70 мм
