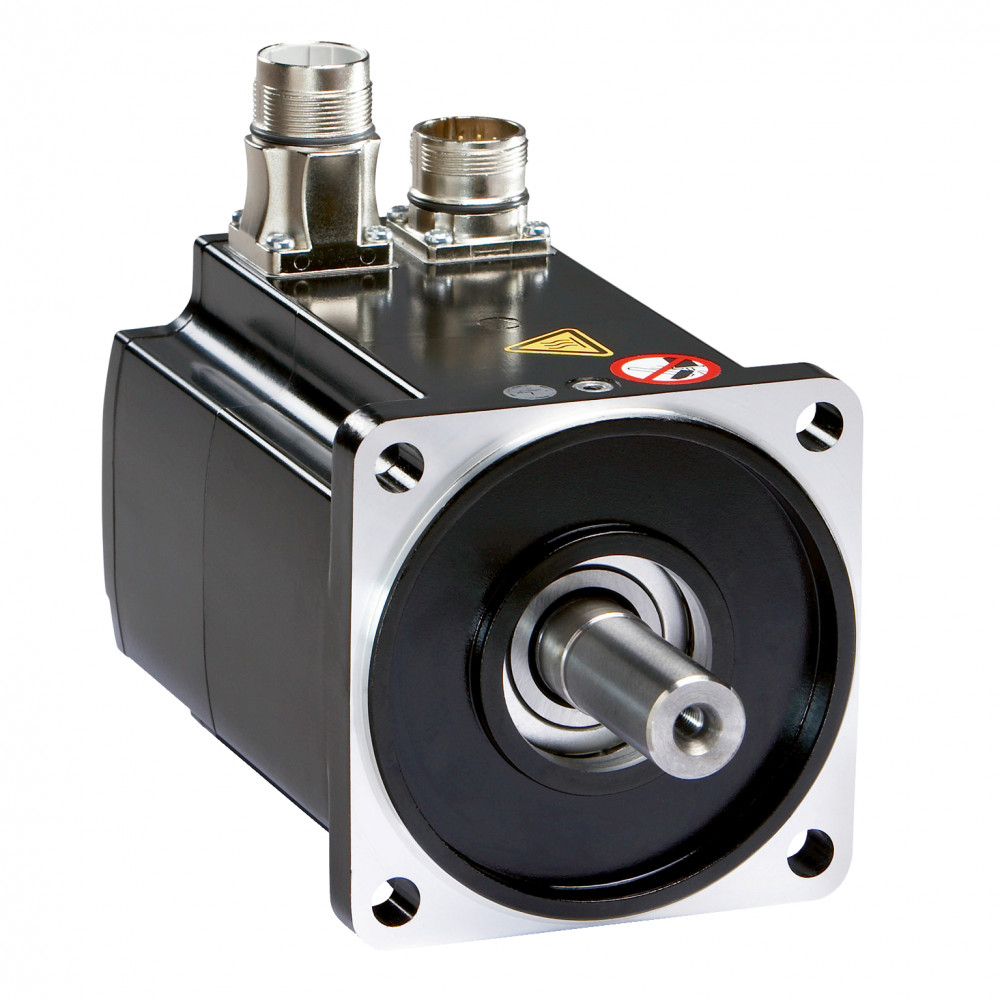

BMH2052P01A2A

Ширина, мм

0.31

Артикул

BMH2052P01A2A

Базовая единица

шт

Глубина, мм

0.36

Длина, мм

0.73

Количество в упаковке

1

Минимальный заказ

1

(основные характеристики) тип продукта

серводвигатель

(дополнительные характеристики) ширина

405 мм

(экологичность предложения) не содержит ртути

да

(дополнительные характеристики) вес

44 кг

(основные характеристики) краткое название устройства

BMH

(дополнительные характеристики) монтажная опора

фланец, соответствующий международному стандарту

(условия эксплуатации) степень защиты ip

IP54 Стандарт

(основные характеристики) совместимость серий продукта

Lexium 32

(дополнительные характеристики) электрическое соединение модульного автомат

поворотные угловые соединители

(основные характеристики) совместимость продукта

LXM32.D72N4 в 400...480 В трехфазный

(основные характеристики) число фаз

трехфазный

(дополнительные характеристики) [us] номинальное напряжение питания

480 В

(дополнительные характеристики) тип охлаждения

естественная конвекция

(дополнительные характеристики) тормозной момент

без

(дополнительные характеристики) постоянная времени статора

18.7 мс в 20 °C

(основные характеристики) число фаз сети

3

(основные характеристики) разрешение обратной связи по сигналу скорости

131072 точек/оборот

(дополнительные характеристики) максимальный постоянный ток

96.8 А

(дополнительные характеристики) длительный ток при заторможенном роторе

24.2 А

(дополнительные характеристики) макс. ток irms

72 А для LXM32.D72N4

(дополнительные характеристики) второй вал

без конца второго вала

(дополнительные характеристики) диаметр вала

38 мм

(дополнительные характеристики) длина вала

80 мм

(дополнительные характеристики) тип обратной связи

Однооборотный абсолютный энкодер

(дополнительные характеристики) размер фланца двигателя

205 мм

(дополнительные характеристики) кол-во выхлопных труб двигателя:

2

(дополнительные характеристики) постоянный момент

2.6 Н·м/А в 120 °C

(дополнительные характеристики) константа противо-эдс

161 В на 1000 об/мин в 120 °C

(дополнительные характеристики) кол-во полюсов двигателя

10

(дополнительные характеристики) инерция ротора

129 кг·см²

(дополнительные характеристики) активное сопротивление статора

0.3 Ом в 20 °C

(дополнительные характеристики) индуктивность статора

5.6 мГн в 20 °C

(дополнительные характеристики) максимальная радиальная сила fr

4200 N в 1000 об/мин<br>3330 N в 2000 об/мин<br>2910 N в 3000 об/мин

(дополнительные характеристики) максимальная осевая сила fa

0,2 x Fr

(дополнительные характеристики) диаметр центрирующего кольца

180 мм

(дополнительные характеристики) глубина центрирующего кольца

4 мм

(дополнительные характеристики) количество монтажных отверстий

4

(дополнительные характеристики) диаметр монтажных отверстий

14 мм

(дополнительные характеристики) диаметр окружности монтажных отверстий

215 мм

(дополнительные характеристики) конец вала

гладкий вал

(дополнительные характеристики) пиковый пусковой момент

170 Н-м для LXM32.D72N4 в 24 А, 400 В, трехфазный<br>170 Н-м для LXM32.D72N4 в 24 А, 480 В, тр

(дополнительные характеристики) непрерывный крутящий момент

62.5 Н-м для LXM32.D72N4 в 24 А, 400 В, трехфазный<br>62.5 Н-м для LXM32.D72N4 в 24 А, 480 В,

(дополнительные характеристики) определение параметров

BMH2052P

(дополнительные характеристики) коэффициент 1_1

-0.0142500000002088 Н·м/об/мин

(дополнительные характеристики) коэффициент 1_2

6.113358020107E-16 Н·м/об/мин²

(дополнительные характеристики) коэффициент 1_3

-6.63098958E-19 Н·м/об/мин³

(дополнительные характеристики) коэффициент 2_1

0 Н·м/об/мин

(дополнительные характеристики) номинальная выходная мощность

6500 Вт для LXM32.D72N4 в 24 А, 400 В, трехфазный<br>6500 Вт для LXM32.D72N4 в 24 А, 480 В, тр

(дополнительные характеристики) долговременная мощность

7.85 Вт

(дополнительные характеристики) коэффициент 1_4

3.286784E-22 Н·м/об/мин4

(дополнительные характеристики) коэффициент 1_5

-7.56257275E-26 Н·м/об/мин5

(дополнительные характеристики) коэффициент 1_6

6.55504E-30 Н·м/об/мин6

(дополнительные характеристики) коэффициент насыщения 3

2.300384407E-19

(дополнительные характеристики) temperature copper hot

135 °C

(дополнительные характеристики) temperature magnet hot

100 °C

(дополнительные характеристики) temperature magnet rt

20 °C

(дополнительные характеристики) коэффициент падения напряжения двигателя

1

(дополнительные характеристики) номинальный вращательный момент

41.6 Н-м для LXM32.D72N4 в 24 А, 400 В, трехфазный<br>41.6 Н-м для LXM32.D72N4 в 24 А, 480 В,

(дополнительные характеристики) максимальная механическая скорость

3800 об/мин

(дополнительные характеристики) номинальная скорость

1500 об/мин. для LXM32.D72N4 в 24 А, 400 В, трехфазный<br>1500 об/мин. для LXM32.D72N4 в 24 А,
