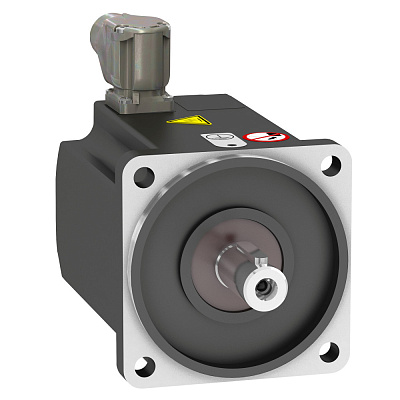

BMP1001R3NA2A

Ширина, мм

0.2

Артикул

BMP1001R3NA2A

Базовая единица

шт

Глубина, мм

0.225

Длина, мм

0.405

Количество в упаковке

1

Минимальный заказ

1

(основные характеристики) тип продукта

синхронный двигатель

(дополнительные характеристики) ширина

128.6 мм

(экологичность предложения) не содержит ртути

да

Класс энергоэффективности

Прочее

Конструктивное исполнение

IM 3001 (B5) (*)

(дополнительные характеристики) вес

3.34 кг

(основные характеристики) краткое название устройства

BMP

(дополнительные характеристики) монтажная опора

фланец, соответствующий международному стандарту

(условия эксплуатации) степень защиты ip

IP65 Стандарт<br>IP67 С комплектом IP67

Подшипник

Прочее

Класс изоляции по IEC

F

(основные характеристики) совместимость серий продукта

Altivar 32<br>Altivar Machine ATV320

Частота вращения

(UN) 1/мин

Производительность

0.75 кВт

Номинальный крутящий момент

2.39

Коэффициент мощности

(UN)

(дополнительные характеристики) электрическое соединение модульного автомат

поворотный угловой соединитель

(основные характеристики) совместимость продукта

преобразователь частоты ATV32 в 0.75 кВт 200 V однофазный<br>преобразователь частоты ATV320 в

Номин. частота

20b07cfa-96de-11ea-8264-50e5493a71d0

Рабочая температура

6f0a006d-96d0-11ea-8264-50e5493a71d0

Степень защиты (IP)

IP65

(основные характеристики) число фаз

однофазный

(дополнительные характеристики) [us] номинальное напряжение питания

230 В

(дополнительные характеристики) тип охлаждения

естественная конвекция

(дополнительные характеристики) тормозной момент

без

Модель/исполнение

Синхронный двигатель перемен. тока

Типоразмер соотв. IEC

100

КПД при полной нагрузке

(UN)

Кратность пускового тока

(UN)

Кратность пускового момента

(UN)

Напряжение антиконденсационного нагревателя

(UN)

Выходная мощность антиконденсационного нагревателя

(UN)

Тип искробезопасности

Нет (без)

Тип конца вала

Key (*)

Вакуумная пропитка под давлением (VPI)

Прочее

Тип напряжения

AC (перемен.)

Номин. напряжение

3153ab72-96ba-11ea-8264-50e5493a71d0

(дополнительные характеристики) макс. ток irms

7.2 А с приводом ATV32 в 0.75 кВт 200 V однофазный<br>7.2 А с приводом ATV320 в 0.75 кВт 200 V

(дополнительные характеристики) диаметр вала

19 мм

(дополнительные характеристики) длина вала

40 мм

(дополнительные характеристики) размер фланца двигателя

100 мм

(дополнительные характеристики) кол-во выхлопных труб двигателя:

1

(дополнительные характеристики) постоянный момент

0.884 Н·м/А в 40 °C

(дополнительные характеристики) кол-во полюсов двигателя

5

(дополнительные характеристики) инерция ротора

3.19 кг·см²

(дополнительные характеристики) активное сопротивление статора

1.28 Ом в 40 °C

(дополнительные характеристики) индуктивность статора

4.08 мГн для q-осев.катушки в 40 °C<br>3.54 мГн для d-осев.катушки в 40 °C

(дополнительные характеристики) максимальная радиальная сила fr

900 N в 1000 об/мин<br>720 N в 2000 об/мин<br>630 N в 3000 об/мин<br>570 N в 4000

(дополнительные характеристики) максимальная осевая сила fa

0,2 x Fr

(дополнительные характеристики) диаметр центрирующего кольца

95 мм

(дополнительные характеристики) глубина центрирующего кольца

3.5 мм

(дополнительные характеристики) количество монтажных отверстий

4

(дополнительные характеристики) диаметр монтажных отверстий

9 мм

(дополнительные характеристики) диаметр окружности монтажных отверстий

115-115 мм

(дополнительные характеристики) конец вала

с шпоночным пазом

(дополнительные характеристики) номинальная выходная мощность

750 Вт с приводом ATV32 в 0.75 кВт 200 V однофазный<br>750 Вт с приводом ATV320 в 0.75 кВт 200

(дополнительные характеристики) номинальный вращательный момент

2.39 Н-м с приводом ATV32 в 0.75 кВт 200 V однофазный<br>2.39 Н-м с приводом ATV320 в 0.75 кВт

(дополнительные характеристики) максимальная механическая скорость

3600 об/мин

(дополнительные характеристики) номинальная скорость

3000 об/мин. с приводом ATV32 в 0.75 кВт 200 V однофазный<br>3000 об/мин. с приводом ATV320 в

(дополнительные характеристики) ширина ключа

6 мм
