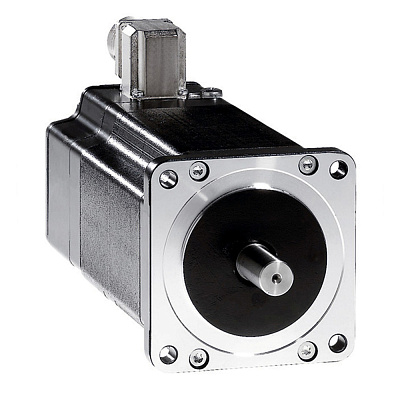

шаговый двигатель lexium ф90 4,52нм
Ширина, мм
0.19
Артикул
BRS39AWB60FCA
Базовая единица
шт
Глубина, мм
0.225
Длина, мм
0.4
Количество в упаковке
1
Минимальный заказ
1
(основные характеристики) тип продукта
управление перемещением для двигателя
(дополнительные характеристики) ширина
141 мм
(дополнительные характеристики) совместимость серий продукта
Lexium SD3
(условия эксплуатации) стандарты
МЭК 60072-1<br>EN 50347
Класс энергоэффективности
Прочее
Конструктивное исполнение
Прочее
(дополнительные характеристики) вес
3.2 кг
(условия эксплуатации) рабочая температура
-25-40 °C
(основные характеристики) [in] номинальный ток
2 А
(основные характеристики) краткое название устройства
BRS3
(дополнительные характеристики) монтажная опора
фланец
(условия эксплуатации) относительная влажность
15-85 % без образования конденсата
(условия эксплуатации) степень защиты ip
втулка вала: IP56 в соответствии с EN/IEC 60034-5<br>для всего, кроме втулки вала: IP56 в соот
Подшипник
Прочее
Класс изоляции по IEC
Прочее
Частота вращения
(UN) 1/мин
Производительность
(UN) кВт
Номинальный крутящий момент
4.52
(дополнительные характеристики) электрическое соединение модульного автомат
разъем
(дополнительные характеристики) погрешность задержки срабатывания
+/- 6 угл. мин.
(условия эксплуатации) виброустойчивость
20 м/с² максимум<br>A в соответствии с EN/IEC 60034-14
Номин. частота
cb63a87f-96bf-11ea-8264-50e5493a71d0
(дополнительные характеристики) разрешение аналогового входа
1,8 °, 0,9 °, 0,72 °, 0,36 °, 0,18 °, 0,09 °, 0,072 °, 0,036 ° угол уступа<br>200, 400, 500, 1
(условия эксплуатации) рабочая высота
<= 1000 м без понижения номинальной мощности
(дополнительные характеристики) сопротивление изоляции
5.8 Ом (обмотка)
Рабочая температура
d03c2639-96bc-11ea-8264-50e5493a71d0
(дополнительные характеристики) коэффициент 2_0
-218.6513 Н-м
Степень защиты (IP)
Прочее
(дополнительные характеристики) срок службы в часах
20000 ч (подшипник)
(дополнительные характеристики) тип охлаждения
естественная конвекция
(дополнительные характеристики) тормозной момент
с
Модель/исполнение
Прочее
(основные характеристики) тип двигателя
3-фазный шаговый двигатель
(дополнительные характеристики) описание напряжения питания
одна фаза 230 В ~<br>одна фаза 115 В ~
(дополнительные характеристики) напряжение 1
115 В
(дополнительные характеристики) напряжение 1 скорость 1 макс.
623.268857857552 об/мин
(дополнительные характеристики) коэффициент 1_0
-218.6513 Н-м
(дополнительные характеристики) напряжение 2
230 В
Типоразмер соотв. IEC
(UN)
(дополнительные характеристики) напряжение 2 скорость 2 макс.
623.268857857552 об/мин
КПД при полной нагрузке
(UN)
Кратность пускового тока
(UN)
(дополнительные характеристики) коэффициент 2_2
-74.6639 Н·м/об/мин²
Кратность пускового момента
(UN)
(дополнительные характеристики) коэффициент 2_3
8.0714 Н·м/об/мин³
Напряжение антиконденсационного нагревателя
(UN)
(дополнительные характеристики) тип кривой
полулогарифмический
Выходная мощность антиконденсационного нагревателя
(UN)
Тип искробезопасности
Нет (без)
Тип конца вала
Прочее
Вакуумная пропитка под давлением (VPI)
Прочее
Тип напряжения
(UN)
Номин. напряжение
d03c2636-96bc-11ea-8264-50e5493a71d0
(дополнительные характеристики) второй вал
без конца второго вала
(дополнительные характеристики) диаметр вала
12 мм
(дополнительные характеристики) длина вала
30 мм
(дополнительные характеристики) размер фланца двигателя
85 мм
(дополнительные характеристики) кол-во полюсов двигателя
6
(дополнительные характеристики) инерция ротора
2.2 кг·см²
(дополнительные характеристики) максимальная радиальная сила fr
100 N (конец первого вала)<br>50 N (конец второго вала)
(дополнительные характеристики) максимальная осевая сила fa
175 N (усилие растяжения)<br>30 N (сила сжатия)
(дополнительные характеристики) диаметр центрирующего кольца
60 мм
(дополнительные характеристики) глубина центрирующего кольца
2 мм
(дополнительные характеристики) количество монтажных отверстий
4
(дополнительные характеристики) диаметр монтажных отверстий
6.5 мм
(дополнительные характеристики) диаметр окружности монтажных отверстий
98.99 мм
(дополнительные характеристики) конец вала
без пазов
(дополнительные характеристики) пиковый пусковой момент
3.82 Н-м
(дополнительные характеристики) непрерывный крутящий момент
3.82 Н-м
(дополнительные характеристики) определение параметров
BRS39A
(дополнительные характеристики) коэффициент 1_1
225.1427 Н·м/об/мин
(дополнительные характеристики) коэффициент 1_2
-74.6639 Н·м/об/мин²
(дополнительные характеристики) коэффициент 1_3
8.0714 Н·м/об/мин³
(дополнительные характеристики) коэффициент 2_1
225.1427 Н·м/об/мин
(дополнительные характеристики) номинальный вращательный момент
4 Н-м
(дополнительные характеристики) максимальная механическая скорость
3000 об/мин
(дополнительные характеристики) пусковой момент при заторможенном роторе
4.52 Н-м
(условия эксплуатации) температурный класс
F обмотка в соответствии с IEC/EN 60034-1
