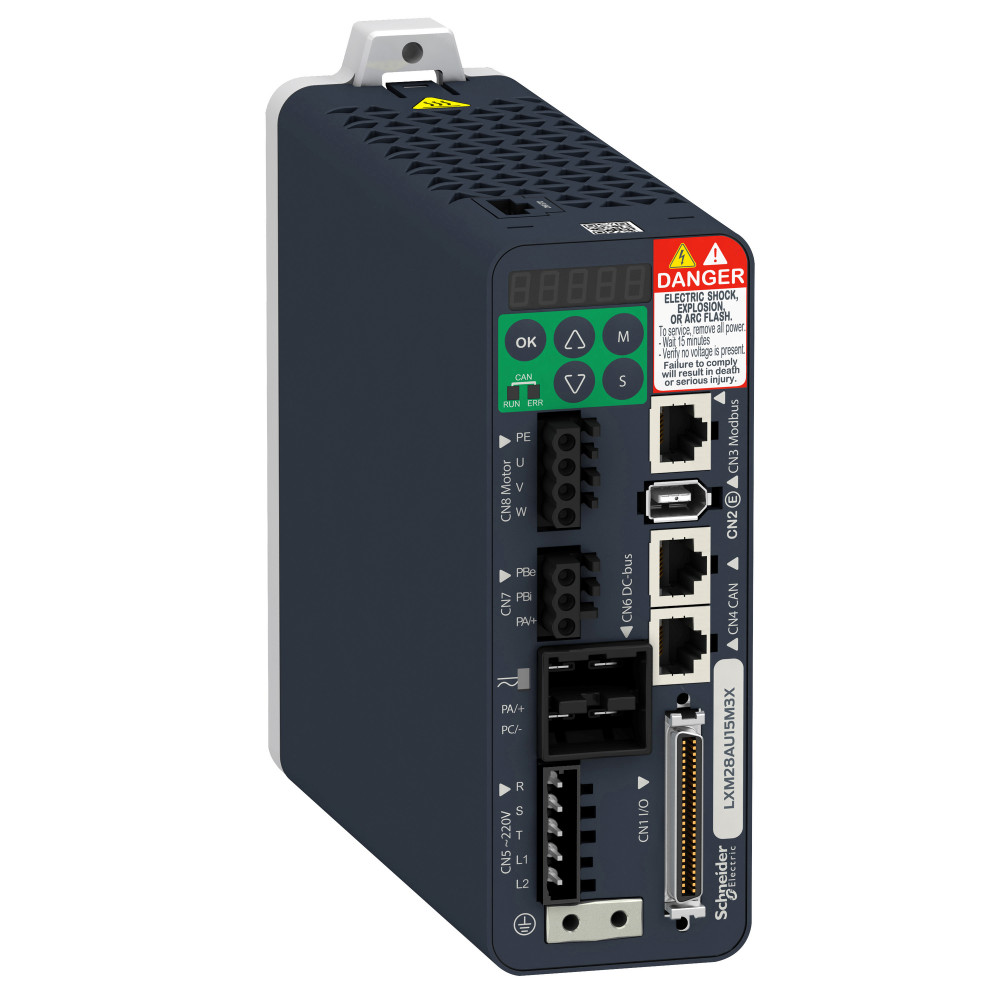

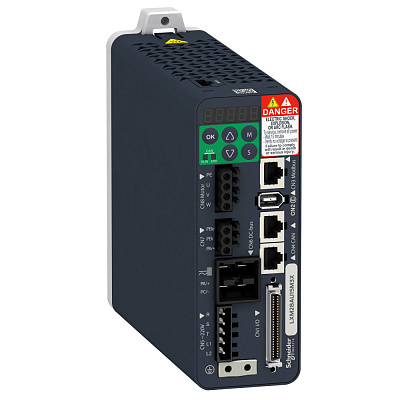

LXM28AU15M3X

Ширина, мм

0.23

Артикул

LXM28AU15M3X

Базовая единица

шт

Глубина, мм

0.075

Длина, мм

0.237

Количество в упаковке

1

Количество интерфейсов PROFINET

95c43732-96bc-11ea-8264-50e5493a71d0

Минимальный заказ

1

(основные характеристики) тип продукта

сервопривод управления перемещением

(дополнительные характеристики) ширина

55 мм

Тип преобразователя

Непосредственный преобразователь

(дополнительные характеристики) тип разъема

RJ45 (CN4) для CANopen, CANmotion

(дополнительные характеристики) маркировка

cULus<br>CSA<br>CE

Количество выход. фаз

9027aa53-96be-11ea-8264-50e5493a71d0

(условия эксплуатации) стандарты

EN/IEC 61800-5-1

(экологичность предложения) не содержит ртути

да

(экологичность предложения) не содержит особо опасных веществ согласно декл

да

(основные характеристики) серия продукта

Lexium 28

(дополнительные характеристики) код совместимости

LXM28A

(дополнительные характеристики) вес

1.2 кг

(дополнительные характеристики) совместимость продукта

серводвигатель BCH2 (130 мм, 3 Двигатель стеки) в 1500 Вт

(дополнительные характеристики) глубина

170 мм

(условия эксплуатации) рабочая температура

0-55 °C

(основные характеристики) краткое название устройства

LXM28A

(дополнительные характеристики) высота

150 мм

(условия эксплуатации) относительная влажность

5-95 % без образования конденсата

(условия эксплуатации) степень защиты ip

IP20

(условия эксплуатации) сертификаты

CSA<br>cULus<br>CE

(дополнительные характеристики) частота сети

47,5...63 Гц

Количество вход. фаз

4dc9f15a-96be-11ea-8264-50e5493a71d0

(условия эксплуатации) категория перенапряжения

III

(дополнительные характеристики) электрическое соединение модульного автомат

пружинный зажим, зажимная способность: 1.3...1.5 мм², AWG 16 (L1-L2)<br>пружинный зажим, зажим

(условия эксплуатации) электромагнитная совместимость

наведенное поле - контрольный уровень: уровень 3категория C3 в соответствии с EN/IEC 61800-3

(дополнительные характеристики) выходное напряжение

<= напряжение питания

(дополнительные характеристики) тип сигнала управления

servo motor encoder feedback CN2

(дополнительные характеристики) тип кабеля

экранированный кабель двигателя (температура: 0-55 °C) медь

(основные характеристики) тип защиты

от обратной полярности: сигнал на входах<br>от короткого замыкания: сигнал выходов<br>то

(дополнительные характеристики) светодиодный индикатор состояния

зарядка: 1 светодиод (красный)<br>RUN: 1 светодиод (зеленый)<br>проверка наличия обрывов

Макс. частота на выходе

2f6f2ab0-96f0-11ea-8264-50e5493a71d0

Макс. выход при линейной нагрузке при номин. выход. напряжении

59ba78d8-96be-11ea-8264-50e5493a71d0

Макс. выход при квадратичной нагрузке при номин. выход. напряжении

4dc9f163-96be-11ea-8264-50e5493a71d0

(условия эксплуатации) виброустойчивость

3M4 амплитуда = 3 мм (f = 9-200 Гц) в соответствии с IEC 60721-3-3

(условия эксплуатации) ударопрочность

10 gn, тип I в соответствии с IEC 60721-3-3

Относительная симметрия сети, допуски по напряжению

65cc60c1-96be-11ea-8264-50e5493a71d0

Относительная симметрия сети, допуски по частоте

1b84dbe7-96d9-11ea-8264-50e5493a71d0

(дополнительные характеристики) тип подключения

V_REF аналоговый вход сигнала напряжения: - 10...10 В, полное сопротивление: 10 кОм, разрешение: 14

(дополнительные характеристики) номер аналогового входа

2

(условия эксплуатации) рабочая высота

<= 1000 м без ухудшения номинальных значений<br>> 1000...2000 м 1 % на 100 м

(основные характеристики) количество дискретных выходов

5 логический выход (CN1) в 12...24 В пост. ток<br>1 выход импульсной последовательности (PTO)

(дополнительные характеристики) напряжение дискретного выхода

12...24 В постоянный ток

(дополнительные характеристики) тип дискретных входов

положительная или отрицательная (CN1)

(дополнительные характеристики) maximum leakage current

4.5 мА

(дополнительные характеристики) скорость передачи

250 kbit/s для шины длиной 100-250 м для CANopen, CANmotion<br>500 kbit/s для шины длиной 4-10

Степень защиты (IP)

IP20

Количество HW-интерфейсов Industrial Ethernet

95c43790-96bc-11ea-8264-50e5493a71d0

Количество HW-интерфейсов RS-232

95c43727-96bc-11ea-8264-50e5493a71d0

Количество HW-интерфейсов RS-422

656456d3-96e6-11ea-8264-50e5493a71d0

Количество HW-интерфейсов RS-485

4dc9f153-96be-11ea-8264-50e5493a71d0

Количество HW-интерфейсов TTY

95c4372b-96bc-11ea-8264-50e5493a71d0

Количество HW-интерфейсов USB

95c4378f-96bc-11ea-8264-50e5493a71d0

Количество параллельных HW-интерфейсов

95c4372a-96bc-11ea-8264-50e5493a71d0

Количество других HW-интерфейсов

95c43712-96bc-11ea-8264-50e5493a71d0

(дополнительные характеристики) рабочее положение

вертикальный

(основные характеристики) число фаз

трехфазный<br>однофазный

(дополнительные характеристики) частота сети питания

50/60 Hz - 5...5 %

(дополнительные характеристики) тип охлаждения

встроенный вентилятор

(основные характеристики) фильтр помех

без фильтра помех

(основные характеристики) линейный ток

10 А, THDI из 166.6 % в 220 В, однофазный<br>10 А, THDI из 144.8 % в 220 В, трехфазный

(дополнительные характеристики) кол-во адресов

1-127 для CANopen, CANmotion

(дополнительные характеристики) непрерывный выходной ток

7 А в 16 кГц

(основные характеристики) физический интерфейс

RS485 для ведомое устройство последоват. линии Modbus

Ширина

e7570371-96c4-11ea-8264-50e5493a71d0

(основные характеристики) способ доступа

ведомый

(основные характеристики) интерфейс связи

CANopen, интегрированный<br>CANmotion, интегрированный<br>CANmotion<br>выход импул

(основные характеристики) число фаз сети

1<br>3

Высота

4e3249cb-96bd-11ea-8264-50e5493a71d0

(основные характеристики) функция защиты

STO (безопасное выключение крутящего момента), интегрированный

(дополнительные характеристики) описание напряжения питания

одна фаза 220 В пер.тока 50…60 Гц<br>три фазы 220 В пер.тока 50…60 Гц

(основные характеристики) фильтр электромагнитной совместимости

Тип 022<br>Тип 021

Глубина

ca18f7e2-96bc-11ea-8264-50e5493a71d0

(дополнительные характеристики) уровень безопасности

SIL 2 в соответствии с IEC 61800-5-2: 2007<br>SIL 2 в соответствии с МЭК 61508-1: 2010<br&g

Сетевое напряжение

2f6f2ab5-96f0-11ea-8264-50e5493a71d0

Частота сети

9027aa55-96be-11ea-8264-50e5493a71d0

Макс. выходное напряжение

65cc60c7-96be-11ea-8264-50e5493a71d0

Номинальный выходной ток I2N

526d866c-96f6-11ea-8264-50e5493a71d0
