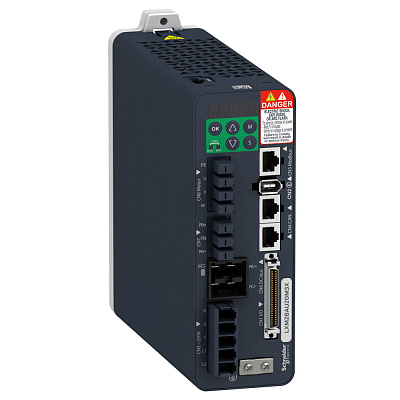

LXM28AU20M3X

Ширина, мм

0.26

Артикул

LXM28AU20M3X

Базовая единица

шт

Глубина, мм

0.098

Длина, мм

0.252

Количество в упаковке

1

Количество интерфейсов PROFINET

95c43732-96bc-11ea-8264-50e5493a71d0

Минимальный заказ

1

(основные характеристики) тип продукта

сервопривод управления перемещением

(дополнительные характеристики) ширина

62 мм

Тип преобразователя

Непосредственный преобразователь

(дополнительные характеристики) тип разъема

RJ45 (CN4) для CANopen, CANmotion

(дополнительные характеристики) маркировка

CE<br>CSA<br>cULus

Количество выход. фаз

9027aa53-96be-11ea-8264-50e5493a71d0

(условия эксплуатации) стандарты

EN/IEC 61800-5-1

(экологичность предложения) не содержит ртути

да

(экологичность предложения) не содержит особо опасных веществ согласно декл

да

(основные характеристики) серия продукта

Lexium 28

(дополнительные характеристики) код совместимости

LXM28A

(дополнительные характеристики) вес

1.7 кг

(дополнительные характеристики) совместимость продукта

серводвигатель BCH2 (130 мм, 4 Двигатель стеки) в 2000 Вт<br>серводвигатель BCH2 (100 мм, 2 Дв

(дополнительные характеристики) глубина

184 мм

(условия эксплуатации) рабочая температура

0-55 °C

(основные характеристики) краткое название устройства

LXM28A

(дополнительные характеристики) высота

170 мм

(условия эксплуатации) относительная влажность

5-95 % без образования конденсата

(условия эксплуатации) степень защиты ip

IP20

(условия эксплуатации) сертификаты

cULus<br>CSA<br>CE

(дополнительные характеристики) частота сети

47,5...63 Гц

Количество вход. фаз

9027aa52-96be-11ea-8264-50e5493a71d0

(дополнительные характеристики) электрическое соединение модульного автомат

пружинный зажим, зажимная способность: 3.3...4 мм², AWG 12 (L1-L2)<br>пружинный зажим, зажимна

(условия эксплуатации) электромагнитная совместимость

наведенное поле - контрольный уровень: уровень 3категория C3 в соответствии с EN/IEC 61800-3

(дополнительные характеристики) выходное напряжение

<= напряжение питания

(дополнительные характеристики) категория перенапряжения

III

(дополнительные характеристики) тип сигнала управления

servo motor encoder feedback CN2

(дополнительные характеристики) тип кабеля

экранированный кабель двигателя (температура: 0-55 °C) медь

(дополнительные характеристики) светодиодный индикатор состояния

зарядка: 1 светодиод (красный)<br>RUN: 1 светодиод (зеленый)<br>проверка наличия обрывов

Макс. частота на выходе

526d8649-96f6-11ea-8264-50e5493a71d0

Макс. выход при линейной нагрузке при номин. выход. напряжении

526d8664-96f6-11ea-8264-50e5493a71d0

Макс. выход при квадратичной нагрузке при номин. выход. напряжении

4dc9f163-96be-11ea-8264-50e5493a71d0

(условия эксплуатации) виброустойчивость

3M4 амплитуда = 3 мм (f = 9-200 Гц) в соответствии с IEC 60721-3-3

(условия эксплуатации) ударопрочность

10 gn, тип I в соответствии с IEC 60721-3-3

Относительная симметрия сети, допуски по напряжению

65cc60c1-96be-11ea-8264-50e5493a71d0

Относительная симметрия сети, допуски по частоте

1b84dbe7-96d9-11ea-8264-50e5493a71d0

(дополнительные характеристики) тип подключения

V_REF аналоговый вход сигнала напряжения: - 10...10 В, полное сопротивление: 10 кОм, разрешение: 14

(дополнительные характеристики) номер аналогового входа

2

(условия эксплуатации) рабочая высота

<= 1000 м без ухудшения номинальных значений<br>> 1000...2000 м 1 % на 100 м

(дополнительные характеристики) напряжение дискретного выхода

12...24 В постоянный ток

(дополнительные характеристики) тип защиты

от обратной полярности: сигнал на входах<br>от короткого замыкания: сигнал выходов<br>то

(дополнительные характеристики) тип дискретных входов

положительная или отрицательная (CN1)

(дополнительные характеристики) maximum leakage current

1.35 мА

(дополнительные характеристики) количество дискретных входов

8 программируемый (CN1)<br>1 вход импульсной последовательности (PTI) (CN1)<br>2 быстрый

(дополнительные характеристики) скорость передачи

250 kbit/s для шины длиной 100-250 м для CANopen, CANmotion<br>500 kbit/s для шины длиной 4-10

Степень защиты (IP)

IP20

Количество HW-интерфейсов Industrial Ethernet

95c43790-96bc-11ea-8264-50e5493a71d0

Количество HW-интерфейсов RS-232

95c43727-96bc-11ea-8264-50e5493a71d0

Количество HW-интерфейсов RS-422

656456d3-96e6-11ea-8264-50e5493a71d0

Количество HW-интерфейсов RS-485

4dc9f153-96be-11ea-8264-50e5493a71d0

Количество HW-интерфейсов TTY

95c4372b-96bc-11ea-8264-50e5493a71d0

Количество HW-интерфейсов USB

95c4378f-96bc-11ea-8264-50e5493a71d0

Количество параллельных HW-интерфейсов

95c4372a-96bc-11ea-8264-50e5493a71d0

Количество других HW-интерфейсов

95c43712-96bc-11ea-8264-50e5493a71d0

(дополнительные характеристики) рабочее положение

вертикальный

(дополнительные характеристики) частота сети питания

50/60 Hz - 5...5 %

(дополнительные характеристики) физический интерфейс

RS485 для ведомое устройство последоват. линии Modbus

(дополнительные характеристики) тип охлаждения

встроенный вентилятор

(основные характеристики) линейный ток

8.7 А, THDI из 137.1 % в 220 В, трехфазный

(дополнительные характеристики) кол-во адресов

1-127 для CANopen, CANmotion

(дополнительные характеристики) непрерывный выходной ток

12 А в 8 кГц

Ширина

c772cb4e-96d8-11ea-8264-50e5493a71d0

Высота

662d928d-96bd-11ea-8264-50e5493a71d0

(дополнительные характеристики) описание напряжения питания

три фазы 220 В пер.тока 50…60 Гц

Глубина

962bd9ba-96be-11ea-8264-50e5493a71d0

(дополнительные характеристики) уровень безопасности

SIL 2 в соответствии с IEC 61800-5-2: 2007<br>SIL 2 в соответствии с МЭК 61508-1: 2010<br&g

Сетевое напряжение

2f6f2ab5-96f0-11ea-8264-50e5493a71d0

Частота сети

9027aa55-96be-11ea-8264-50e5493a71d0

Макс. выходное напряжение

65cc60c7-96be-11ea-8264-50e5493a71d0

Номинальный выходной ток I2N

77e4db3a-96be-11ea-8264-50e5493a71d0

(дополнительные характеристики) число фаз сети

трехфазный
