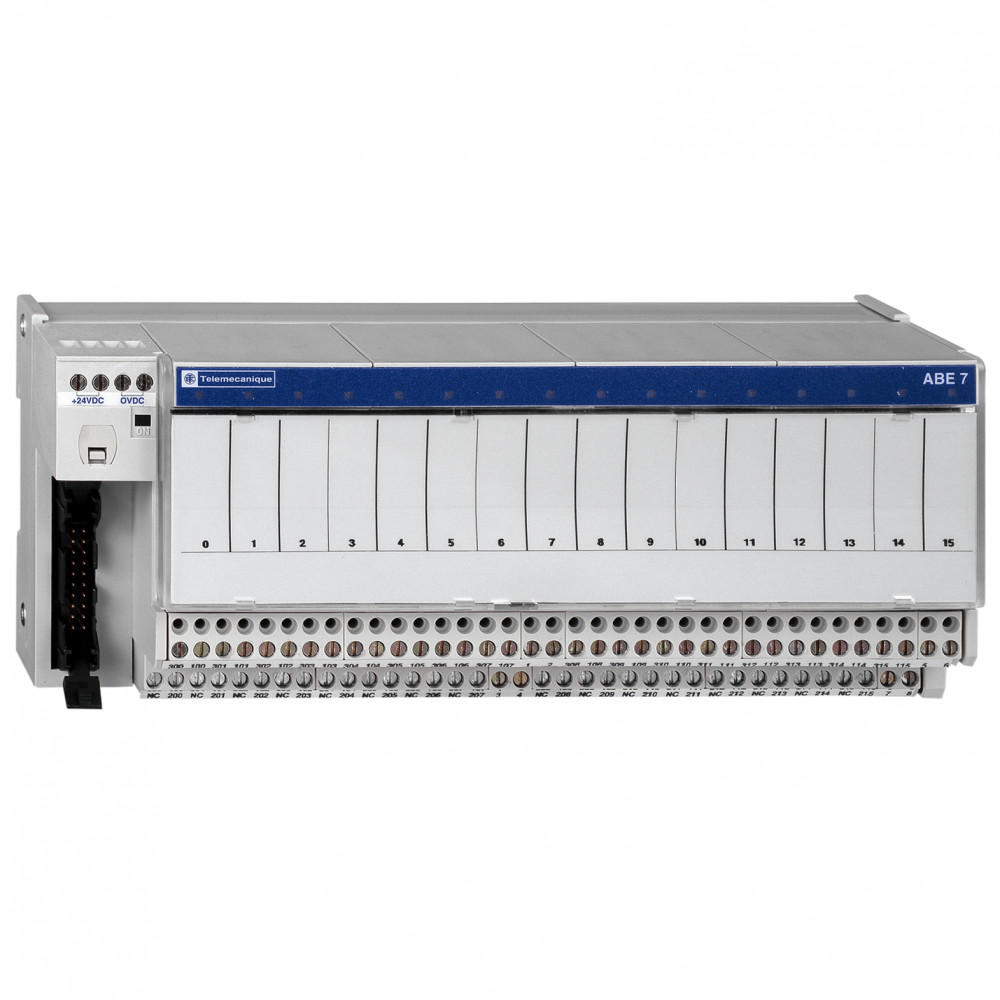

ABE7S16E2B1

Ширина, мм

0.083

Артикул

ABE7S16E2B1

Базовая единица

шт

Глубина, мм

0.07

Длина, мм

0.21

Количество в упаковке

1

Минимальный заказ

1

(основные характеристики) тип продукта

доп. блок полупроводникового входного реле

(дополнительные характеристики) [ui] номинальное напряжение изоляции

2000 В

(условия эксплуатации) стандарты

МЭК 61131-2 тип 1

(условия эксплуатации) степень загрязнения

2 в соответствии с IEC 60664-1

(экологичность предложения) не содержит ртути

да

(экологичность предложения) не содержит особо опасных веществ согласно декл

да

(основные характеристики) серия продукта

Modicon ABE7

(дополнительные характеристики) вес

0.37 кг

(дополнительные характеристики) соединения – клеммы

винтовые зажимы, 1 x 0,09,.0,1 x 1,5 мм², 0.09-1.5 мм² (AWG 28...AWG 16) гибкий с кабельным наконечн

(условия эксплуатации) степень защиты ip

IP2x в соответствии с IEC 60529

(условия эксплуатации) сертификаты

LROS (Lloyds register of shipping)<br>UL<br>DNV<br>CSA<br>GL<br>BV

(дополнительные характеристики) момент затяжки

0.6 Н-м с плоск. Ø 3,5 мм отвертка

(условия эксплуатации) рабочая температура окружающей среды

-5-60 °C в соответствии с IEC 61131-2

(основные характеристики) количество каналов

16

(основные характеристики) [up] номинальное импульсное выдерживаемое напряже

2.5 кВ в соответствии с IEC 60947-1

(основные характеристики) номинальное напряжение питания [us]

24 В пост. ток (конец со стороны ПЛК)<br>24 В пост. ток (конец датчика)

(дополнительные характеристики) частота коммутации

<= 1000 Hz рабочий цикл: 50 %

(условия эксплуатации) электрическая прочность изоляции

2000 В в 50/60 Гц в соответствии с IEC 60947-1

(дополнительные характеристики) макс. коммутируемый ток

15 мА (конец со стороны ПЛК)

Длина

9c483c71-96d4-11ea-8264-50e5493a71d0

(основные характеристики) тип защиты

встроенный предохранитель 1 А 5 x 20 мм быстродействующий конец со стороны ПЛК<br>задаваем. вн

Поперечн. сечение подключ. однопроволочного (жесткого) провода

9c483c7a-96d4-11ea-8264-50e5493a71d0

Поперечн. сечение подключ. тонкопроволочного провода без наконечника

d03c263e-96bc-11ea-8264-50e5493a71d0

Поперечн. сечение подключ. многопроволочного (гибкого) провода

d03c263a-96bc-11ea-8264-50e5493a71d0

(условия эксплуатации) виброустойчивость

2 gn (частота= 10-150 Гц) в соответствии с IEC 60068-2-6

(условия эксплуатации) ударопрочность

15 gn для 11 мс в соответствии с IEC 60068-2-27

(условия эксплуатации) стойкость к коммутационным помехам

2 кВ уровень 3 в соответствии с IEC 61000-4-4

(условия эксплуатации) стойкость к электростатическому разряду

4 кВ (контакт) уровень 3 в соответствии с IEC 61000-4-2<br>8 кВ (воздух) уровень 3 в соответст

(дополнительные характеристики) способ установки

защелками (35 мм симметричная DIN-рейка)<br>винтами (сплошная плата с монтажным комплектом)

(условия эксплуатации) температура окружающего воздуха при хранении

-40-80 °C в соответствии с IEC 61131-2

Материал изоляции корпуса

61e1da97-96cd-11ea-8264-50e5493a71d0

(основные характеристики) тип клеммного блока

съемный

Рабочая температура

963f47ad-96d4-11ea-8264-50e5493a71d0

Класс негорючести изоляц. материала согл. UL94

e23cc897-96bc-11ea-8264-50e5493a71d0

Ширина/размер ячейки

9c483c8a-96d4-11ea-8264-50e5493a71d0

Высота (на мин. возможной высоте установки)

9c483c77-96d4-11ea-8264-50e5493a71d0

Тип электрич. соединения 1

Винтовое соединение

(дополнительные характеристики) время срабатывания

<= 0,05 мс из сост. 0 в 1<br><= 0,4 мс из сост. 1 в 0

Тип электрич. соединения 2

Разъемное (штепсельное) соединение

Позиция соединения

Сверху

Номин. ток In

a2454460-96d4-11ea-8264-50e5493a71d0

(дополнительные характеристики) минимальный коммутируемый ток

1 мА для конец со стороны ПЛК

Способ монтажа

DIN-рейка (с ?-профилем) 35 мм

Цвет

Серый

Номин. напряжение

98467ae0-96ba-11ea-8264-50e5493a71d0
