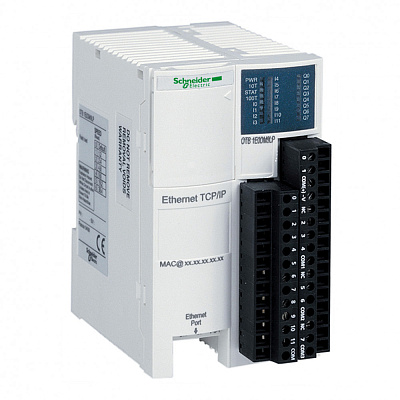

OTB1E0DM9LP

Ширина, мм

0.105

Артикул

OTB1E0DM9LP

Базовая единица

шт

Глубина, мм

0.075

Длина, мм

0.13

Количество в упаковке

1

Минимальный заказ

1

Сертифицировано по IEC 61508

Нет (без)

(основные характеристики) тип продукта

модуль распределенного вв/выв.

(дополнительные характеристики) маркировка

CE

(условия эксплуатации) стандарты

CSA<br>CSA C22.2 № 213 Класс I Сектор 2 Группа B<br>CSA C22.2 № 213 Класс I Сектор 2 Гру

(условия эксплуатации) степень загрязнения

2 в соответствии с EN 60664<br>2 в соответствии с IEC 60664

(экологичность предложения) не содержит ртути

да

(основные характеристики) серия продукта

Modicon OTB

(дополнительные характеристики) вес

0.185 кг

(условия эксплуатации) рабочая температура

0-55 °C

(условия эксплуатации) относительная влажность

30-95 % без образования конденсата

(условия эксплуатации) степень защиты ip

IP20

(дополнительные характеристики) сопротивление контакта

30 мОм

(условия эксплуатации) высота над уровнем моря

0...2000 м

(условия эксплуатации) сертификаты

cULus

(дополнительные характеристики) электрическая износостойкость

500000 циклы AC-1 с 500 В·А загрузка для релейный выход<br>500000 циклы AC-14 с 250 В·А загруз

Категория взрывобезопасности по газу

Нет (без)

Категория взрывобезопасности по пыли

Нет (без)

(условия эксплуатации) электрическая прочность изоляции

500 В между зажимами вх/вых. и заземления<br>500 В между источником питания и землей

(дополнительные характеристики) светодиодный индикатор состояния

вв/выв.: 1 светодиод на каждый канал (зеленый)<br>10T: 1 светодиод (зеленый)<br>PWR: 1 с

(дополнительные характеристики) потребляемый ток

30 мА в 5 V пост. ток (в состоянии "1") релейный выход<br>40 мА в 24 V пост. ток (в

(дополнительные характеристики) макс. пусковой ток

1 А для транзисторный выход<br>50 А для цепь питания

(условия эксплуатации) виброустойчивость

0,075 мм в 10-57 Гц в 35 мм симметричная DIN-рейка<br>1 gn в 57-150 Гц в 35 мм симметричная DI

(условия эксплуатации) ударопрочность

15 gn для 11 мс в соответствии с EN 61131<br>15 gn для 11 мс в соответствии с IEC 61131

(условия эксплуатации) стойкость к коммутационным помехам

1 кВ в соответствии с IEC 61000-4-4 (полупроводниковый вх/вых. 24 В)<br>2 кВ в соответствии с

(условия эксплуатации) стойкость к кратковременным исчезновениям напряжения

10 мс для цепь питания

(условия эксплуатации) стойкость к электростатическому разряду

4 кВ в контакте в соответствии с IEC 61000-4-2<br>8 кВ в воздухе в соответствии с EN 61000-4-2

(дополнительные характеристики) способ установки

защелками (35 мм симметричная DIN-рейка)<br>винтами (панель с крепежным комплектом)<br>в

(дополнительные характеристики) входной импеданс

3.4 кОм для I2...I5<br>3.4 кОм для I8...I11<br>5.7 кОм для I0...I1<br>5.7 кОм для

Напряжение питания 50 Гц перемен. тока (AC)

95c4372d-96bc-11ea-8264-50e5493a71d0

Напряжение питания 60 Гц перемен. тока (AC)

95c4372c-96bc-11ea-8264-50e5493a71d0

(дополнительные характеристики) тип цепи питания

пост. ток

(дополнительные характеристики) сопротивление изоляции

>= 10 MOhm между зажимами вх/вых. и заземления<br>>= 10 MOhm между источником питания и

(основные характеристики) количество дискретных выходов

2 полупроводниковый PNP для Q0...Q1 выходная логика: источник<br>6 реле для Q2...Q7

(дополнительные характеристики) напряжение дискретного выхода

24 В пост. ток полупроводниковый выход(ы)<br>240 В пер. ток реле выход(ы)<br>30 В пост.

(дополнительные характеристики) тип дискретного входа

NPN или PNP

(основные характеристики) ток дискретного входа

5 мА для I0...I1<br>5 мА для I6...I7<br>7 мА для I2...I5<br>7 мА для I8...I11

(дополнительные характеристики) время срабатывания

300 µs в состоянии 0 для реле<br>300 µs в состоянии "1" для реле<br>5 µs в сос

(дополнительные характеристики) maximum leakage current

0.1 мА в состоянии 0 для полупроводниковый

Степень защиты (IP)

IP20

Тип питающего напряжения

ca18f796-96bc-11ea-8264-50e5493a71d0

Ширина

e7570371-96c4-11ea-8264-50e5493a71d0

Высота

89b4b0c1-96bc-11ea-8264-50e5493a71d0

Глубина

abdde4bb-96bc-11ea-8264-50e5493a71d0

Категория согл. EN 954-1

1
