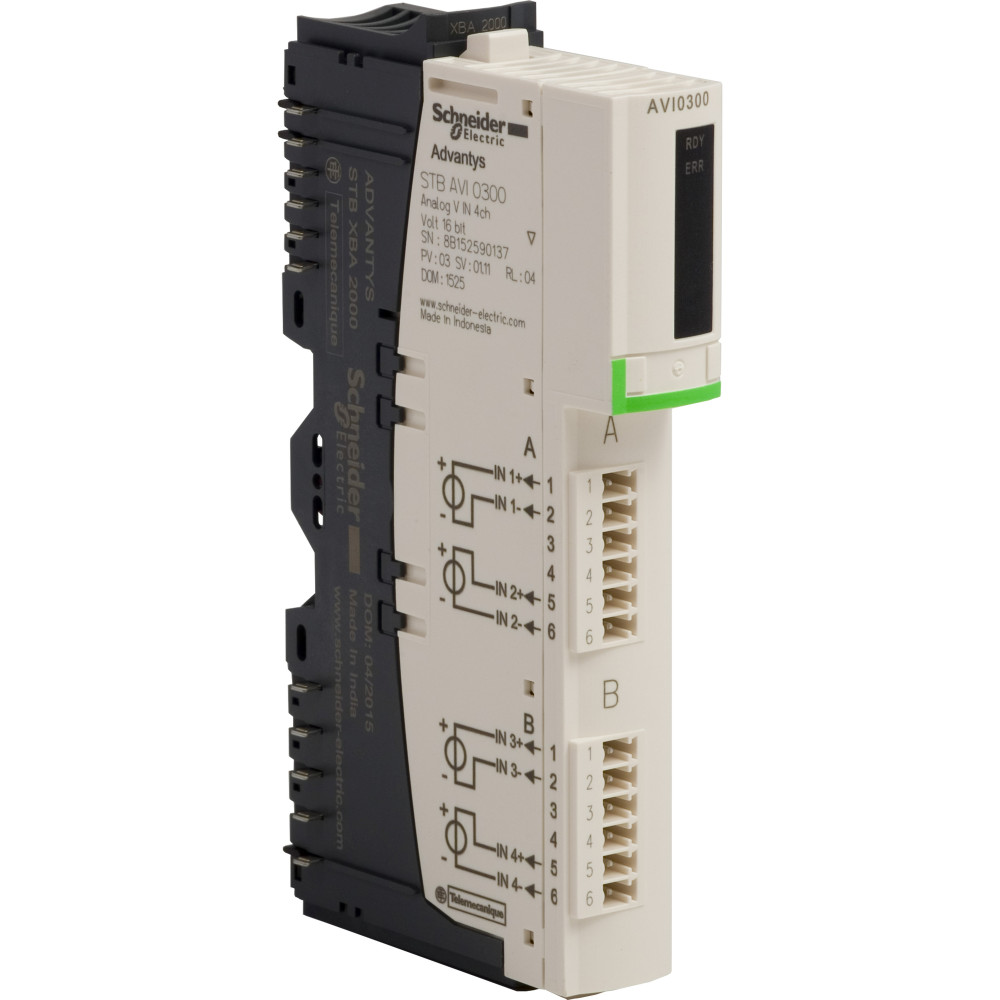

STBAVI0300K

Ширина, мм

0.08

Артикул

STBAVI0300K

Базовая единица

шт

Глубина, мм

0.03

Длина, мм

0.13

Количество в упаковке

1

Количество интерфейсов PROFINET

b1feb0b7-96bc-11ea-8264-50e5493a71d0

Минимальный заказ

1

Количество беспроводных HW-интерфейсов

b1feb0b8-96bc-11ea-8264-50e5493a71d0

Сертифицировано по IEC 61508

(UN)

(основные характеристики) тип продукта

стандартный комплект аналогового входа

(дополнительные характеристики) маркировка

CE

(условия эксплуатации) степень загрязнения

2 в соответствии с IEC 60664-1

(экологичность предложения) не содержит ртути

да

(основные характеристики) серия продукта

Modicon STB решение по распределенным входам/выходам

(условия эксплуатации) рабочая температура

-25-70 °C

(условия эксплуатации) относительная влажность

95-95 % в 60-60 °C без образования конденсата

(условия эксплуатации) степень защиты ip

IP20 в соответствии с EN 61131-2 класс 1

(условия эксплуатации) высота над уровнем моря

<= 2000 м

(условия эксплуатации) температура окружающей среды при работе

- 13...158 °F без ухудшения номинальных значений

(условия эксплуатации) сертификаты

FM класс 1 раздел 2<br>UL<br>CSA<br>ATEX Cat 3G<br>C-Tick

Тип подключения

(UN)

(условия эксплуатации) категория перенапряжения

II

Категория взрывобезопасности по газу

(UN)

Категория взрывобезопасности по пыли

(UN)

(основные характеристики) совместимость продукта

монтажное основание STBXBA1000<br>модуль распределения питания STBPDT3100/3105

(основные характеристики) номинальное напряжение питания [us]

24 В пост. ток

(дополнительные характеристики) состав комплекта

модуль STBAVI0300<br>STBXTS1100, 6-контактный блок винтовых зажимов<br>STBXTS2100, 6-кон

(дополнительные характеристики) светодиодный индикатор состояния

состояние модуля (RDY): 1 светодиод (зеленый)<br>ошибка модуля (ERR): 1 светодиод (красный)

(дополнительные характеристики) питание

модуль распределения питания

(дополнительные характеристики) потребляемый ток

90 мА в 5 V пост. ток для логическая шина

(условия эксплуатации) виброустойчивость

+/-0.35 мм в 10-58 Гц<br>3 gn в 58-150 Гц в симметричная DIN рейка 35 x 7,5 мм<br>5 gn в

(условия эксплуатации) ударопрочность

30 gn для 11 мс в соответствии с МЭК 88 ссылка 2-27

(условия эксплуатации) температура окружающего воздуха при хранении

-40...185 °F без ухудшения номинальных значений<br>-40-85 °C без ухудшения номинальных значени

(дополнительные характеристики) входной импеданс

400 кОм

(дополнительные характеристики) разрешение аналогового входа

15 бит + знак

(дополнительные характеристики) тип подключения

напряжение +/- 10 V<br>напряжение +/- 5 V<br>напряжение 0...10 V<br>напряжение 0..

(дополнительные характеристики) номер аналогового входа

4

Напряжение питания 50 Гц перемен. тока (AC)

b1feb0b6-96bc-11ea-8264-50e5493a71d0

Напряжение питания 60 Гц перемен. тока (AC)

b1feb0b5-96bc-11ea-8264-50e5493a71d0

Количество аналог. входов

95c437e5-96bc-11ea-8264-50e5493a71d0

Количество аналог. выходов

95c437e6-96bc-11ea-8264-50e5493a71d0

(дополнительные характеристики) формат данных

EN 61131-2<br>IEC 61131-2

(дополнительные характеристики) maximum supply current for sensors

100 мА на входные каналы

Степень защиты (IP)

(UN)

Тип питающего напряжения

b1feb08b-96bc-11ea-8264-50e5493a71d0

Количество HW-интерфейсов Industrial Ethernet

b1feb0b0-96bc-11ea-8264-50e5493a71d0

Количество HW-интерфейсов RS-232

b1feb0b2-96bc-11ea-8264-50e5493a71d0

Количество HW-интерфейсов RS-422

b1feb0b1-96bc-11ea-8264-50e5493a71d0

Количество HW-интерфейсов RS-485

b1feb0ae-96bc-11ea-8264-50e5493a71d0

Количество HW-интерфейсов TTY

b1feb0b4-96bc-11ea-8264-50e5493a71d0

Количество параллельных HW-интерфейсов

b1feb0b3-96bc-11ea-8264-50e5493a71d0

Количество других HW-интерфейсов

b1feb0af-96bc-11ea-8264-50e5493a71d0

Ширина

3153ab0b-96ba-11ea-8264-50e5493a71d0

Высота

3153ab0a-96ba-11ea-8264-50e5493a71d0

Глубина

3153ab0d-96ba-11ea-8264-50e5493a71d0

Категория согл. EN 954-1

(UN)

Разделение аналог. входов

95c437f0-96bc-11ea-8264-50e5493a71d0

Разделение аналог. выходов

95c437f1-96bc-11ea-8264-50e5493a71d0
