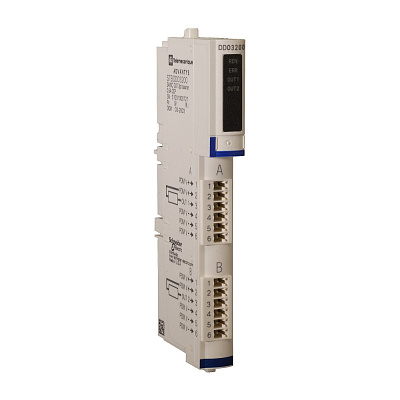

STBDDO3200K

Ширина, мм

0.08

Артикул

STBDDO3200K

Базовая единица

шт

Глубина, мм

0.027

Длина, мм

0.13

Количество в упаковке

1

Количество интерфейсов PROFINET

95c43732-96bc-11ea-8264-50e5493a71d0

Минимальный заказ

1

Количество беспроводных HW-интерфейсов

95c43733-96bc-11ea-8264-50e5493a71d0

Сертифицировано по IEC 61508

Нет (без)

(основные характеристики) тип продукта

стандартный комплект дискретного выхода

(дополнительные характеристики) ширина

128.3 мм

(дополнительные характеристики) маркировка

CE

(условия эксплуатации) стандарты

EN/IEC 61131-2

(условия эксплуатации) степень загрязнения

2 в соответствии с IEC 60664-1

(экологичность предложения) не содержит ртути

да

(основные характеристики) серия продукта

Modicon STB решение по распределенным входам/выходам

(дополнительные характеристики) вес

0.112 кг

(дополнительные характеристики) совместимость продукта

монтажное основание блока вв/выв. STBXBA1000<br>модуль распределения питания STBPDT3100/3105

(дополнительные характеристики) глубина

70 мм

(дополнительные характеристики) высота

13.9 мм

(условия эксплуатации) относительная влажность

95-95 % в 60-60 °C без образования конденсата

(условия эксплуатации) высота над уровнем моря

<= 2000 м

(условия эксплуатации) температура окружающей среды при работе

32...140 °F без ухудшения номинальных значений

(условия эксплуатации) сертификаты

CSA<br>UL<br>FM класс 1 раздел 2

Тип подключения

Винтовое соединение

(основные характеристики) степень защиты ip

IP20 в соответствии с EN 61131-2 класс 1

(условия эксплуатации) категория перенапряжения

II

(условия эксплуатации) рабочая температура окружающей среды

0-60 °C (без ухудшения номинальных значений)

Категория взрывобезопасности по газу

Нет (без)

Категория взрывобезопасности по пыли

Нет (без)

(дополнительные характеристики) выходное напряжение

19.2...30 V пост. ток

(дополнительные характеристики) номинальное напряжение питания [us]

24 В пост. ток

(дополнительные характеристики) состав комплекта

STBXTS2100, 6-контактный блок пружинных зажимов<br>монтажное основание STBXBA1000<br>мод

Ток на входе на сигнале 1

c414c7f9-96bc-11ea-8264-50e5493a71d0

(дополнительные характеристики) питание

модуль распределения питания

(дополнительные характеристики) потребляемый ток

50 мА в 5 V пост. ток для логическая шина

(условия эксплуатации) виброустойчивость

3 gn в 58-150 Гц в симметричная DIN рейка 35 x 7,5 мм<br>5 gn в 58-150 Гц в симметричная DIN р

(условия эксплуатации) ударопрочность

30 gn для 11 мс в соответствии с МЭК 88 ссылка 2-27

(условия эксплуатации) температура окружающего воздуха при хранении

-40...185 °F без ухудшения номинальных значений<br>-40-85 °C без ухудшения номинальных значени

(основные характеристики) светодиодный индикатор состояния

состояние модуля (RDY): 1 светодиод (зеленый)<br>состояние канала (OUT1 - OUT2): 1 светодиод н

Напряжение питания 50 Гц перемен. тока (AC)

95c4372d-96bc-11ea-8264-50e5493a71d0

Напряжение питания 60 Гц перемен. тока (AC)

95c4372c-96bc-11ea-8264-50e5493a71d0

Количество цифров. входов

be1a21dc-96bc-11ea-8264-50e5493a71d0

Количество цифров. выходов

be1a21db-96bc-11ea-8264-50e5493a71d0

(основные характеристики) количество дискретных выходов

2

Предельно допуст. напряжение на выходе

c414c7f5-96bc-11ea-8264-50e5493a71d0

Предельно допуст. напряжение на входе

c414c7f4-96bc-11ea-8264-50e5493a71d0

(дополнительные характеристики) напряжение дискретного выхода

24 В

(дополнительные характеристики) тип защиты

защита по питанию встроенный предохранитель на PDM выдержка времени 10 А<br>защита от включени

Задержка при обмене сигналом

c414c7fa-96bc-11ea-8264-50e5493a71d0

(дополнительные характеристики) время срабатывания

575 µs из вкл. в откл.<br>620 µs из откл. во вкл.

(дополнительные характеристики) сброс

ручной или автоматический сброс отказ последовательного порта COM

(дополнительные характеристики) maximum leakage current

0.4 мА в состоянии 0 30 В

(дополнительные характеристики) тип дискретного выхода

полупроводниковый

Степень защиты (IP)

IP20

Тип выход. напряжения

DC (постоян.)

Тип питающего напряжения

ca18f796-96bc-11ea-8264-50e5493a71d0

Количество HW-интерфейсов Industrial Ethernet

95c43790-96bc-11ea-8264-50e5493a71d0

Количество HW-интерфейсов RS-232

95c43727-96bc-11ea-8264-50e5493a71d0

Количество HW-интерфейсов RS-422

95c43726-96bc-11ea-8264-50e5493a71d0

Количество HW-интерфейсов RS-485

95c43711-96bc-11ea-8264-50e5493a71d0

Количество HW-интерфейсов TTY

95c4372b-96bc-11ea-8264-50e5493a71d0

Количество параллельных HW-интерфейсов

95c4372a-96bc-11ea-8264-50e5493a71d0

Количество других HW-интерфейсов

95c43712-96bc-11ea-8264-50e5493a71d0

Тип вход. напряжения

ca18f7e5-96bc-11ea-8264-50e5493a71d0

Выход. ток

c414c7f8-96bc-11ea-8264-50e5493a71d0

Ширина

abdde4ba-96bc-11ea-8264-50e5493a71d0

Высота

abdde513-96bc-11ea-8264-50e5493a71d0

Глубина

abdde4bb-96bc-11ea-8264-50e5493a71d0

Категория согл. EN 954-1

1

Тип цифров. выхода

Прочее
