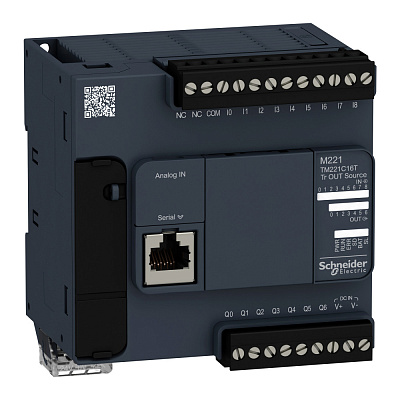

TM221C16T

Ширина, мм

0.139

Артикул

TM221C16T

Базовая единица

шт

Глубина, мм

0.106

Длина, мм

0.14

Количество в упаковке

1

Количество интерфейсов PROFINET

95c43732-96bc-11ea-8264-50e5493a71d0

Минимальный заказ

1

Количество беспроводных HW-интерфейсов

95c43733-96bc-11ea-8264-50e5493a71d0

Сертифицировано по IEC 61508

Нет (без)

(основные характеристики) тип продукта

логический контроллер

(дополнительные характеристики) ширина

95 мм

(дополнительные характеристики) изоляция

между входом и внутренней логикой в 500 В переменный ток<br>неизолиров.между входами<br>

(дополнительные характеристики) маркировка

CE

(условия эксплуатации) стандарты

EN/МЭК 61010-2-201<br>EN/IEC 61131-2<br>EN/IEC 60664-1

(условия эксплуатации) степень загрязнения

<= 2

(экологичность предложения) не содержит ртути

да

(экологичность предложения) не содержит особо опасных веществ согласно декл

да

(основные характеристики) серия продукта

Modicon M221

(дополнительные характеристики) вес

0.346 кг

(дополнительные характеристики) глубина

70 мм

(дополнительные характеристики) монтажная опора

top hat type TH35-15 рейка в соответствии с IEC 60715<br>top hat type TH35-7.5 рейка в соответ

(дополнительные характеристики) высота

90 мм

(условия эксплуатации) относительная влажность

10-95 %, без образования конденсата (в действии)<br>10-95 %, без образования конденсата (при х

(условия эксплуатации) степень защиты ip

IP20 с защитной крышкой на месте

(дополнительные характеристики) локальная индикация

PWR: 1 светодиод (зеленый)<br>RUN: 1 светодиод (зеленый)<br>ошибка модуля (ERR): 1 свето

(условия эксплуатации) высота над уровнем моря

0...2000 м

(условия эксплуатации) сертификаты

RCM<br>IACS E10<br>LR<br>cULus<br>CSA<br>ABS<br>EAC<br>DNV

(дополнительные характеристики) механическая износостойкость

20000000 циклы для транзисторный выход

(дополнительные характеристики) время сброса

1 с автоматический сброс

(дополнительные характеристики) электрическое соединение модульного автомат

съемный клеммный блок с винтовыми зажимами для входов<br>съемный клеммный блок с винтовыми заж

(условия эксплуатации) рабочая температура окружающей среды

-10-55 °C (горизонтальная утановка)<br>-10-35 °C (вертикальная установка)

Категория взрывобезопасности по газу

Нет (без)

Категория взрывобезопасности по пыли

Нет (без)

(дополнительные характеристики) выдерживаемая импульсная помеха

2 кВ линии питания (пер) общий режим в соответствии с EN/IEC 61000-4-5<br>2 кВ выход реле общи

(дополнительные характеристики) тип сигнала управления

импульс/направление<br>A/B<br>одна фаза

(дополнительные характеристики) доступные функции

генератор частоты<br>PWM<br>PLS

(основные характеристики) тип защиты

защита от перегрузки и короткого замыкания в 0.2 А

Количество релейных выходов

b259e5a8-96db-11ea-8264-50e5493a71d0

(основные характеристики) питание

(последов.)питание последовательного канала: 5 В, <200 мА

(дополнительные характеристики) макс. пусковой ток

35 А

(условия эксплуатации) виброустойчивость

3,5 мм в 5-8.4 Гц в симметричная рейка<br>3,5 мм в 5-8.4 Гц в панельный монтаж<br>1 gn в

(условия эксплуатации) ударопрочность

147 м/с² для 11 мс

(условия эксплуатации) стойкость к коммутационным помехам

2 кВ в соответствии с EN/IEC 61000-4-4 (линии питания)<br>2 кВ в соответствии с EN/IEC 61000-4

(условия эксплуатации) стойкость к электромагнитным полям

10 В/м 80 МГц...1 ГГц в соответствии с EN/IEC 61000-4-3<br>3 В/м 1.4 ГГц...2 ГГц в соответстви

(условия эксплуатации) стойкость к электростатическому разряду

8 кВ в воздухе в соответствии с EN/IEC 61000-4-2<br>4 кВ при контакте в соответствии с EN/IEC

(дополнительные характеристики) входной импеданс

3.4 кОм для дискретный вход<br>100 kOhm для аналоговый вход<br>4.9 кОм для быстродейству

(дополнительные характеристики) разрешение аналогового входа

10 бит

(условия эксплуатации) характеристики окружающей среды

обычные и опасные зоны

Напряжение питания 50 Гц перемен. тока (AC)

b259e5a2-96db-11ea-8264-50e5493a71d0

Напряжение питания 60 Гц перемен. тока (AC)

b259e5a1-96db-11ea-8264-50e5493a71d0

Количество цифров. входов

6c1d785e-96dd-11ea-8264-50e5493a71d0

Количество цифров. выходов

6c1d785d-96dd-11ea-8264-50e5493a71d0

Количество аналог. входов

abdde519-96bc-11ea-8264-50e5493a71d0

Количество аналог. выходов

abdde4cb-96bc-11ea-8264-50e5493a71d0

(дополнительные характеристики) предельный уровень коммутации напряжения в

<= 5 В для вход

(дополнительные характеристики) напряжение дискретного выхода

24 В пост. ток

(дополнительные характеристики) ток дискретного входа

7 мА для дискретный вход<br>5 мА для быстродействующий вход

(дополнительные характеристики) протокол порта обмена данными

USB порт: USB протокол - SoMachine-Network<br>последов. канал без развязки: Modbus протокол ве

(дополнительные характеристики) время срабатывания

35 мкс выключение, I2...I5 клемма(ы) для вход<br>5 µs включение, I0, I1, I6, I7 клемма(ы) для

(дополнительные характеристики) тип дискретных входов

"приемник" или "источник" (положительн./отрицательн.)

(дополнительные характеристики) maximum leakage current

0.1 мА для транзисторный выход

(дополнительные характеристики) тип дискретного выхода

транзисторный

(дополнительные характеристики) maximum voltage drop

<1 В

(дополнительные характеристики) скорость передачи

1,2...1150,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 15-15 м для RS485<br>1,2...115

Тип питающего напряжения

ca18f796-96bc-11ea-8264-50e5493a71d0

Тип памяти

RAM

Объем памяти

6c1d7860-96dd-11ea-8264-50e5493a71d0

Время обработки (1К, бинарная операция)

6c1d7861-96dd-11ea-8264-50e5493a71d0

Количество HW-интерфейсов Industrial Ethernet

95c43790-96bc-11ea-8264-50e5493a71d0

Количество HW-интерфейсов RS-232

6f0a005d-96d0-11ea-8264-50e5493a71d0

Количество HW-интерфейсов RS-422

95c43726-96bc-11ea-8264-50e5493a71d0

Количество HW-интерфейсов RS-485

4dc9f153-96be-11ea-8264-50e5493a71d0

Количество HW-интерфейсов TTY

95c4372b-96bc-11ea-8264-50e5493a71d0

Количество HW-интерфейсов USB

95c43710-96bc-11ea-8264-50e5493a71d0

Количество параллельных HW-интерфейсов

95c4372a-96bc-11ea-8264-50e5493a71d0

Количество других HW-интерфейсов

95c43712-96bc-11ea-8264-50e5493a71d0

(дополнительные характеристики) выходная частота привода

100 кГц для быстродействующий выход (PWM/PLS режим) в Q0...Q1 клемма<br>5 кГц для выход в Q2..

(условия эксплуатации) электромагнитное излучение

кондуктивное излучение - контрольный уровень: 79 дБмкВ/м КП/66 дБмкВ/м АВ ( линии питания (пер)) в 0

(дополнительные характеристики) контур регулирования

настраиваемый ПИД-регулятор до 14 петлей одновременно

Ширина

1daf9c72-96be-11ea-8264-50e5493a71d0

Модель/исполнение

Компактный

Высота

179d1f48-96be-11ea-8264-50e5493a71d0

Глубина

abdde4bb-96bc-11ea-8264-50e5493a71d0

Категория согл. EN 954-1

1
