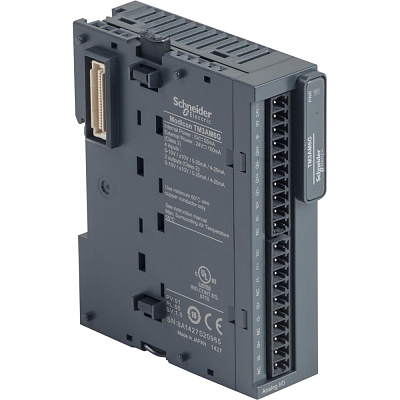

TM3AM6G

(дополнительные характеристики) повторяемость позиционирования

+/-0,5 % полной шкалы для вход<br>+/-0,5 % полной шкалы для выход

Ширина, мм

0.105

Артикул

TM3AM6G

Базовая единица

шт

Глубина, мм

0.075

Длина, мм

0.125

Количество в упаковке

1

Минимальный заказ

1

Сертифицировано по IEC 61508

Нет (без)

(основные характеристики) тип продукта

модуль аналогового вв/выв.

(дополнительные характеристики) ширина

23.6 мм

(дополнительные характеристики) изоляция

между входом и питанием в 1500 В переменный ток<br>между входом и внутренней логикой в 500 В п

(дополнительные характеристики) маркировка

CE

(условия эксплуатации) стандарты

EN/IEC 61131-2<br>EN/МЭК 61010-2-201

(условия эксплуатации) степень загрязнения

2

(экологичность предложения) не содержит ртути

да

(экологичность предложения) не содержит токсичных тяжелых металлов

да

(экологичность предложения) не содержит особо опасных веществ согласно декл

да

(основные характеристики) серия продукта

Modicon TM3

(дополнительные характеристики) вес

0.1 кг

(дополнительные характеристики) глубина

70 мм

(дополнительные характеристики) монтажная опора

top hat type TH35-15 рейка в соответствии с IEC 60715<br>top hat type TH35-7.5 рейка в соответ

(дополнительные характеристики) высота

90 мм

(условия эксплуатации) относительная влажность

10-95 %, без образования конденсата (в действии)<br>10-95 %, без образования конденсата (при х

(условия эксплуатации) степень защиты ip

IP20

(дополнительные характеристики) локальная индикация

PWR: 1 светодиод (зеленый)

(условия эксплуатации) высота над уровнем моря

0...2000 м

(условия эксплуатации) температура окружающей среды при работе

-10-55 °C горизонтальная утановка<br>-10-35 °C вертикальная установка

Тип подключения

Соединение с пружинным зажимом

(основные характеристики) совместимость серий продукта

Modicon M221<br>Modicon M241<br>Modicon M251

(дополнительные характеристики) электрическое соединение модульного автомат

10 1,5 мм² съемный клеммник с пружинным зажимом с шаг 3.81 мм регулировка для входов<br>10 1,5

Категория взрывобезопасности по газу

Нет (без)

Категория взрывобезопасности по пыли

Нет (без)

(дополнительные характеристики) выдерживаемая импульсная помеха

1 кВ блок питания общий режим в соответствии с EN/IEC 61000-4-5<br>0.5 кВ блок питания диффере

(дополнительные характеристики) номинальное напряжение питания [us]

24 В пост. ток

(дополнительные характеристики) тип кабеля

кабель со скрученными экранированными парами <30 м для вход/выход цепь

(дополнительные характеристики) тип нагрузки

резистивные

(дополнительные характеристики) потребляемый ток

45 мА в 5 V пост. ток через разъем шины режим холостого хода<br>55 мА в 5 V пост. ток через ра

(условия эксплуатации) виброустойчивость

3,5 мм в 5-8.4 Гц в DIN-рейка<br>3 gn в 8.4-150 Гц в DIN-рейка

(условия эксплуатации) ударопрочность

15 gn для 11 мс

(условия эксплуатации) стойкость к коммутационным помехам

1 кВ в соответствии с EN/IEC 61000-4-4 (Вх/Вых)

(условия эксплуатации) стойкость к кратковременным исчезновениям напряжения

10 мс

(условия эксплуатации) стойкость к электромагнитным полям

10 В/м 80 МГц...1 ГГц в соответствии с EN/IEC 61000-4-3<br>3 В/м 1.4 ГГц...2 ГГц в соответстви

(условия эксплуатации) стойкость к электростатическому разряду

8 кВ в воздухе в соответствии с EN/IEC 61000-4-2<br>4 кВ при контакте в соответствии с EN/IEC

(дополнительные характеристики) входной импеданс

<= 50 Ohm ток<br>>= 1 МОм напряжение

(дополнительные характеристики) разрешение аналогового входа

12 бит<br>11 бит + знак

Количество аналог. входов

abdde519-96bc-11ea-8264-50e5493a71d0

Количество аналог. выходов

ca46e0b4-96db-11ea-8264-50e5493a71d0

(дополнительные характеристики) длительность выборки

1 мс<br>10 мс

(условия эксплуатации) электромагнитное излучение

излучение - контрольный уровень: 40 дБмкВ/м КП класс A ( 10 м) в 30-230 МГц в соответствии с EN/IEC

Ширина

9057f5c8-96dd-11ea-8264-50e5493a71d0

Высота

89b4b0c1-96bc-11ea-8264-50e5493a71d0

Глубина

abdde4bb-96bc-11ea-8264-50e5493a71d0

Категория согл. EN 954-1

1

Разделение аналог. входов

b1feafe8-96bc-11ea-8264-50e5493a71d0

Разделение аналог. выходов

ca46e07e-96db-11ea-8264-50e5493a71d0
