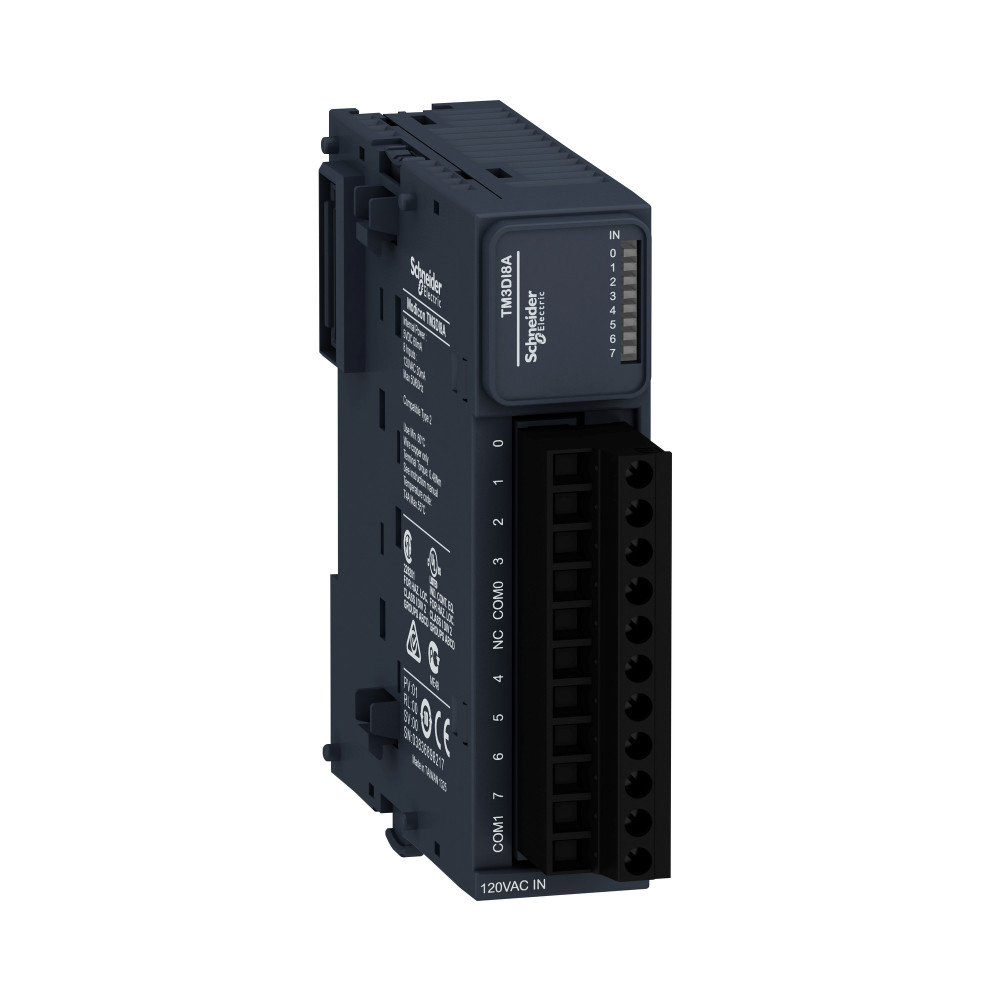

TM3DI8A

Ширина, мм

0.105

Артикул

TM3DI8A

Базовая единица

шт

Глубина, мм

0.075

Длина, мм

0.125

Количество в упаковке

1

Минимальный заказ

1

Сертифицировано по IEC 61508

Нет (без)

(основные характеристики) тип продукта

модуль дискретного ввода

(дополнительные характеристики) ширина

27.4 мм

(дополнительные характеристики) изоляция

неизолиров.между входами<br>между входом и внутренней логикой в 1500 В переменный ток<br>

(дополнительные характеристики) маркировка

CE

(дополнительные характеристики) совместимость серий продукта

Modicon M241<br>Modicon M251<br>Modicon M221

(условия эксплуатации) стандарты

EN/МЭК 61010-2-201<br>EN/IEC 61131-2

(условия эксплуатации) степень загрязнения

2

(экологичность предложения) не содержит ртути

да

(экологичность предложения) не содержит токсичных тяжелых металлов

да

(экологичность предложения) не содержит особо опасных веществ согласно декл

да

(основные характеристики) серия продукта

Modicon TM3

(дополнительные характеристики) глубина

84.6 мм

(дополнительные характеристики) монтажная опора

top hat type TH35-15 рейка в соответствии с IEC 60715<br>top hat type TH35-7.5 рейка в соответ

(дополнительные характеристики) высота

90 мм

(условия эксплуатации) относительная влажность

10-95 %, без образования конденсата (в действии)<br>10-95 %, без образования конденсата (при х

(условия эксплуатации) степень защиты ip

IP20 с защитной крышкой на месте

(дополнительные характеристики) локальная индикация

состояние входа: 1 светодиод на каждый канал (зеленый)

(условия эксплуатации) высота над уровнем моря

0...2000 м

(условия эксплуатации) температура окружающей среды при работе

-10-35 °C вертикальная установка<br>-10-55 °C горизонтальная утановка

(условия эксплуатации) сертификаты

cULus<br>C-Tick

Тип подключения

Винтовое соединение

(дополнительные характеристики) электрическое соединение модульного автомат

11 2,5 мм² съемный клеммный блок с винтовыми зажимами с шаг 5.08 мм регулировка для входов

Категория взрывобезопасности по газу

Нет (без)

Категория взрывобезопасности по пыли

Нет (без)

(дополнительные характеристики) выдерживаемая импульсная помеха

2 кВ Вх/Вых общий режим в соответствии с EN/IEC 61000-4-5 пер. ток

Ток на входе на сигнале 1

9c6054c4-96dd-11ea-8264-50e5493a71d0

(дополнительные характеристики) потребляемый ток

0 мА в 24 В пост. ток через разъем шины (в состоянии вкл.)<br>0 мА в 24 В пост. ток через разъ

(условия эксплуатации) виброустойчивость

3,5 мм в 5-8.4 Гц в DIN-рейка<br>3 gn в 8.4-150 Гц в DIN-рейка<br>3,5 мм в 5-8.4 Гц в па

(условия эксплуатации) ударопрочность

15 gn для 11 мс

(условия эксплуатации) стойкость к коммутационным помехам

1 кВ для Вх/Вых в соответствии с EN/IEC 61000-4-4

(условия эксплуатации) стойкость к электромагнитным полям

10 В/м 80 МГц...1 ГГц в соответствии с EN/IEC 61000-4-3<br>3 В/м 1.4 ГГц...2 ГГц в соответстви

(условия эксплуатации) стойкость к электростатическому разряду

8 кВ в воздухе в соответствии с EN/IEC 61000-4-2<br>4 кВ при контакте в соответствии с EN/IEC

(дополнительные характеристики) входной импеданс

11 кОм

Напряжение питания 50 Гц перемен. тока (AC)

95c4372d-96bc-11ea-8264-50e5493a71d0

Напряжение питания 60 Гц перемен. тока (AC)

95c4372c-96bc-11ea-8264-50e5493a71d0

Количество цифров. входов

247295ce-96dc-11ea-8264-50e5493a71d0

Количество цифров. выходов

b802e00a-96bc-11ea-8264-50e5493a71d0

(дополнительные характеристики) предельный уровень коммутации напряжения в

0...20 В для вход

Предельно допуст. напряжение на выходе

ac5f4023-96db-11ea-8264-50e5493a71d0

Предельно допуст. напряжение на входе

9c6054c2-96dd-11ea-8264-50e5493a71d0

(основные характеристики) ток дискретного входа

7.5 мА для вход

Задержка при обмене сигналом

9c6054c5-96dd-11ea-8264-50e5493a71d0

(дополнительные характеристики) время срабатывания

25 ms (включение)<br>30 ms (выключение)

Тип выход. напряжения

AC/DC (перемен./постоян.)

Тип питающего напряжения

ca18f796-96bc-11ea-8264-50e5493a71d0

Тип вход. напряжения

d03c25e3-96bc-11ea-8264-50e5493a71d0

(условия эксплуатации) электромагнитное излучение

излучение - контрольный уровень: 40 дБмкВ/м КП класс A ( 10 м) в 30-230 МГц в соответствии с EN/IEC

Выход. ток

fd7bda11-96d8-11ea-8264-50e5493a71d0

Ширина

9c605461-96dd-11ea-8264-50e5493a71d0

Высота

89b4b0c1-96bc-11ea-8264-50e5493a71d0

Глубина

9c605462-96dd-11ea-8264-50e5493a71d0

Категория согл. EN 954-1

1

Тип цифров. выхода

Нет (без)
