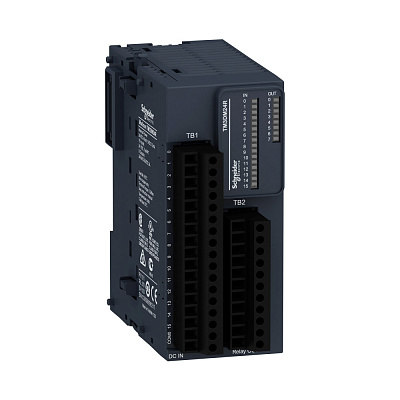

TM3DM24R

Ширина, мм

0.105

Артикул

TM3DM24R

Базовая единица

шт

Производитель

Schneider Electric

Глубина, мм

0.075

Длина, мм

0.125

Количество в упаковке

1

Минимальный заказ

1

Сертифицировано по IEC 61508

Нет (без)

(основные характеристики) тип продукта

модуль дискретного вв/выв.

(дополнительные характеристики) ширина

42.9 мм

(дополнительные характеристики) изоляция

между входом и внутренней логикой в 500 В переменный ток<br>неизолиров.между входами<br>

(дополнительные характеристики) маркировка

CE

(условия эксплуатации) стандарты

EN/IEC 61131-2<br>EN/МЭК 61010-2-201

(условия эксплуатации) степень загрязнения

2

(экологичность предложения) не содержит ртути

да

(экологичность предложения) не содержит токсичных тяжелых металлов

да

(экологичность предложения) не содержит особо опасных веществ согласно декл

да

(основные характеристики) серия продукта

Modicon TM3

(дополнительные характеристики) глубина

84.6 мм

(дополнительные характеристики) монтажная опора

top hat type TH35-15 рейка в соответствии с IEC 60715<br>top hat type TH35-7.5 рейка в соответ

(дополнительные характеристики) высота

90 мм

(условия эксплуатации) относительная влажность

10-95 %, без образования конденсата (в действии)<br>10-95 %, без образования конденсата (при х

(условия эксплуатации) степень защиты ip

IP20 с защитной крышкой на месте

(дополнительные характеристики) локальная индикация

состояние вх/вых.: 1 светодиод на каждый канал (зеленый)

(условия эксплуатации) высота над уровнем моря

0...2000 м

(условия эксплуатации) температура окружающей среды при работе

-10-35 °C вертикальная установка<br>-10-55 °C горизонтальная утановка

(условия эксплуатации) сертификаты

cULus<br>C-Tick

(дополнительные характеристики) механическая износостойкость

20000000 циклы

Тип подключения

Винтовое соединение

(основные характеристики) совместимость серий продукта

Modicon M251<br>Modicon M241<br>Modicon M221

(дополнительные характеристики) электрическое соединение модульного автомат

17 1,5 мм² съемный клеммный блок с винтовыми зажимами с шаг 3.81 мм регулировка для входов<br>

Категория взрывобезопасности по газу

Нет (без)

Категория взрывобезопасности по пыли

Нет (без)

(дополнительные характеристики) потребляемый ток

5 мА в 5 В пост. ток через разъем шины (в состоянии откл.)<br>0 мА в 24 В пост. ток через разъ

(условия эксплуатации) виброустойчивость

3,5 мм в 5-8.4 Гц в DIN-рейка<br>3 gn в 8.4-150 Гц в DIN-рейка<br>3,5 мм в 5-8.4 Гц в па

(условия эксплуатации) ударопрочность

15 gn для 11 мс

(условия эксплуатации) стойкость к коммутационным помехам

1 кВ для Вх/Вых в соответствии с EN/IEC 61000-4-4<br>2 кВ для выход реле в соответствии с EN/I

(условия эксплуатации) стойкость к электромагнитным полям

10 В/м 80 МГц...1 ГГц в соответствии с EN/IEC 61000-4-3<br>3 В/м 1.4 ГГц...2 ГГц в соответстви

(условия эксплуатации) стойкость к электростатическому разряду

8 кВ в воздухе в соответствии с EN/IEC 61000-4-2<br>4 кВ при контакте в соответствии с EN/IEC

(дополнительные характеристики) входной импеданс

3.4 кОм

Напряжение питания 50 Гц перемен. тока (AC)

(NA) В

Напряжение питания 60 Гц перемен. тока (AC)

(NA) В

(основные характеристики) количество дискретных выходов

8

(дополнительные характеристики) предельный уровень коммутации напряжения в

0...5 В для вход

Предельно допуст. напряжение на выходе

264 В

Предельно допуст. напряжение на входе

19.2 В

(основные характеристики) ток дискретного входа

7 мА для вход

Задержка при обмене сигналом

10 мс

(дополнительные характеристики) время срабатывания

4 ms (включение)<br>4 ms (выключение)

(основные характеристики) тип дискретного выхода

замыкающее реле

Тип выход. напряжения

AC/DC (перемен./постоян.)

Тип питающего напряжения

DC (постоян.)

Тип вход. напряжения

DC (постоян.)

(условия эксплуатации) электромагнитное излучение

излучение - контрольный уровень: 40 дБмкВ/м КП класс A ( 10 м) в 30-230 МГц в соответствии с EN/IEC

Категория согл. EN 954-1

1

Тип цифров. выхода

Реле
