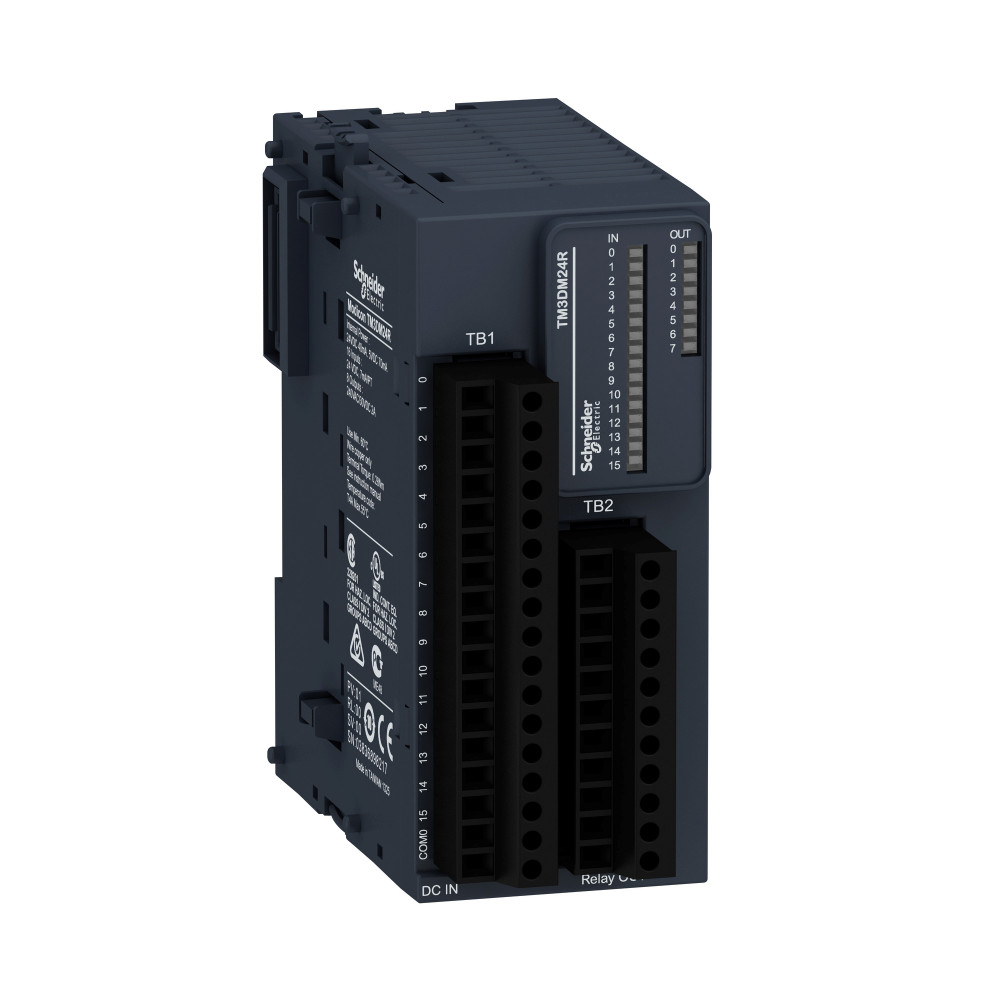

TM3DM24RG

Ширина, мм

0.105

Артикул

TM3DM24RG

Базовая единица

шт

Глубина, мм

0.075

Длина, мм

0.125

Количество в упаковке

1

Минимальный заказ

1

Сертифицировано по IEC 61508

Нет (без)

(основные характеристики) тип продукта

модуль дискретного вв/выв.

(дополнительные характеристики) ширина

42.9 мм

(дополнительные характеристики) изоляция

между входом и внутренней логикой в 500 В переменный ток<br>неизолиров.между входами<br>

(дополнительные характеристики) маркировка

CE

(условия эксплуатации) стандарты

EN/IEC 61131-2<br>EN/МЭК 61010-2-201

(условия эксплуатации) степень загрязнения

2

(экологичность предложения) не содержит ртути

да

(экологичность предложения) не содержит токсичных тяжелых металлов

да

(экологичность предложения) не содержит особо опасных веществ согласно декл

да

(основные характеристики) серия продукта

Modicon TM3

(дополнительные характеристики) глубина

84.6 мм

(дополнительные характеристики) монтажная опора

top hat type TH35-15 рейка в соответствии с IEC 60715<br>top hat type TH35-7.5 рейка в соответ

(дополнительные характеристики) высота

90 мм

(условия эксплуатации) относительная влажность

10-95 %, без образования конденсата (в действии)<br>10-95 %, без образования конденсата (при х

(условия эксплуатации) степень защиты ip

IP20 с защитной крышкой на месте

(дополнительные характеристики) локальная индикация

состояние вх/вых.: 1 светодиод на каждый канал (зеленый)

(условия эксплуатации) высота над уровнем моря

0...2000 м

(условия эксплуатации) температура окружающей среды при работе

-10-35 °C вертикальная установка<br>-10-55 °C горизонтальная утановка

(условия эксплуатации) сертификаты

C-Tick<br>cULus

(дополнительные характеристики) механическая износостойкость

20000000 циклы

Тип подключения

Соединение с пружинным зажимом

(основные характеристики) совместимость серий продукта

Modicon M241<br>Modicon M221<br>Modicon M251

(дополнительные характеристики) электрическое соединение модульного автомат

17 1,5 мм² съемный клеммник с пружинным зажимом с шаг 3.81 мм регулировка для входов<br>11 1,5

Категория взрывобезопасности по газу

Нет (без)

Категория взрывобезопасности по пыли

Нет (без)

(дополнительные характеристики) выдерживаемая импульсная помеха

2 кВ выход общий режим в соответствии с EN/IEC 61000-4-5<br>1 кВ вход общий режим в соответств

Ток на входе на сигнале 1

9c60546b-96dd-11ea-8264-50e5493a71d0

(дополнительные характеристики) потребляемый ток

5 мА в 5 В пост. ток через разъем шины (в состоянии откл.)<br>0 мА в 24 В пост. ток через разъ

(условия эксплуатации) виброустойчивость

3,5 мм в 5-8.4 Гц в DIN-рейка<br>3 gn в 8.4-150 Гц в DIN-рейка<br>3,5 мм в 5-8.4 Гц в па

(условия эксплуатации) ударопрочность

15 gn для 11 мс

(условия эксплуатации) стойкость к коммутационным помехам

1 кВ для Вх/Вых в соответствии с EN/IEC 61000-4-4<br>2 кВ для выход реле в соответствии с EN/I

(условия эксплуатации) стойкость к электромагнитным полям

10 В/м 80 МГц...1 ГГц в соответствии с EN/IEC 61000-4-3<br>3 В/м 1.4 ГГц...2 ГГц в соответстви

(условия эксплуатации) стойкость к электростатическому разряду

8 кВ в воздухе в соответствии с EN/IEC 61000-4-2<br>4 кВ при контакте в соответствии с EN/IEC

(дополнительные характеристики) входной импеданс

3.4 кОм

Напряжение питания 50 Гц перемен. тока (AC)

95c4372d-96bc-11ea-8264-50e5493a71d0

Напряжение питания 60 Гц перемен. тока (AC)

95c4372c-96bc-11ea-8264-50e5493a71d0

Количество цифров. входов

c414c7d0-96bc-11ea-8264-50e5493a71d0

Количество цифров. выходов

ca18f7ec-96bc-11ea-8264-50e5493a71d0

(дополнительные характеристики) предельный уровень коммутации напряжения в

0...5 В для вход

Предельно допуст. напряжение на выходе

9c6054e6-96dd-11ea-8264-50e5493a71d0

Предельно допуст. напряжение на входе

c414c7f4-96bc-11ea-8264-50e5493a71d0

(дополнительные характеристики) напряжение дискретного выхода

24 В пост. ток для релейный выход<br>240 В пер. ток для релейный выход

(дополнительные характеристики) ток дискретного входа

7 мА для вход

Задержка при обмене сигналом

ca18f76c-96bc-11ea-8264-50e5493a71d0

(дополнительные характеристики) время срабатывания

4 ms (включение)<br>4 ms (выключение)

(дополнительные характеристики) тип дискретных входов

"приемник" или "источник" (положительн./отрицательн.)

(дополнительные характеристики) тип дискретного выхода

замыкающее реле

Тип выход. напряжения

AC/DC (перемен./постоян.)

Тип питающего напряжения

ca18f796-96bc-11ea-8264-50e5493a71d0

Тип вход. напряжения

ca18f7e5-96bc-11ea-8264-50e5493a71d0

(условия эксплуатации) электромагнитное излучение

излучение - контрольный уровень: 40 дБмкВ/м КП класс A ( 10 м) в 30-230 МГц в соответствии с EN/IEC

Выход. ток

c414c7f8-96bc-11ea-8264-50e5493a71d0

Ширина

9c6054de-96dd-11ea-8264-50e5493a71d0

Высота

89b4b0c1-96bc-11ea-8264-50e5493a71d0

Глубина

9c605462-96dd-11ea-8264-50e5493a71d0

Категория согл. EN 954-1

1

Тип цифров. выхода

Реле
