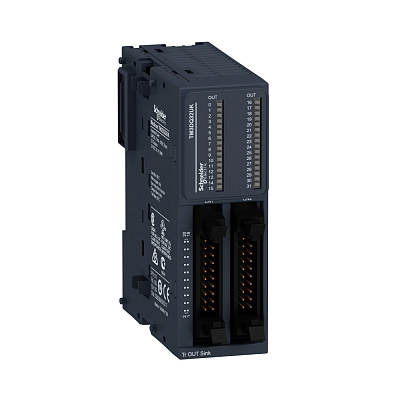

TM3DQ32UK

Ширина, мм

0.105

Артикул

TM3DQ32UK

Базовая единица

шт

Глубина, мм

0.075

Длина, мм

0.125

Количество в упаковке

1

Минимальный заказ

1

Сертифицировано по IEC 61508

Нет (без)

(основные характеристики) тип продукта

модуль дискретного вывода

(дополнительные характеристики) ширина

33.5 мм

(дополнительные характеристики) изоляция

между выходом и внутренней логикой в 500 В переменный ток<br>неизолиров.между выходами

(дополнительные характеристики) маркировка

CE

(условия эксплуатации) стандарты

EN/МЭК 61010-2-201<br>EN/IEC 61131-2

(условия эксплуатации) степень загрязнения

2

(экологичность предложения) не содержит ртути

да

(экологичность предложения) не содержит токсичных тяжелых металлов

да

(экологичность предложения) не содержит особо опасных веществ согласно декл

да

(основные характеристики) серия продукта

Modicon TM3

(дополнительные характеристики) вес

0.112 кг

(дополнительные характеристики) глубина

81.3 мм

(дополнительные характеристики) монтажная опора

top hat type TH35-15 рейка в соответствии с IEC 60715<br>top hat type TH35-7.5 рейка в соответ

(дополнительные характеристики) высота

90 мм

(условия эксплуатации) относительная влажность

10-95 %, без образования конденсата (в действии)<br>10-95 %, без образования конденсата (при х

(условия эксплуатации) степень защиты ip

IP20 с защитной крышкой на месте

(дополнительные характеристики) локальная индикация

состояние выхода: 1 светодиод на каждый канал (зеленый)

(условия эксплуатации) высота над уровнем моря

0...2000 м

(условия эксплуатации) температура окружающей среды при работе

-10-35 °C вертикальная установка<br>-10-55 °C горизонтальная утановка

(условия эксплуатации) сертификаты

cULus<br>C-Tick

Тип подключения

Прочее

(основные характеристики) совместимость серий продукта

Modicon M241<br>Modicon M221<br>Modicon M251

(дополнительные характеристики) электрическое соединение модульного автомат

разъем HE -10для выводов

Категория взрывобезопасности по газу

Нет (без)

Категория взрывобезопасности по пыли

Нет (без)

Ток на входе на сигнале 1

c414c7f9-96bc-11ea-8264-50e5493a71d0

(дополнительные характеристики) потребляемый ток

5 мА в 5 В пост. ток через разъем шины (в состоянии откл.)<br>0 мА в 24 В пост. ток через разъ

(условия эксплуатации) виброустойчивость

3,5 мм в 5-8.4 Гц в DIN-рейка<br>3 gn в 8.4-150 Гц в DIN-рейка<br>3,5 мм в 5-8.4 Гц в па

(условия эксплуатации) ударопрочность

15 gn для 11 мс

(условия эксплуатации) стойкость к коммутационным помехам

1 кВ для Вх/Вых в соответствии с EN/IEC 61000-4-4

(условия эксплуатации) стойкость к электромагнитным полям

10 В/м 80 МГц...1 ГГц в соответствии с EN/IEC 61000-4-3<br>3 В/м 1.4 ГГц...2 ГГц в соответстви

(условия эксплуатации) стойкость к электростатическому разряду

8 кВ в воздухе в соответствии с EN/IEC 61000-4-2<br>4 кВ при контакте в соответствии с EN/IEC

Напряжение питания 50 Гц перемен. тока (AC)

95c4372d-96bc-11ea-8264-50e5493a71d0

Напряжение питания 60 Гц перемен. тока (AC)

95c4372c-96bc-11ea-8264-50e5493a71d0

Количество цифров. входов

be1a21dc-96bc-11ea-8264-50e5493a71d0

Количество цифров. выходов

e84fe224-96db-11ea-8264-50e5493a71d0

(основные характеристики) количество дискретных выходов

32

Предельно допуст. напряжение на выходе

f4406964-96db-11ea-8264-50e5493a71d0

Предельно допуст. напряжение на входе

c414c854-96bc-11ea-8264-50e5493a71d0

Задержка при обмене сигналом

a26221b3-96dd-11ea-8264-50e5493a71d0

(дополнительные характеристики) время срабатывания

450 µs (включение)<br>450 µs (выключение)

(основные характеристики) тип дискретного выхода

транзисторный

(дополнительные характеристики) maximum leakage current

0.1 мА для транзисторный выход

(дополнительные характеристики) maximum voltage drop

<0.4 В

Тип выход. напряжения

DC (постоян.)

Тип питающего напряжения

ca18f796-96bc-11ea-8264-50e5493a71d0

Тип вход. напряжения

d634693d-96bc-11ea-8264-50e5493a71d0

(условия эксплуатации) электромагнитное излучение

излучение - контрольный уровень: 40 дБмкВ/м КП класс A ( 10 м) в 30-230 МГц в соответствии с EN/IEC

Выход. ток

a26221d2-96dd-11ea-8264-50e5493a71d0

Ширина

9c6054a0-96dd-11ea-8264-50e5493a71d0

Высота

89b4b0c1-96bc-11ea-8264-50e5493a71d0

Глубина

9c60548f-96dd-11ea-8264-50e5493a71d0

Категория согл. EN 954-1

1

Тип цифров. выхода

Транзисторный
