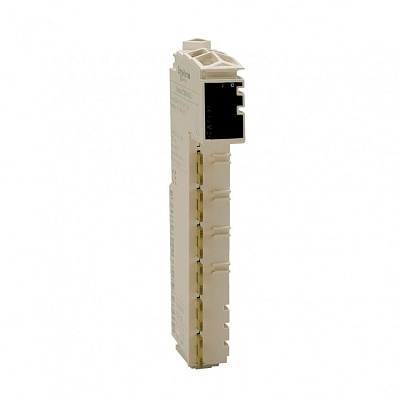

TM5SMM6D2L

Ширина, мм

0.06

Артикул

TM5SMM6D2L

Базовая единица

шт

Глубина, мм

0.02

Длина, мм

0.105

Количество в упаковке

1

Минимальный заказ

1

Сертифицировано по IEC 61508

1

(основные характеристики) тип продукта

смешанный модуль ввода/вывода

(дополнительные характеристики) цвет

белый

(дополнительные характеристики) изоляция

нет изоляции между каналами<br>изоляция между каналом и шиной ~500 В (действующее значение)

(дополнительные характеристики) маркировка

CE

(условия эксплуатации) стандарты

IEC 61131-2<br>CSA C22,2 No 142<br>UL 508<br>CSA C22.2 № 213

(условия эксплуатации) степень загрязнения

2 в соответствии с IEC 60664

(основные характеристики) серия продукта

Modicon TM5

(дополнительные характеристики) вес

0.025 кг

(условия эксплуатации) относительная влажность

5-95 % без образования конденсата

(условия эксплуатации) степень защиты ip

IP20 в соответствии с IEC 61131-2

(дополнительные характеристики) локальная индикация

питание (ON): 1 светодиод (зеленый)<br>power supply (OFF): 1 светодиод (красный)<br>стат

(условия эксплуатации) высота над уровнем моря

0...2000 м

(условия эксплуатации) сертификаты

C-Tick<br>CSA<br>cULus<br>ГОСТ Р

Тип подключения

Прочее

(основные характеристики) совместимость серий продукта

Modicon LMC058<br>Modicon M258

(условия эксплуатации) электромагнитная совместимость

EN/IEC 61000-4-6

(условия эксплуатации) рабочая температура окружающей среды

0-55 °C без ухудшения номинальных значений (горизонтальная утановка)<br>55-60 °C с понижающим

Категория взрывобезопасности по газу

Прочее

Категория взрывобезопасности по пыли

Прочее

(основные характеристики) совместимость продукта

контроллер перемещений<br>логический контроллер

(дополнительные характеристики) выходное напряжение

24 V постоянный ток

(дополнительные характеристики) номинальное напряжение питания [us]

24 В постоянный ток - 15...20 %

(дополнительные характеристики) частота коммутации

100 Гц, резистивные для дискретный выход

(дополнительные характеристики) тип кабеля

экранированный кабель

Ток на входе на сигнале 1

c414c7f9-96bc-11ea-8264-50e5493a71d0

(дополнительные характеристики) питание

встроенный

(дополнительные характеристики) потребляемый ток

2 мА в 5 V постоянный ток шина<br>73 мА в 24 В постоянный ток входы/выходы

(условия эксплуатации) виброустойчивость

1 gn в 8.4-150 Гц в DIN-рейка<br>3,5 мм в 5-8.4 Гц в DIN-рейка

(условия эксплуатации) ударопрочность

15 gn для 11 мс

(условия эксплуатации) стойкость к коммутационным помехам

1 кВ в соответствии с EN/IEC 61000-4-4 (Вх/Вых)<br>1 кВ в соответствии с EN/IEC 61000-4-4 (экр

(условия эксплуатации) стойкость к электромагнитным полям

1 В/м 2…2.7ГГц в соответствии с EN/IEC 61000-4-3<br>10 В/м 80…2000МГц в соответствии с EN/IEC

(условия эксплуатации) стойкость к электростатическому разряду

4 кВ при контакте в соответствии с EN/IEC 61000-4-2<br>8 кВ в воздухе в соответствии с EN/IEC

(дополнительные характеристики) входной импеданс

7.18 кОм цифровых<br>>= 1 МОм аналоговых входа, +/- 10 V

(дополнительные характеристики) разрешение аналогового входа

12 бит + знак для напряжение<br>12 бит для ток

(дополнительные характеристики) тип подключения

напряжение, входной диапазон: +/- 10 V<br>ток, входной диапазон: 0...20 мA/4...20 мA

(дополнительные характеристики) номер аналогового входа

1

(дополнительные характеристики) номер аналогового выхода

1

(дополнительные характеристики) тип аналогового выхода

напряжение: +/- 10 V<br>ток: 0...20 mA

Напряжение питания 50 Гц перемен. тока (AC)

b1feb0b6-96bc-11ea-8264-50e5493a71d0

Напряжение питания 60 Гц перемен. тока (AC)

b1feb0b5-96bc-11ea-8264-50e5493a71d0

Количество цифров. входов

ac5f3fc9-96db-11ea-8264-50e5493a71d0

Количество цифров. выходов

ac5f3fc8-96db-11ea-8264-50e5493a71d0

Количество аналог. входов

95c437e5-96bc-11ea-8264-50e5493a71d0

Количество аналог. выходов

95c437e6-96bc-11ea-8264-50e5493a71d0

(дополнительные характеристики) предельный уровень коммутации напряжения в

<= 5 В

Предельно допуст. напряжение на входе

c414c854-96bc-11ea-8264-50e5493a71d0

(дополнительные характеристики) ток дискретного входа

3.3 мА

(дополнительные характеристики) тип защиты

от обратной полярности для дискретный выход<br>от короткого замыкания для дискретный выход<

Задержка при обмене сигналом

9f2039e5-96de-11ea-8264-50e5493a71d0

(дополнительные характеристики) время срабатывания

<= 250 µs из сост. 0 в сост. 1 для дискретный выход<br><= 250 µs из сост. 1 в сост. 0 дл

(дополнительные характеристики) тип дискретных входов

"приемник"

(дополнительные характеристики) maximum leakage current

5 мкА (в выключенном состоянии) для дискретный выход

(дополнительные характеристики) тип дискретного выхода

транзисторный

(дополнительные характеристики) количество дискретных входов

4

Тип выход. напряжения

(UN)

Тип питающего напряжения

b1feb08b-96bc-11ea-8264-50e5493a71d0

Тип вход. напряжения

95c43829-96bc-11ea-8264-50e5493a71d0

(дополнительные характеристики) длительность выборки

300 мкс для аналоговый вход

Ширина

3153ab0b-96ba-11ea-8264-50e5493a71d0

Высота

3153ab0a-96ba-11ea-8264-50e5493a71d0

Глубина

3153ab0d-96ba-11ea-8264-50e5493a71d0

Категория согл. EN 954-1

1

Разделение аналог. входов

95c437f0-96bc-11ea-8264-50e5493a71d0

Разделение аналог. выходов

9a642478-96c7-11ea-8264-50e5493a71d0

Тип цифров. выхода

Прочее
