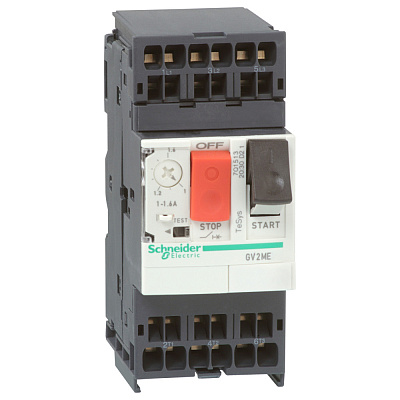

GV2ME023

Ширина, мм

0.11

Артикул

GV2ME023

Базовая единица

шт

Глубина, мм

0.055

Длина, мм

0.085

Количество в упаковке

1

Минимальный заказ

1

(основные характеристики) мощность, рассеиваемая одним полюсом

2.5 Вт

(дополнительные характеристики) ток срабатывания электромагнитного расцепит

2.4-2.4 А

(основные характеристики) серия

TeSys

(основные характеристики) тип продукта

выключатель

(дополнительные характеристики) [ue] номинальное рабочее напряжение

690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2

(дополнительные характеристики) [ui] номинальное напряжение изоляции

690 В переменный ток 50/60 Гц в соответствии с IEC 60947-2

(дополнительные характеристики) ширина

45 мм

Тип элемента управления

Кнопка нажимная

(дополнительные характеристики) стандартное применение

непрерывная в соответствии с IEC 60947-4-1

(основные характеристики) номинальный ток расцепителя

0.16-0.25 А

(дополнительные характеристики) чувствительность к обрыву фазы

Да в соответствии с IEC 60947-4-1

(условия эксплуатации) стандарты

EN/IEC 60947-2<br>EN/IEC 60947-4-1<br>CSA C22.2 No 60947-4-1<br>UL 60947-4-1

(условия эксплуатации) огнестойкость

960 °C в соответствии с IEC 60695-2-1

(экологичность предложения) не содержит ртути

да

Тип расцепителя

Термомагнитный

(основные характеристики) серия продукта

TeSys GV2

(дополнительные характеристики) код совместимости

GV2ME

(дополнительные характеристики) вес

0.28 кг

(дополнительные характеристики) глубина

78.5 мм

Номин. коммутируем. мощность при AC-3, 230 В

5cd09a0c-96c4-11ea-8264-50e5493a71d0

(основные характеристики) наименование продукта

TeSys GV2

(основные характеристики) описание полюсов

3P

(дополнительные характеристики) [in] номинальный ток

0.25 А

(основные характеристики) краткое название устройства

GV2ME

(дополнительные характеристики) высота

101 мм

(дополнительные характеристики) соединения – клеммы

пружинные зажимы 2 кабель(и) 1-6 мм² жесткий кабель<br>пружинные зажимы 2 кабель(и) 1.5-4 мм²

Номин. отключающая способность Icu при 400 В, AC

50e01276-96c4-11ea-8264-50e5493a71d0

(условия эксплуатации) степень защиты ip

IP20 в соответствии с IEC 60529

(условия эксплуатации) сертификаты

IECEE CB Scheme<br>UL<br>CSA<br>CCC<br>EAC<br>ATEX<br>BV<br&g

(основные характеристики) область применения

двигатель

(дополнительные характеристики) частота сети

50/60 Гц в соответствии с IEC 60947-4-1

(дополнительные характеристики) механическая износостойкость

100000 циклы

(дополнительные характеристики) электрическая износостойкость

100000 циклы для AC-3 в 440 V

(дополнительные характеристики) тип привода

кнопка

(основные характеристики) категория применения

AC-3 в соответствии с IEC 60947-4-1<br>категория А в соответствии с IEC 60947-2

(основные характеристики) соответствие требованиям по изоляции

Да в соответствии с IEC 60947-1

Диапазон регулировки без задержки срабатывания расцепителя короткого замыка

5cd09a00-96c4-11ea-8264-50e5493a71d0

(условия эксплуатации) рабочая температура окружающей среды

-20-60 °C

(основные характеристики) [up] номинальное импульсное выдерживаемое напряже

6 кВ в соответствии с IEC 60947-2

(дополнительные характеристики) тип сети

переменный ток

(дополнительные характеристики) отключающая способность

100 кА Icu в 230/240 V переменный ток 50/60 Гц в соответствии с IEC 60947-2<br>100 кА Icu в 40

(дополнительные характеристики) технология расцепителя

термомагнитный

Номин. коммутируем. мощность при AC-3, 400 В

14debfd8-96c4-11ea-8264-50e5493a71d0

Номин. продолжительный ток Iu

5cd099ff-96c4-11ea-8264-50e5493a71d0

Номин. раб. напряжение

50e01278-96c4-11ea-8264-50e5493a71d0

(дополнительные характеристики) способ установки

35 мм симметричная DIN-рейка: закреплены<br>панель: привинченный (with adaptor plate)

(дополнительные характеристики) защитное исполнение

TH

(условия эксплуатации) рабочая высота

2000 м

Диапазон установки расцепителя перегрузки

14debfdb-96c4-11ea-8264-50e5493a71d0

Степень защиты (IP)

IP20

(дополнительные характеристики) мощность двигателя, квт

0.06-0.06 кВт в 400/415 V переменный ток 50/60 Гц

Конструкция прибора

Комплектное устройство в корпусе

(основные характеристики) рабочее положение

любое положение

Ширина

782bd294-96bd-11ea-8264-50e5493a71d0

Высота

5cd099ee-96c4-11ea-8264-50e5493a71d0

Глубина

5cd099d1-96c4-11ea-8264-50e5493a71d0

(дополнительные характеристики) [ith] условный тепловой ток на открытом воз

0.25 А в соответствии с IEC 60947-4-1

(дополнительные характеристики) максимальная частота коммутации

25 цикл/ч

Тип подключения силовой электрич. цепи

Соединение с пружинным зажимом
