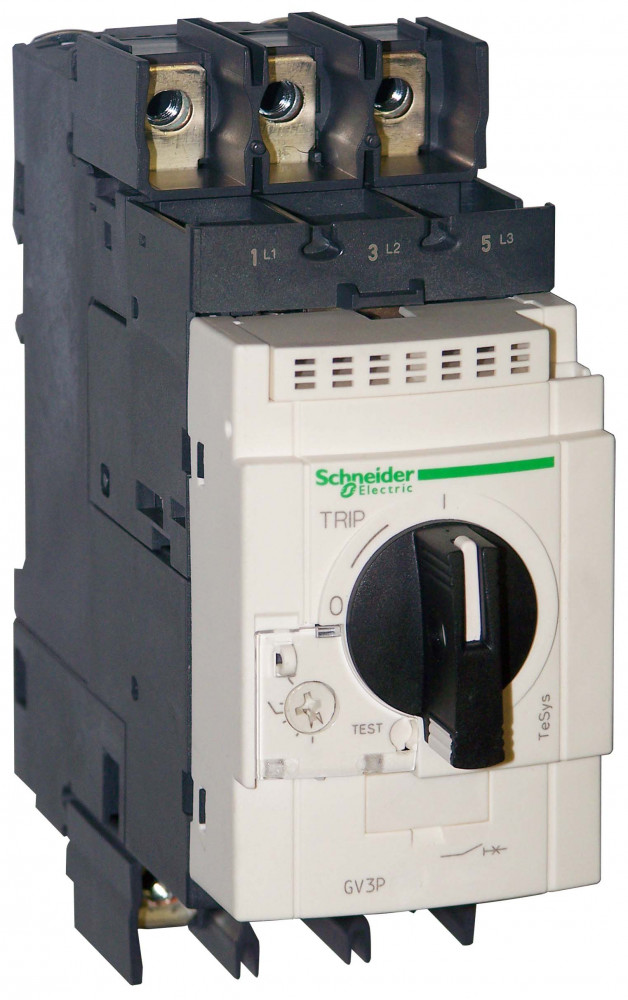

GV3P73

Артикул

GV3P73

Базовая единица

шт

Производитель

Schneider Electric

Количество в упаковке

1

(основные характеристики) мощность, рассеиваемая одним полюсом

8 Вт

(дополнительные характеристики) ток срабатывания электромагнитного расцепит

1120-1120 А

(основные характеристики) серия

TeSys

(основные характеристики) тип продукта

выключатель

(дополнительные характеристики) [ue] номинальное рабочее напряжение

690 V переменный ток 50/60 Гц

(дополнительные характеристики) [ui] номинальное напряжение изоляции

690 В переменный ток 50/60 Гц в соответствии с IEC 60947-2

(дополнительные характеристики) цвет

серый (SE GREY 6)<br>зеленый (SE GREEN 2)

(дополнительные характеристики) ширина

55 мм

Тип элемента управления

Кнопка поворотная

(дополнительные характеристики) стандартное применение

непрерывная в соответствии с IEC 60947-4-1

(основные характеристики) номинальный ток расцепителя

62-73 А

(дополнительные характеристики) чувствительность к обрыву фазы

Да в соответствии с IEC 60947-4-1

(условия эксплуатации) стандарты

EN/IEC 60947-2<br>EN/IEC 60947-4-1<br>CSA C22.2 No 60947-4-1<br>UL 60947-4-1

(условия эксплуатации) огнестойкость

960 °C в соответствии с IEC 60695-2-1

(экологичность предложения) не содержит ртути

да

Тип расцепителя

Термомагнитный

(основные характеристики) серия продукта

TeSys GV3

(дополнительные характеристики) код совместимости

GV3P

(дополнительные характеристики) вес

0.96 кг

(дополнительные характеристики) глубина

136 мм

Номин. коммутируем. мощность при AC-3, 230 В

ed4f46fe-96c4-11ea-8264-50e5493a71d0

(основные характеристики) наименование продукта

TeSys GV3

(основные характеристики) описание полюсов

3P

(дополнительные характеристики) [in] номинальный ток

73 А

(основные характеристики) краткое название устройства

GV3P

(дополнительные характеристики) высота

132 мм

(дополнительные характеристики) соединения – клеммы

соединители EverLink с винтами BTR 2 кабель(и) 1-25 мм² жесткий кабель<br>соединители EverLink

Номин. отключающая способность Icu при 400 В, AC

50e012ed-96c4-11ea-8264-50e5493a71d0

(условия эксплуатации) степень защиты ip

IP20 в соответствии с IEC 60529

(условия эксплуатации) сертификаты

IECEE CB Scheme<br>UL<br>CSA<br>CCC<br>EAC<br>ATEX<br>BV<br&g

(основные характеристики) область применения

двигатель

(дополнительные характеристики) момент затяжки

5 Н-м в соединители EverLink с винтами BTR 25-25 мм²<br>8 Н-м в соединители EverLink с винтами

(дополнительные характеристики) частота сети

50/60 Гц

(дополнительные характеристики) механическая износостойкость

50000 циклы

(дополнительные характеристики) электрическая износостойкость

20000 циклы для AC-3 в 415 V In

(дополнительные характеристики) тип привода

поворотная ручка

(основные характеристики) категория применения

AC-3 в соответствии с IEC 60947-4-1<br>категория А в соответствии с IEC 60947-2

(основные характеристики) соответствие требованиям по изоляции

Да в соответствии с IEC 60947-1

Диапазон регулировки без задержки срабатывания расцепителя короткого замыка

202be2b1-96c6-11ea-8264-50e5493a71d0

(условия эксплуатации) рабочая температура окружающей среды

-20-60 °C

(основные характеристики) [up] номинальное импульсное выдерживаемое напряже

6 кВ в соответствии с IEC 60947-2

(дополнительные характеристики) тип сети

переменный ток

(дополнительные характеристики) отключающая способность

50 кА Icu в 400/415 V переменный ток 50/60 Гц<br>50 кА Icu в 440 V переменный ток 50/60 Гц<

(дополнительные характеристики) технология расцепителя

термомагнитный

Номин. коммутируем. мощность при AC-3, 400 В

7d939e0f-96c3-11ea-8264-50e5493a71d0

Номин. продолжительный ток Iu

f9c5baa5-96f8-11ea-8264-50e5493a71d0

Номин. раб. напряжение

5cd099d7-96c4-11ea-8264-50e5493a71d0

(дополнительные характеристики) способ установки

35 мм симметричная DIN-рейка: закреплены<br>панель: привинченный (with 3 x M4 screws)

(дополнительные характеристики) защитное исполнение

TC

(условия эксплуатации) рабочая высота

0...3000 м

Диапазон установки расцепителя перегрузки

f9c5baa4-96f8-11ea-8264-50e5493a71d0

Степень защиты (IP)

IP20

(дополнительные характеристики) мощность двигателя, квт

37-37 кВт в 400/415 V переменный ток 50/60 Гц<br>55-55 кВт в 690 V переменный ток 50/60 Гц<

Конструкция прибора

Комплектное устройство в корпусе

(основные характеристики) рабочее положение

любое положение

Ширина

e7570371-96c4-11ea-8264-50e5493a71d0

Высота

e7570370-96c4-11ea-8264-50e5493a71d0

Глубина

e7570372-96c4-11ea-8264-50e5493a71d0

(дополнительные характеристики) максимальная частота коммутации

25 цикл/ч

(дополнительные характеристики) механическая стойкость

удары: 30 gn в течение 11 мс открытый в соответствии с IEC 60068-2-27<br>вибрации: 4 g (ном.),

Тип подключения силовой электрич. цепи

Винтовое соединение
