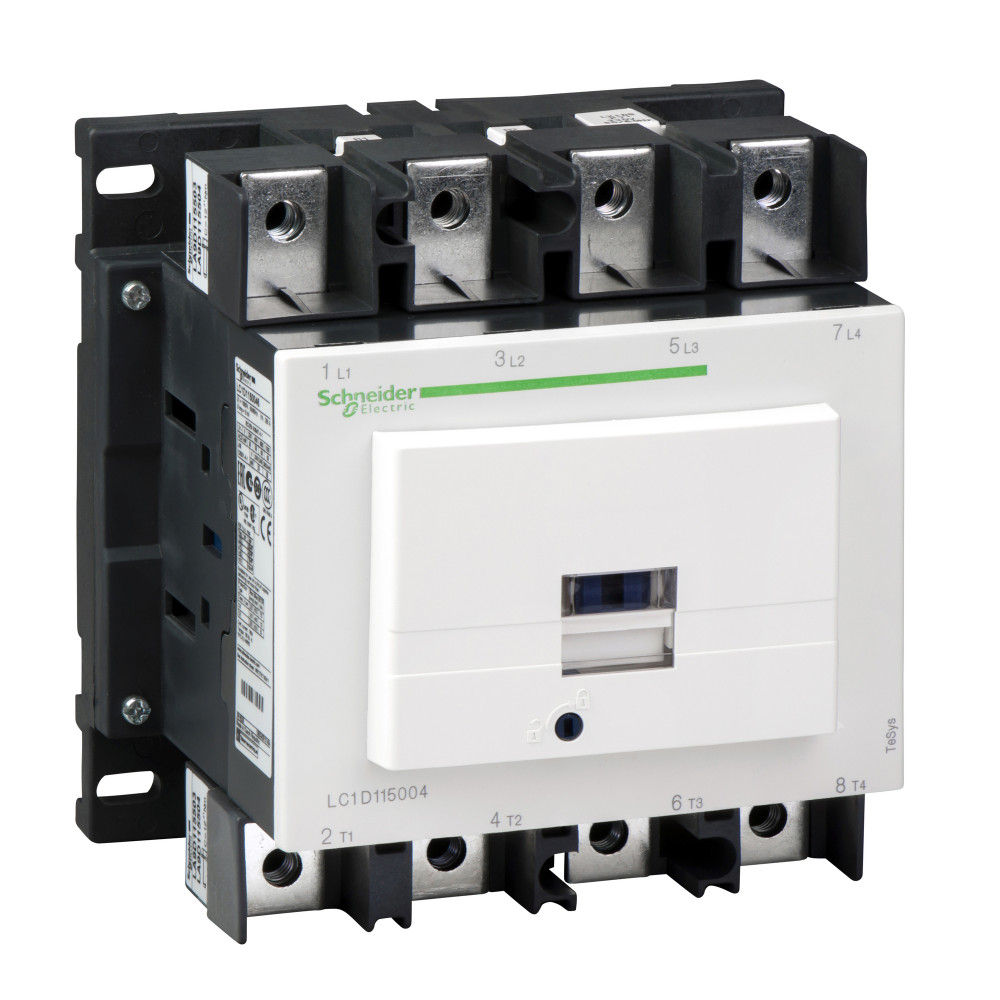

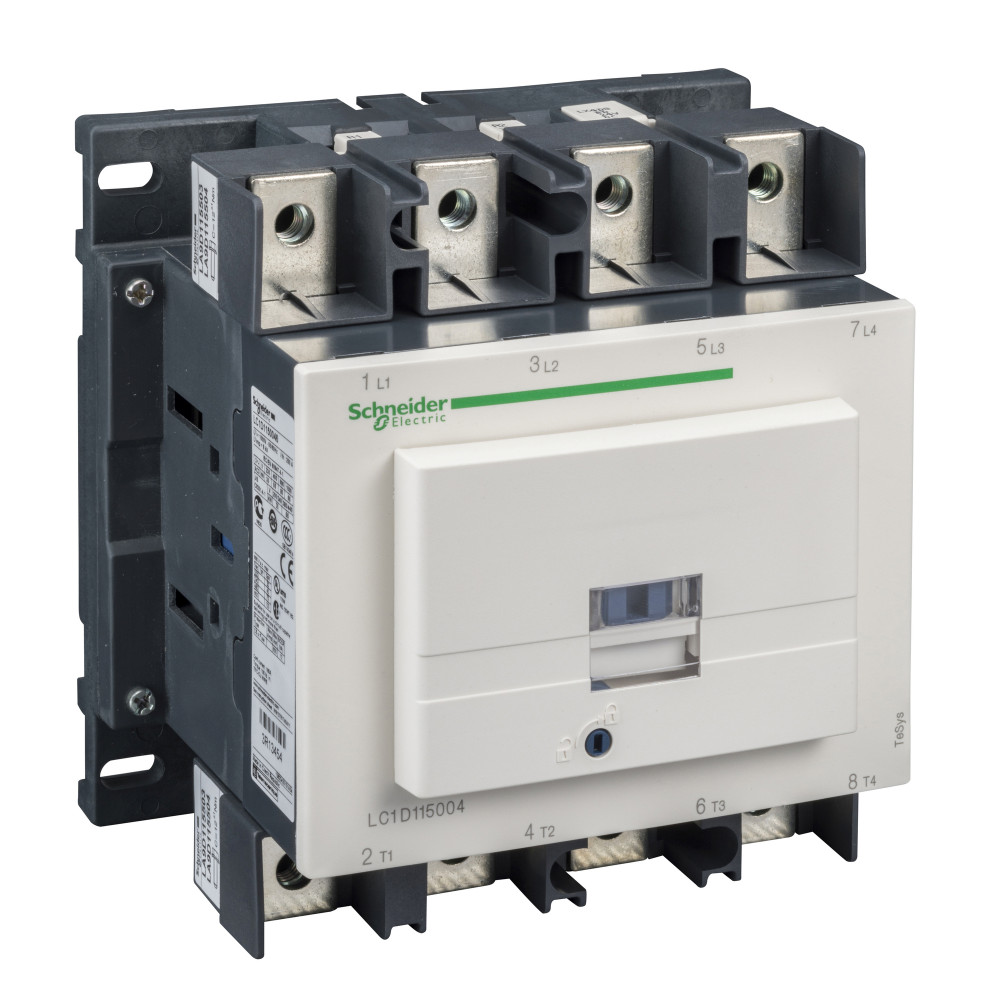

LC1D1150046B7

Ширина, мм

0.212

Артикул

LC1D1150046B7

Базовая единица

шт

Глубина, мм

0.168

Длина, мм

0.185

Количество в упаковке

1

Минимальный заказ

1

(основные характеристики) мощность, рассеиваемая одним полюсом

24 Вт AC-1

(основные характеристики) серия

TeSys

(основные характеристики) тип продукта

контактор

(условия эксплуатации) степень загрязнения

3

(условия эксплуатации) огнестойкость

V1 в соответствии с UL 94<br>850 °C в соответствии с IEC 60695-2-1

(экологичность предложения) не содержит ртути

да

(основные характеристики) серия продукта

TeSys D

(дополнительные характеристики) код совместимости

LC1D

(условия эксплуатации) рабочая температура

-5-60 °C

(основные характеристики) наименование продукта

TeSys D

(основные характеристики) описание полюсов

4P

(основные характеристики) краткое название устройства

LC1D

(условия эксплуатации) степень защиты ip

IP20 лицевая панель в соответствии с IEC 60529

(условия эксплуатации) высота над уровнем моря

158 мм

(основные характеристики) категория применения

AC-1

Номин. напряжение питания цепи управления Us AC 60 Гц

8c3492d2-96ba-11ea-8264-50e5493a71d0

Номин. напряжение питания цепи управления Us постоян. тока DC

8c34929b-96ba-11ea-8264-50e5493a71d0

(основные характеристики) напряжение цепи управления

24 V переменный ток 50/60 Гц

(основные характеристики) [ie] номинальный рабочий ток

200 А 60 °C) в <= 440 V переменный ток AC-1 для силовая цепь

(основные характеристики) [up] номинальное импульсное выдерживаемое напряже

8 кВ в соответствии с IEC 60947

(основные характеристики) конфигурация главных контактов

4 Н.О.

Номин. коммутируем. мощность при AC-3, 400 В

bf6bfa28-96bf-11ea-8264-50e5493a71d0

(основные характеристики) стандарты

CSA C22.2 № 14<br>EN 60947-4-1<br>EN 60947-5-1<br>IEC 60947-4-1<br>IEC 60947

Количество нормально разомкнутых (НО) силовых контактов

fa759918-96c8-11ea-8264-50e5493a71d0

Количество нормально замкнутых (НЗ) силовых контактов

bf6bf9e5-96bf-11ea-8264-50e5493a71d0

Количество вспомогат. нормально замкнутых (НЗ) контактов

8f2458fd-96bf-11ea-8264-50e5493a71d0

(основные характеристики) [ue] номинальное рабочее напряжение

силовая цепь: <= 1000 V переменный ток 25...400 Hz<br>силовая цепь: <= 460 В постоянный

Номин. раб. ток Ie при AC-3, 400 В

bf6bfa27-96bf-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при AC-1, 400 В

fa759917-96c8-11ea-8264-50e5493a71d0

(дополнительные характеристики) пределы напряжения цепи управления

отпускание: 0,3...0,5 Uc переменный ток 50/60 Hz 55 °C)<br>находится в состоянии работы: 0,8..

(условия эксплуатации) защитное исполнение

TH в соответствии с IEC 60068-2-30

(условия эксплуатации) рабочая высота

3000 м без ухудшения номинальных значений

(основные характеристики) безопасный уровень надежности

B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1<br>B10d

(дополнительные характеристики) контактная совместимость

M14

(условия эксплуатации) допустимая температура воздуха вокруг устройства

-40-70 °C при Uc

(основные характеристики) категория перенапряжения

III

(основные характеристики) электрическая износостойкость

0.8 млн. циклов 200 А AC-1 при Ue <= 440 V

(основные характеристики) монтажная опора

рейка<br>монтаж на панель

(условия эксплуатации) глубина

115 мм

Тип напряжения управления

AC (перемен.)

(условия эксплуатации) вес

2.86 кг

Номин. раб. ток Ie при AC-4, 400 В

bf6bf9e6-96bf-11ea-8264-50e5493a71d0

Номин. коммутируем. мощность при AC-4, 400 В

bf6bf9e7-96bf-11ea-8264-50e5493a71d0

(основные характеристики) соединения – клеммы

цепь управления: клеммы с кольцевыми наконечниками (наружный диаметр: 8 мм)<br>силовая цепь: к

(основные характеристики) применение контактора

активная нагрузка

(основные характеристики) тип цепи управления

пер. ток в 50/60 Гц

(дополнительные характеристики) теплоотдача

3-8 Вт в 50/60 Гц

(условия эксплуатации) механическая стойкость

вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц<br>вибрации контактор замкнут: 4 g (ном.)

(дополнительные характеристики) технология использования катушек

встроенный симметричный защитный стабилитрон

(основные характеристики) [ith] условный тепловой ток на открытом воздухе

200 А в <60 °C для силовая цепь

(основные характеристики) [ui] номинальное напряжение изоляции

силовая цепь: 600 В CSA сертифицированный<br>силовая цепь: 600 В UL сертифицированный<br>

(основные характеристики) номинальная отключающая способность

1100 А в 440 V для силовая цепь в соответствии с IEC 60947

(основные характеристики) среднее полное сопротивление

0.6 мОм - Ith 200 А 50 Гц для силовая цепь

(основные характеристики) время работы

6...20 мс отключение<br>20...50 мс включение

(основные характеристики) механическая износостойкость

8 млн. циклов

(основные характеристики) максимальная частота коммутации

2400 цикл/ч в <60 °C

(условия эксплуатации) ширина

155 мм

(основные характеристики) защитная крышка

с

Тип подключения силовой электрич. цепи

Прочее
