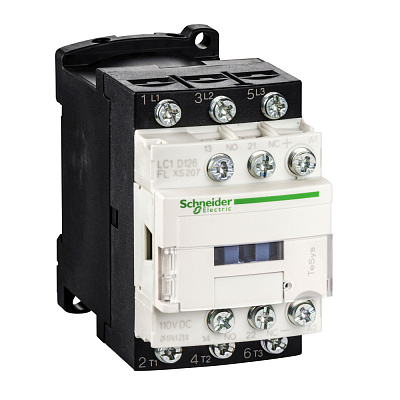

LC1D126FLXS207

Ширина, мм

0.095

Артикул

LC1D126FLXS207

Базовая единица

шт

Глубина, мм

0.055

Длина, мм

0.12

Количество в упаковке

1

Минимальный заказ

1

(основные характеристики) мощность, рассеиваемая одним полюсом

1.56 Вт AC-1<br>0.36 Вт AC-3

(основные характеристики) серия

TeSys

(основные характеристики) тип продукта

контактор

(дополнительные характеристики) [ue] номинальное рабочее напряжение

силовая цепь: <= 690 V переменный ток 25...400 Hz

(дополнительные характеристики) [ui] номинальное напряжение изоляции

силовая цепь: 690 В в соответствии с IEC 60947-4-1<br>цепь сигнализации: 690 В в соответствии

(дополнительные характеристики) ширина

45 мм

(дополнительные характеристики) [up] номинальное импульсное выдерживаемое н

6 кВ в соответствии с IEC 60947

(дополнительные характеристики) [ie] номинальный рабочий ток

25 А 60 °C) в <= 440 V переменный ток AC-1 для силовая цепь<br>12 А 60 °C) в <= 440 V пе

(условия эксплуатации) стандарты

EN/IEC 60947-4-1<br>EN/IEC 60947-5-1<br>EN 45545 R22 HL3<br>EN 45545 R26 HL3<br

(условия эксплуатации) степень загрязнения

3

(условия эксплуатации) огнестойкость

V0 в соответствии с UL 94<br>850 °C в соответствии с IEC 60695-2-1

(экологичность предложения) не содержит ртути

да

(экологичность предложения) не содержит токсичных тяжелых металлов

да

(экологичность предложения) не содержит особо опасных веществ согласно декл

да

(основные характеристики) серия продукта

TeSys D

(дополнительные характеристики) код совместимости

LC1D

(дополнительные характеристики) вес

0.325 кг

(дополнительные характеристики) глубина

95 мм

(условия эксплуатации) рабочая температура

-25-60 °C

(основные характеристики) наименование продукта

TeSys D

(основные характеристики) описание полюсов

3P

(основные характеристики) краткое название устройства

LC1D

(дополнительные характеристики) монтажная опора

рейка<br>монтаж на панель

(дополнительные характеристики) высота

77 мм

(дополнительные характеристики) соединения – клеммы

цепь управления: клеммы с кольцевыми наконечниками (наружный диаметр: 8 мм)<br>силовая цепь: к

(условия эксплуатации) степень защиты ip

IP20 лицевая панель в соответствии с IEC 60529

(дополнительные характеристики) момент затяжки

цепь управления: 1.7 Н-м - клеммы с кольцевыми наконечниками - с помощью отвертки плоск. Ø 6 мм M3,5

(дополнительные характеристики) механическая износостойкость

30 млн. циклов

(дополнительные характеристики) электрическая износостойкость

2 млн. циклов 12 А AC-3 при Ue <= 440 V<br>0.8 млн. циклов 25 А AC-1 при Ue <= 440 V

(основные характеристики) категория применения

AC-3<br>AC-1

Номин. напряжение питания цепи управления Us AC 60 Гц

8c3492ec-96ba-11ea-8264-50e5493a71d0

Номин. напряжение питания цепи управления Us постоян. тока DC

8c34927a-96ba-11ea-8264-50e5493a71d0

(условия эксплуатации) категория перенапряжения

III

(основные характеристики) напряжение цепи управления

110 V постоянный ток

(основные характеристики) конфигурация главных контактов

3 Н.О.

(дополнительные характеристики) потребляемая мощность при удержании, вт

4-4 Вт в 20 °C

(основные характеристики) вспомогательные контакты

1 Н.О. + 1 Н.З.

Номин. коммутируем. мощность при AC-3, 400 В

20d1a9a7-96c4-11ea-8264-50e5493a71d0

(дополнительные характеристики) [icw] номинальный кратковременно допустимый

100 А - 1 с для цепь сигнализации<br>120 А - 500 мс для цепь сигнализации<br>140 А - 100

Количество нормально разомкнутых (НО) силовых контактов

c5643da1-96bf-11ea-8264-50e5493a71d0

Количество нормально замкнутых (НЗ) силовых контактов

bf6bf9e5-96bf-11ea-8264-50e5493a71d0

Количество вспомогат. нормально замкнутых (НЗ) контактов

88ee1802-96bf-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при AC-3, 400 В

069cf697-96c9-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при AC-1, 400 В

e87031be-96c8-11ea-8264-50e5493a71d0

(дополнительные характеристики) пределы напряжения цепи управления

0,1...0,25 Uc 60-60 °C отпускание постоянный ток<br>0,7...1,25 Uc -40-70 °C находится в состоя

(условия эксплуатации) защитное исполнение

TH в соответствии с IEC 60068-2-30

(условия эксплуатации) рабочая высота

3000 м без ухудшения номинальных значений

(основные характеристики) безопасный уровень надежности

B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1<br>B10d

(дополнительные характеристики) тип вспом. контактов

тип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1<br>тип дублирующий ко

(дополнительные характеристики) контактная совместимость

M5

(условия эксплуатации) допустимая температура воздуха вокруг устройства

-40-70 °C при Uc

(дополнительные характеристики) сопротивление изоляции

> 10 МОм для цепь сигнализации

(дополнительные характеристики) мощность двигателя, квт

3 кВт в 220/230 V переменный ток 50 Гц (AC-3)<br>5.5 кВт в 380/400 V переменный ток 50 Гц (AC-

Тип напряжения управления

DC (постоян.)

Номин. раб. ток Ie при AC-4, 400 В

069cf698-96c9-11ea-8264-50e5493a71d0

Номин. коммутируем. мощность при AC-4, 400 В

069cf699-96c9-11ea-8264-50e5493a71d0

(дополнительные характеристики) минимальный коммутируемый ток

5 мА для цепь сигнализации

(дополнительные характеристики) [ith] условный тепловой ток на открытом воз

10 А в <60 °C для цепь сигнализации<br>25 А в <60 °C для силовая цепь

(дополнительные характеристики) соответствующий номинал предохранителя

10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1<br>40 А gG в <= 690 V координа

(основные характеристики) применение контактора

управление электродвигателем<br>активная нагрузка

(основные характеристики) тип цепи управления

пост. ток низкое потребление

(дополнительные характеристики) номинальная включающая способность irms

250 А в 440 V для силовая цепь в соответствии с IEC 60947<br>140 А переменный ток для цепь сиг

(дополнительные характеристики) время работы

55...75 ms включение<br>12...22 мс отключение

(дополнительные характеристики) минимальное коммутируемое напряжение

17 В для цепь сигнализации

(дополнительные характеристики) максимальная частота коммутации

3600 цикл/ч в <60 °C

(дополнительные характеристики) технология использования катушек

без встроенного модуля защиты от перегрузок

(дополнительные характеристики) механическая стойкость

вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц<br>вибрации контактор замкнут: 4 g (ном.)

(дополнительные характеристики) пусковая мощность, вт

4-4 Вт в 20 °C

(дополнительные характеристики) время без перекрытия

1.5 мс при снятии напряжения между НЗ и НО контактом<br>1.5 мс при подаче напряжения между НЗ

(дополнительные характеристики) частота цепи сигнализации

25...400 Гц

(основные характеристики) номинальная отключающая способность

250 А в 440 V для силовая цепь в соответствии с IEC 60947

(основные характеристики) среднее полное сопротивление

2.5 мОм - Ith 25 А 50 Гц для силовая цепь

(основные характеристики) защитная крышка

с

Тип подключения силовой электрич. цепи

Прочее

(дополнительные характеристики) сертификация

IEC<br>CCC<br>EAC<br>UA<br>TR
