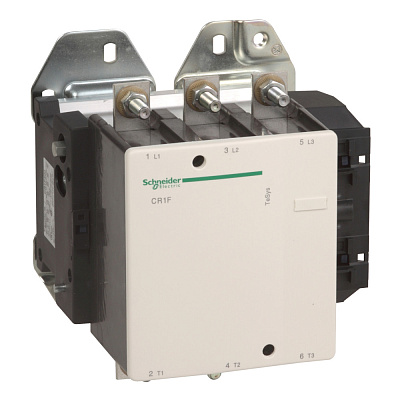

CR1F400M7

Ширина, мм

0.24

Артикул

CR1F400M7

Базовая единица

шт

Глубина, мм

0.25

Длина, мм

0.31

Количество в упаковке

1

Минимальный заказ

1

(основные характеристики) мощность, рассеиваемая одним полюсом

45 Вт AC-3<br>70 Вт AC-1

(основные характеристики) серия

TeSys

(основные характеристики) тип продукта

магнитный контактор с фиксатором

(экологичность предложения) не содержит ртути

да

(основные характеристики) серия продукта

TeSys F

(дополнительные характеристики) код совместимости

CR1F

(условия эксплуатации) рабочая температура

-15-70 °C

(основные характеристики) наименование продукта

TeSys F

(основные характеристики) описание полюсов

3P

(основные характеристики) краткое название устройства

CR1F

(условия эксплуатации) высота над уровнем моря

206 мм

(основные характеристики) область применения

управление

(основные характеристики) категория применения

AC-1<br>AC-3<br>AC-4

Номин. напряжение питания цепи управления Us AC 60 Гц

8c34929c-96ba-11ea-8264-50e5493a71d0

Номин. напряжение питания цепи управления Us постоян. тока DC

9b232e21-96bf-11ea-8264-50e5493a71d0

(основные характеристики) напряжение цепи управления

220...230 V переменный ток 50...400 Hz<br>220...230 V постоянный ток

(основные характеристики) [ie] номинальный рабочий ток

400 А 40 °C) в <= 440 V переменный ток AC-3<br>500 А 40 °C) в <= 440 V переменный ток AC

(основные характеристики) конфигурация главных контактов

3 Н.О.

Номин. коммутируем. мощность при AC-3, 400 В

827b38c7-96ca-11ea-8264-50e5493a71d0

Количество нормально разомкнутых (НО) силовых контактов

c5643da1-96bf-11ea-8264-50e5493a71d0

Количество нормально замкнутых (НЗ) силовых контактов

bf6bf9e5-96bf-11ea-8264-50e5493a71d0

Количество вспомогат. нормально замкнутых (НЗ) контактов

8f2458fd-96bf-11ea-8264-50e5493a71d0

(основные характеристики) [ue] номинальное рабочее напряжение

1000 V переменный ток 25...200 Гц

Номин. раб. ток Ie при AC-3, 400 В

827b38c6-96ca-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при AC-1, 400 В

827b38b7-96ca-11ea-8264-50e5493a71d0

(дополнительные характеристики) пределы напряжения цепи управления

блокировочный: 0,85...1,1 Uc<br>расцепление: 0,85...1,1 Uc

(условия эксплуатации) защитное исполнение

TC

(условия эксплуатации) рабочая высота

3000 м без ухудшения номинальных значений

(условия эксплуатации) глубина

219 мм

Тип напряжения управления

AC/DC (перемен./постоян.)

(основные характеристики) мощность двигателя, квт

200 кВт в 400 V переменный ток 50/60 Гц (AC-4)

(условия эксплуатации) вес

9.1 кг

Номин. раб. ток Ie при AC-4, 400 В

827b38c8-96ca-11ea-8264-50e5493a71d0

Номин. коммутируем. мощность при AC-4, 400 В

827b38c9-96ca-11ea-8264-50e5493a71d0

(основные характеристики) соединения – клеммы

клеммы с кольцевыми наконечниками 2 кабель (-и) 150-150 мм²<br>шины 2 кабель (-и) - сечение ши

(основные характеристики) применение контактора

управление электродвигателем<br>активная нагрузка

(основные характеристики) тип цепи управления

пер. ток в 50...400 Hz<br>пост. ток стандартный

(основные характеристики) [ui] номинальное напряжение изоляции

1000 В в соответствии с IEC 60158-1<br>1000 В в соответствии с IEC 60947-4<br>1000 В в с

(основные характеристики) номинальная отключающая способность

4000 А в 220...440 V<br>3500 А в 500 V<br>1200 А в 1000 V<br>3000 А в 660/690 V

(основные характеристики) среднее полное сопротивление

0.28 мОм - Ith 500 А 50 Гц

(основные характеристики) время работы

40...75 мс блокировочный<br>50...100 мс расцепление

(основные характеристики) механическая износостойкость

1 млн. циклов

(основные характеристики) максимальная частота коммутации

120 цикл/ч в <40 °C

(условия эксплуатации) ширина

213 мм

Тип подключения силовой электрич. цепи

Болтовое соединение
