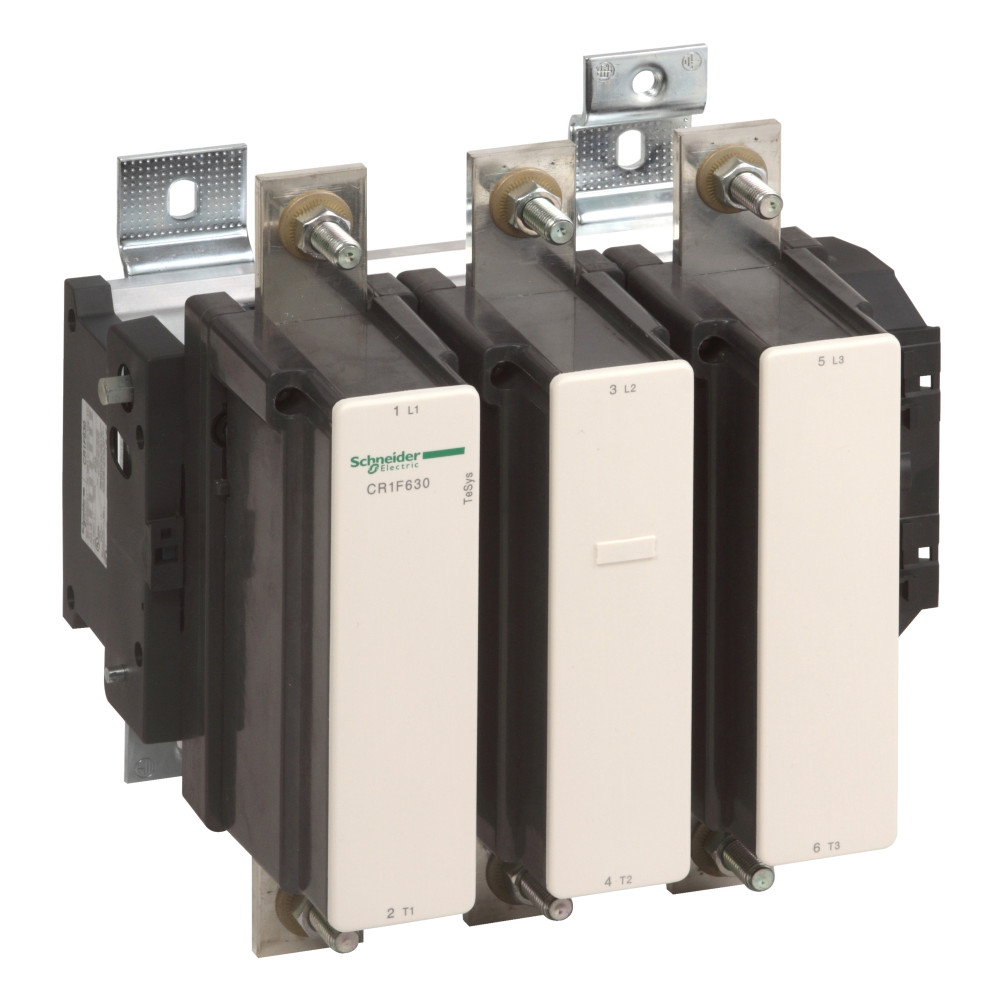

CR1F630MZ7

Ширина, мм

0.34

Артикул

CR1F630MZ7

Базовая единица

шт

Глубина, мм

0.275

Длина, мм

0.35

Количество в упаковке

1

Минимальный заказ

1

(основные характеристики) мощность, рассеиваемая одним полюсом

48 Вт AC-3<br>120 Вт AC-1

(основные характеристики) серия

TeSys

(основные характеристики) тип продукта

магнитный контактор с фиксатором

(дополнительные характеристики) [ue] номинальное рабочее напряжение

1000 V переменный ток 25...200 Гц

(дополнительные характеристики) [ui] номинальное напряжение изоляции

1000 В в соответствии с IEC 60158-1<br>1000 В в соответствии с IEC 60947-4<br>1000 В в с

(дополнительные характеристики) ширина

309 мм

(дополнительные характеристики) [ie] номинальный рабочий ток

630 А 40 °C) в <= 440 V переменный ток AC-3<br>1000 А 40 °C) в <= 440 V переменный ток A

(экологичность предложения) не содержит ртути

да

(основные характеристики) серия продукта

TeSys F

(дополнительные характеристики) код совместимости

CR1F

(дополнительные характеристики) вес

18.6 кг

(дополнительные характеристики) глубина

255 мм

(условия эксплуатации) рабочая температура

-15-70 °C

(основные характеристики) наименование продукта

TeSys F

(основные характеристики) описание полюсов

3P

(основные характеристики) краткое название устройства

CR1F

(дополнительные характеристики) высота

304 мм

(дополнительные характеристики) соединения – клеммы

шины 2 кабель (-и) - сечение шины: 60 x 5 mm<br>силовая цепь: болтовое соединение

(основные характеристики) область применения

управление

(дополнительные характеристики) момент затяжки

58 Н-м

(дополнительные характеристики) механическая износостойкость

1 млн. циклов

(основные характеристики) категория применения

AC-4<br>AC-1<br>AC-3

Номин. напряжение питания цепи управления Us AC 60 Гц

8c3492ec-96ba-11ea-8264-50e5493a71d0

Номин. напряжение питания цепи управления Us постоян. тока DC

9b232e21-96bf-11ea-8264-50e5493a71d0

(основные характеристики) напряжение цепи управления

220 В постоянный ток

(основные характеристики) конфигурация главных контактов

3 Н.О.

Номин. коммутируем. мощность при AC-3, 400 В

827b3921-96ca-11ea-8264-50e5493a71d0

(дополнительные характеристики) [icw] номинальный кратковременно допустимый

5.05 кА в <40 °C - 1 с<br>5.05 кА в <40 °C - 5 с<br>5.05 кА в <40 °C - 10 с<

Количество нормально разомкнутых (НО) силовых контактов

c5643da1-96bf-11ea-8264-50e5493a71d0

Количество нормально замкнутых (НЗ) силовых контактов

bf6bf9e5-96bf-11ea-8264-50e5493a71d0

Количество вспомогат. нормально замкнутых (НЗ) контактов

8f2458fd-96bf-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при AC-3, 400 В

827b3920-96ca-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при AC-1, 400 В

827b391f-96ca-11ea-8264-50e5493a71d0

(дополнительные характеристики) пределы напряжения цепи управления

блокировочный: 0,85...1,1 Uc<br>расцепление: 0,85...1,1 Uc

(условия эксплуатации) защитное исполнение

TC

(условия эксплуатации) рабочая высота

3000 м без ухудшения номинальных значений

(дополнительные характеристики) мощность двигателя, квт

335 кВт в 400 V переменный ток 50/60 Гц (AC-4)

Тип напряжения управления

DC (постоян.)

Номин. раб. ток Ie при AC-4, 400 В

827b3922-96ca-11ea-8264-50e5493a71d0

Номин. коммутируем. мощность при AC-4, 400 В

827b3923-96ca-11ea-8264-50e5493a71d0

(дополнительные характеристики) соответствующий номинал предохранителя

630 А aM в <= 440 V<br>1000 А BS88 в <= 440 V<br>1000 А gG в <= 440 V

(основные характеристики) применение контактора

активная нагрузка<br>управление электродвигателем

(основные характеристики) тип цепи управления

пост. ток низкое потребление

(дополнительные характеристики) номинальная включающая способность irms

6740 А

(дополнительные характеристики) время работы

40...80 мс блокировочный<br>50...100 мс расцепление

(дополнительные характеристики) максимальная частота коммутации

120 цикл/ч в <40 °C

(основные характеристики) номинальная отключающая способность

6300 А в 220...440 V<br>5400 А в 500 V<br>3200 А в 1000 V<br>4600 А в 660/690 V

(основные характеристики) среднее полное сопротивление

0.12 мОм - Ith 1000 А 50 Гц

Тип подключения силовой электрич. цепи

Болтовое соединение
