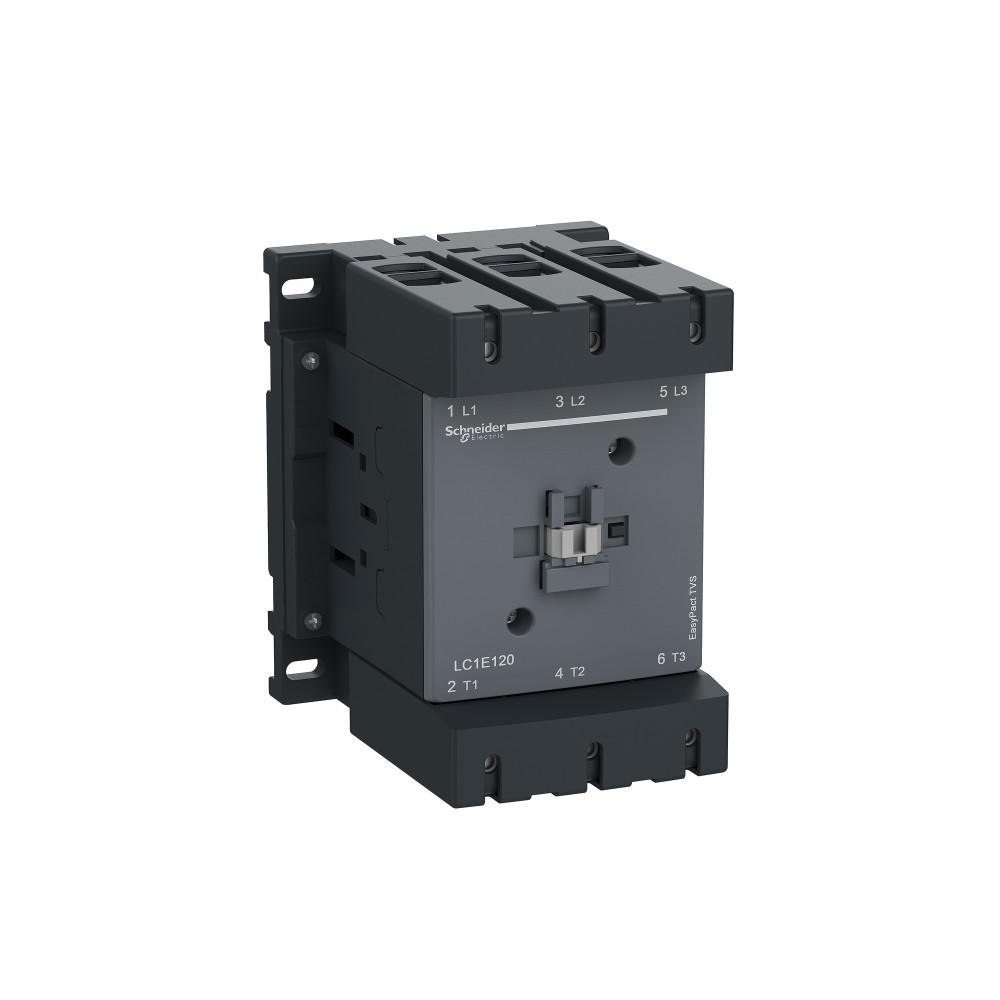

LC1E120M5

Ширина, мм

0.17

Артикул

LC1E120M5

Базовая единица

шт

Глубина, мм

0.19

Длина, мм

0.21

Количество в упаковке

1

Минимальный заказ

1

(основные характеристики) мощность, рассеиваемая одним полюсом

8.6 Вт AC-3<br>14 Вт AC-1

(основные характеристики) серия

EasyPact

(основные характеристики) тип продукта

контактор

(дополнительные характеристики) [ue] номинальное рабочее напряжение

силовая цепь: <= 690 V переменный ток 50/60 Гц

(дополнительные характеристики) [ui] номинальное напряжение изоляции

690 В в соответствии с IEC 60947-4-1

(дополнительные характеристики) ширина

120 мм

(дополнительные характеристики) [up] номинальное импульсное выдерживаемое н

8 кВ катушка не соединена с силовой цепью в соответствии с IEC 60947

(дополнительные характеристики) [ie] номинальный рабочий ток

120 А 55 °C) в <= 440 V переменный ток AC-3 для силовая цепь<br>150 А 40 °C) в <= 440 V

(условия эксплуатации) стандарты

IEC 60947-1<br>IEC 60947-5-1<br>IEC 60947-4-1

(условия эксплуатации) степень загрязнения

3

(условия эксплуатации) огнестойкость

850 °C в соответствии с IEC 60695-2-1

(экологичность предложения) не содержит ртути

да

(экологичность предложения) не содержит токсичных тяжелых металлов

да

(экологичность предложения) не содержит особо опасных веществ согласно декл

да

(дополнительные характеристики) вес

2.3 кг

(дополнительные характеристики) глубина

132 мм

(условия эксплуатации) рабочая температура

-5-55 °C

(основные характеристики) наименование продукта

EasyPact TVS

(основные характеристики) описание полюсов

3P

(основные характеристики) краткое название устройства

LC1E

(дополнительные характеристики) монтажная опора

DIN-рейка<br>монтаж на панель

(дополнительные характеристики) высота

158 мм

(дополнительные характеристики) соединения – клеммы

цепь управления: винтовой зажим 2 1-2.5 мм² - жесткость кабеля: гибкий с кабельным наконечником<b

(условия эксплуатации) степень защиты ip

IP2x в соответствии с IEC 60529

(условия эксплуатации) сертификаты

EAC

(дополнительные характеристики) момент затяжки

силовая цепь: 12 Н-м<br>цепь управления: 1.2 Н-м

(дополнительные характеристики) механическая износостойкость

400000 циклы

(дополнительные характеристики) электрическая износостойкость

800000 циклы AC-3<br>250000 циклы AC-1

(основные характеристики) категория применения

AC-3<br>AC-1

Номин. напряжение питания цепи управления Us AC 60 Гц

8c3492ec-96ba-11ea-8264-50e5493a71d0

Номин. напряжение питания цепи управления Us постоян. тока DC

8c34929b-96ba-11ea-8264-50e5493a71d0

(условия эксплуатации) категория перенапряжения

III

(основные характеристики) напряжение цепи управления

220 В пер. ток 50 Hz

(основные характеристики) конфигурация главных контактов

3 Н.О.

(условия эксплуатации) теплоотдача

3-8 Вт для цепь управления

(основные характеристики) вспомогательные контакты

1 Н.О. + 1 Н.З.

Номин. коммутируем. мощность при AC-3, 400 В

fa7599b8-96c8-11ea-8264-50e5493a71d0

(дополнительные характеристики) [icw] номинальный кратковременно допустимый

1100 А в <40 °C - 10 с для силовая цепь

Количество нормально разомкнутых (НО) силовых контактов

c5643da1-96bf-11ea-8264-50e5493a71d0

Количество нормально замкнутых (НЗ) силовых контактов

bf6bf9e5-96bf-11ea-8264-50e5493a71d0

Количество вспомогат. нормально замкнутых (НЗ) контактов

88ee1802-96bf-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при AC-3, 400 В

cfd21373-96cb-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при AC-1, 400 В

cfd21372-96cb-11ea-8264-50e5493a71d0

(дополнительные характеристики) пределы напряжения цепи управления

находится в состоянии работы: 0,85...1,1 Uc в 50 Hz 55 °C)<br>отпускание: 0,35...0,55 Uc в 50

(условия эксплуатации) защитное исполнение

TH (степень загрязнения 3) в соответствии с IEC 60068

(условия эксплуатации) рабочая высота

3000 м без ухудшения номинальных значений

(условия эксплуатации) допустимая температура воздуха вокруг устройства

-20-70 °C при Uc

(дополнительные характеристики) сопротивление изоляции

> 10 МОм для цепь управления

(дополнительные характеристики) мощность двигателя, квт

37 кВт в 220...230 V переменный ток 50/60 Гц (AC-3)<br>55 кВт в 380...400 V переменный ток 50/

Тип напряжения управления

AC (перемен.)

Номин. раб. ток Ie при AC-4, 400 В

bf6bf9e6-96bf-11ea-8264-50e5493a71d0

Номин. коммутируем. мощность при AC-4, 400 В

cfd21374-96cb-11ea-8264-50e5493a71d0

(дополнительные характеристики) минимальный коммутируемый ток

5 мА для цепь управления

(дополнительные характеристики) соответствующий номинал предохранителя

250 А gG в <= 690 V координация тип 1 для цепь управления в соответствии с IEC 60947-5-1<br>

(основные характеристики) применение контактора

управление электродвигателем<br>активная нагрузка

(основные характеристики) тип цепи управления

пер. ток в 50 Гц

(дополнительные характеристики) номинальная включающая способность irms

1200 А в 440 V переменный ток для силовая цепь в соответствии с IEC 60947-4-1

(дополнительные характеристики) время работы

20...50 мс при замыкании<br>6...20 мс при размыкании

(дополнительные характеристики) минимальное коммутируемое напряжение

17 В для цепь управления

(дополнительные характеристики) максимальная частота коммутации

1200 цикл/ч в <55 °C

(дополнительные характеристики) механическая стойкость

вибрации контактор разомкнут: 1.5 g (ном.), 5...300 Гц<br>вибрации контактор замкнут: 3 g (ном

(дополнительные характеристики) время без перекрытия

1.5 мс при подаче напряжения guaranteed between NC and NO contact<br>1.5 мс при снятии напряже

(основные характеристики) номинальная отключающая способность

960 А в 440 V для силовая цепь в соответствии с IEC 60947

(основные характеристики) среднее полное сопротивление

0.6 мОм - Ith 150 А 50 Гц для силовая цепь

Тип подключения силовой электрич. цепи

Винтовое соединение
