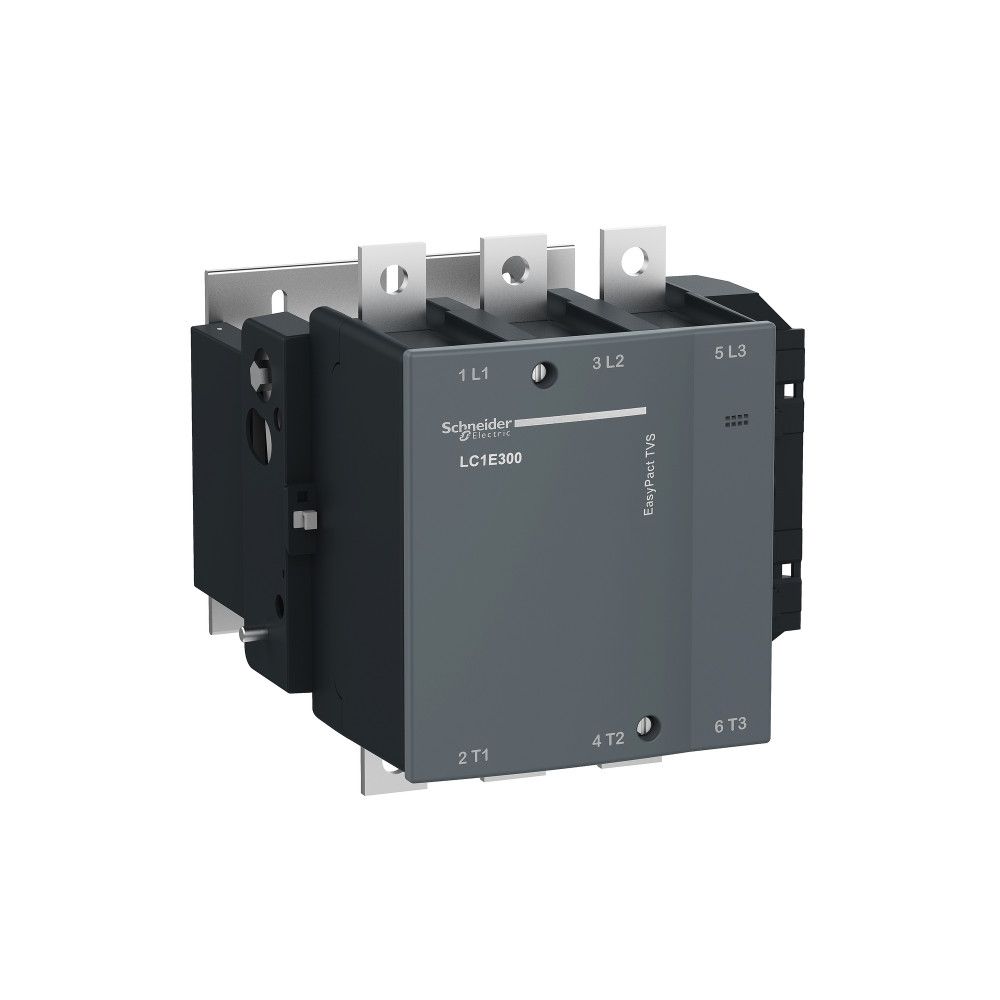

LC1E300N5

Артикул

LC1E300N5

Базовая единица

шт

Количество в упаковке

1

(основные характеристики) мощность, рассеиваемая одним полюсом

27 Вт AC-3<br>31 Вт AC-1

(основные характеристики) серия

EasyPact

(основные характеристики) тип продукта

контактор

(дополнительные характеристики) [ue] номинальное рабочее напряжение

силовая цепь: <= 690 V переменный ток 50/60 Гц

(дополнительные характеристики) [ui] номинальное напряжение изоляции

690 В в соответствии с IEC 60947-4-1

(дополнительные характеристики) ширина

213 мм

(условия эксплуатации) стандарты

IEC 60947-5-1<br>IEC 60947-1<br>IEC 60947-4-1

(условия эксплуатации) степень загрязнения

3

(условия эксплуатации) огнестойкость

850 °C в соответствии с IEC 60695-2-1

(экологичность предложения) не содержит ртути

да

(дополнительные характеристики) вес

8.5 кг

(дополнительные характеристики) глубина

219 мм

(условия эксплуатации) рабочая температура

-5-55 °C

(основные характеристики) наименование продукта

EasyPact TVS

(основные характеристики) описание полюсов

3P

(основные характеристики) краткое название устройства

LC1E

(дополнительные характеристики) монтажная опора

монтаж на панель

(дополнительные характеристики) высота

206 мм

(дополнительные характеристики) соединения – клеммы

цепь управления: винтовой зажим 1 1-4 мм² - жесткость кабеля: гибкий без наконечника<br>цепь у

(условия эксплуатации) степень защиты ip

IP2x в соответствии с IEC 60529

(условия эксплуатации) сертификаты

EAC

(дополнительные характеристики) момент затяжки

цепь управления: 1.2 Н-м<br>силовая цепь: 35 Н-м

(дополнительные характеристики) механическая износостойкость

5000000 циклы

(дополнительные характеристики) электрическая износостойкость

400000 циклы AC-1<br>500000 циклы AC-3

(основные характеристики) категория применения

AC-1<br>AC-3

(условия эксплуатации) категория перенапряжения

III

(основные характеристики) напряжение цепи управления

415 V пер. ток 50 Hz

(основные характеристики) [ie] номинальный рабочий ток

300 А 55 °C) в <= 440 V переменный ток AC-3 для силовая цепь<br>320 А 40 °C) в <= 440 V

(основные характеристики) [up] номинальное импульсное выдерживаемое напряже

8 кВ катушка не соединена с силовой цепью в соответствии с IEC 60947

(основные характеристики) конфигурация главных контактов

3 Н.О.

(условия эксплуатации) теплоотдача

8-8 Вт для цепь управления

(дополнительные характеристики) [icw] номинальный кратковременно допустимый

2200 А в <40 °C - 10 с для силовая цепь

Количество нормально разомкнутых (НО) силовых контактов

c5643da1-96bf-11ea-8264-50e5493a71d0

(дополнительные характеристики) пределы напряжения цепи управления

находится в состоянии работы: 0,85...1,1 Uc в 50 Hz 55 °C)<br>отпускание: 0,35...0,55 Uc в 50

(дополнительные характеристики) защитное исполнение

TH (степень загрязнения 3) в соответствии с IEC 60068

(условия эксплуатации) рабочая высота

3000 м без ухудшения номинальных значений

(условия эксплуатации) допустимая температура воздуха вокруг устройства

-20-70 °C при Uc

(дополнительные характеристики) сопротивление изоляции

> 10 МОм для цепь управления

(дополнительные характеристики) мощность двигателя, квт

90 кВт в 220...230 V переменный ток 50/60 Гц<br>160 кВт в 380...400 V<br>160 кВт в 415 V

Тип напряжения управления

AC (перемен.)

(дополнительные характеристики) минимальный коммутируемый ток

5 мА для цепь управления

(дополнительные характеристики) соответствующий номинал предохранителя

10 А gG в <= 690 V координация тип 1 для цепь управления в соответствии с IEC 60947-5-1<br>

(основные характеристики) применение контактора

управление электродвигателем<br>активная нагрузка

(основные характеристики) тип цепи управления

пер. ток в 50 Гц

(дополнительные характеристики) номинальная включающая способность irms

3000 А в 440 V переменный ток для силовая цепь в соответствии с IEC 60947-4-1

(дополнительные характеристики) время работы

40...65 мс при замыкании<br>100...170 мс при размыкании

(дополнительные характеристики) минимальное коммутируемое напряжение

17 В для цепь управления

(дополнительные характеристики) максимальная частота коммутации

1200 цикл/ч в <55 °C

(дополнительные характеристики) механическая стойкость

вибрации контактор разомкнут: 1.5 g (ном.), 5...300 Гц<br>вибрации контактор замкнут: 3 g (ном

(дополнительные характеристики) время без перекрытия

1.5 мс при подаче напряжения guaranteed between NC and NO contact<br>1.5 мс при снятии напряже

(основные характеристики) номинальная отключающая способность

2400 А в 440 V для силовая цепь в соответствии с IEC 60947

(основные характеристики) среднее полное сопротивление

0.3 мОм - Ith 320 А 50 Гц для силовая цепь
