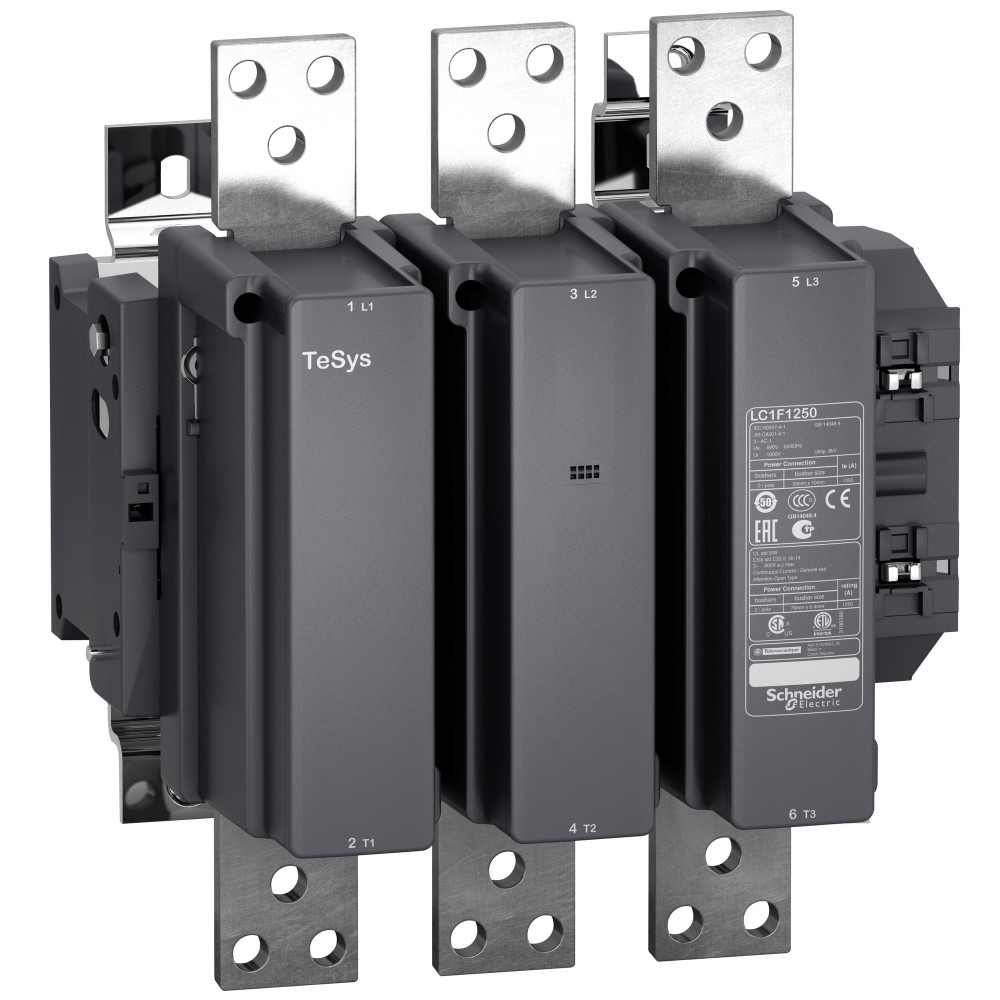

LC1F1250M7

Ширина, мм

0.37

Артикул

LC1F1250M7

Базовая единица

шт

Глубина, мм

0.33

Длина, мм

0.44

Количество в упаковке

1

Минимальный заказ

1

(основные характеристики) серия

TeSys

(основные характеристики) тип продукта

контактор

(дополнительные характеристики) [ui] номинальное напряжение изоляции

1000 В в соответствии с IEC 60947-4-1<br>1500 В в соответствии с VDE 0110 группа C

(дополнительные характеристики) мощность, рассеиваемая одним полюсом

120 Вт AC-1

(дополнительные характеристики) [up] номинальное импульсное выдерживаемое н

8 кВ

(экологичность предложения) не содержит ртути

да

(основные характеристики) серия продукта

TeSys F

(дополнительные характеристики) код совместимости

LC1F

(условия эксплуатации) рабочая температура

-5-40 °C

(основные характеристики) наименование продукта

TeSys F

(основные характеристики) описание полюсов

3P

(основные характеристики) краткое название устройства

LC1F

(дополнительные характеристики) монтажная опора

монтаж на панель

(дополнительные характеристики) соединения – клеммы

цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий без наконечника<br>цепь управления

(условия эксплуатации) высота над уровнем моря

338 мм

(дополнительные характеристики) момент затяжки

цепь управления: 1.2 Н-м<br>силовая цепь: 58 Н-м

(основные характеристики) категория применения

AC-1

Номин. напряжение питания цепи управления Us AC 60 Гц

8c34929c-96ba-11ea-8264-50e5493a71d0

Номин. напряжение питания цепи управления Us постоян. тока DC

8c34929b-96ba-11ea-8264-50e5493a71d0

(основные характеристики) напряжение цепи управления

220 В переменный ток 40...400 Hz

(основные характеристики) [ie] номинальный рабочий ток

1260 А 40 °C) в <= 440 V AC-1

(дополнительные характеристики) категория перенапряжения

III

(дополнительные характеристики) стандарты

EN 60947-4-1<br>IEC 60947-4-1<br>IEC 60947-1<br>EN 60947-1<br>JIS C8201-4-1

(основные характеристики) конфигурация главных контактов

3 Н.О.

Номин. коммутируем. мощность при AC-3, 400 В

bf6bfa28-96bf-11ea-8264-50e5493a71d0

(дополнительные характеристики) [icw] номинальный кратковременно допустимый

3000 А в <40 °C - 3 мин<br>8000 А в <40 °C - 10 с<br>5200 А в <40 °C - 30 с<

Количество нормально разомкнутых (НО) силовых контактов

c5643da1-96bf-11ea-8264-50e5493a71d0

Количество нормально замкнутых (НЗ) силовых контактов

bf6bf9e5-96bf-11ea-8264-50e5493a71d0

Количество вспомогат. нормально замкнутых (НЗ) контактов

8f2458fd-96bf-11ea-8264-50e5493a71d0

(основные характеристики) [ue] номинальное рабочее напряжение

<= 460 В постоянный ток<br><= 690 V переменный ток 50/60 Гц

Номин. раб. ток Ie при AC-3, 400 В

bf6bfa27-96bf-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при AC-1, 400 В

a68acbf6-96ca-11ea-8264-50e5493a71d0

(дополнительные характеристики) пределы напряжения цепи управления

находится в состоянии работы: 0,85...1,1 Uc 40...400 Hz 55 °C)<br>отпускание: 0,25...0,5 Uc 40

(условия эксплуатации) защитное исполнение

TH

(условия эксплуатации) рабочая высота

3000 м без ухудшения номинальных значений

(условия эксплуатации) допустимая температура воздуха вокруг устройства

-40-60 °C

(дополнительные характеристики) среднее полное сопротивление

0.12 мОм - Ith 1260 А 50 Гц

(условия эксплуатации) глубина

255 мм

Тип напряжения управления

AC (перемен.)

(условия эксплуатации) вес

19 кг

Номин. раб. ток Ie при AC-4, 400 В

bf6bf9e6-96bf-11ea-8264-50e5493a71d0

(дополнительные характеристики) сертификаты

CB<br>CSA<br>CCC<br>cETLus

Номин. коммутируем. мощность при AC-4, 400 В

bf6bf9e7-96bf-11ea-8264-50e5493a71d0

(дополнительные характеристики) [ith] условный тепловой ток на открытом воз

1260 А в <40 °C

(дополнительные характеристики) соответствующий номинал предохранителя

1000 А gG в <= 440 V

(основные характеристики) применение контактора

активная нагрузка

(основные характеристики) тип цепи управления

пер. ток в 40...400 Hz

(дополнительные характеристики) время работы

40...80 мс включение<br>100...200 мс отключение

(дополнительные характеристики) теплоотдача

20-20 Вт

(дополнительные характеристики) максимальная частота коммутации

1200 цикл/ч в <55 °C

(условия эксплуатации) ширина

309 мм

Тип подключения силовой электрич. цепи

Болтовое соединение
