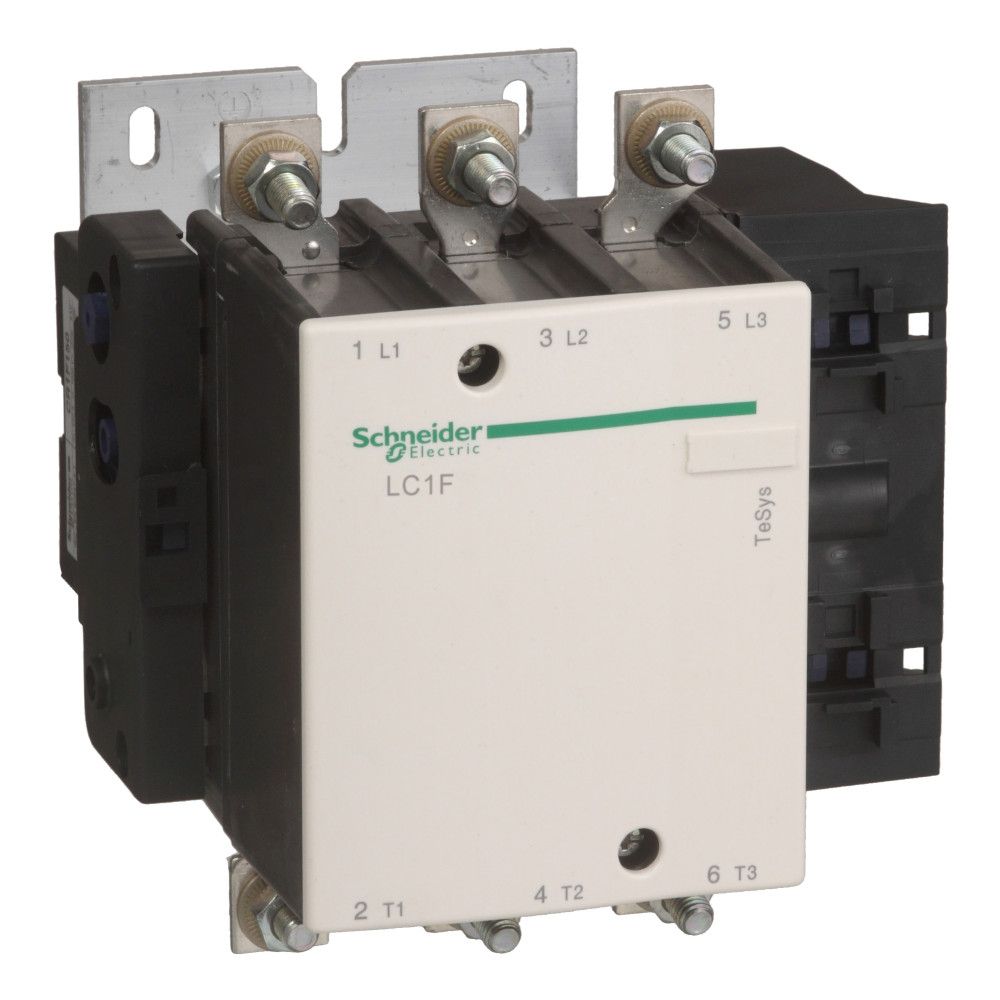

LC1F150Q7

Ширина, мм

0.2

Артикул

LC1F150Q7

Базовая единица

шт

Производитель

Schneider Electric

Глубина, мм

0.21

Длина, мм

0.24

Количество в упаковке

1

Минимальный заказ

1

(основные характеристики) мощность, рассеиваемая одним полюсом

22 Вт AC-1<br>8 Вт AC-3

(основные характеристики) серия

TeSys

(основные характеристики) тип продукта

контактор

(дополнительные характеристики) [ue] номинальное рабочее напряжение

<= 690 V переменный ток 50/60 Гц

(дополнительные характеристики) [ui] номинальное напряжение изоляции

1000 В в соответствии с IEC 60947-4-1<br>1500 В в соответствии с VDE 0110 группа C

(дополнительные характеристики) ширина

163.5 мм

(дополнительные характеристики) [up] номинальное импульсное выдерживаемое н

8 кВ

(дополнительные характеристики) [ie] номинальный рабочий ток

250 А 40 °C) в <= 440 V AC-1<br>150 А 55 °C) в <= 440 V AC-3

(условия эксплуатации) стандарты

IEC 60947-4-1<br>JIS C8201-4-1<br>EN 60947-4-1<br>EN 60947-1<br>IEC 60947-1

(экологичность предложения) не содержит ртути

да

(основные характеристики) серия продукта

TeSys F

(дополнительные характеристики) код совместимости

LC1F

(дополнительные характеристики) вес

3.43 кг

(дополнительные характеристики) глубина

171 мм

(условия эксплуатации) рабочая температура

-5-55 °C

(основные характеристики) наименование продукта

TeSys F

(основные характеристики) описание полюсов

3P

(основные характеристики) краткое название устройства

LC1F

(дополнительные характеристики) монтажная опора

монтаж на панель

(дополнительные характеристики) высота

170 мм

(дополнительные характеристики) соединения – клеммы

цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий без наконечника<br>цепь управления

(условия эксплуатации) степень защиты ip

IP2x лицевая панель с ограждениями в соответствии с IEC 60529<br>IP2x лицевая панель с огражде

(условия эксплуатации) сертификаты

DNV<br>CCC<br>ABS<br>BV<br>RINA<br>LROS (Lloyds register of shipping)&

(дополнительные характеристики) момент затяжки

цепь управления: 1.2 Н-м<br>силовая цепь: 18 Н-м

(дополнительные характеристики) механическая износостойкость

10 млн. циклов

(основные характеристики) категория применения

AC-1<br>AC-4<br>AC-3

Номин. напряжение питания цепи управления Us AC 60 Гц

88ee17e9-96bf-11ea-8264-50e5493a71d0

Номин. напряжение питания цепи управления Us постоян. тока DC

8c34929b-96ba-11ea-8264-50e5493a71d0

(условия эксплуатации) категория перенапряжения

III

(основные характеристики) напряжение цепи управления

380 V переменный ток 40...400 Hz

(основные характеристики) конфигурация главных контактов

3 Н.О.

(условия эксплуатации) теплоотдача

12-16 Вт

Номин. коммутируем. мощность при AC-3, 400 В

18a9854b-96c9-11ea-8264-50e5493a71d0

(дополнительные характеристики) [icw] номинальный кратковременно допустимый

1200 А в <40 °C - 10 с<br>700 А в <40 °C - 30 с<br>600 А в <40 °C - 1 мин<br

Количество нормально разомкнутых (НО) силовых контактов

c5643da1-96bf-11ea-8264-50e5493a71d0

Количество нормально замкнутых (НЗ) силовых контактов

bf6bf9e5-96bf-11ea-8264-50e5493a71d0

Количество вспомогат. нормально замкнутых (НЗ) контактов

8f2458fd-96bf-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при AC-3, 400 В

18a9854a-96c9-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при AC-1, 400 В

7c7e306b-96ca-11ea-8264-50e5493a71d0

(дополнительные характеристики) пределы напряжения цепи управления

находится в состоянии работы: 0,85...1,1 Uc 50/60 Hz 55 °C)<br>отпускание: 0,35...0,55 Uc 50/6

(условия эксплуатации) защитное исполнение

TH

(условия эксплуатации) рабочая высота

3000 м без ухудшения номинальных значений

(условия эксплуатации) допустимая температура воздуха вокруг устройства

-40-70 °C

(дополнительные характеристики) мощность двигателя, квт

75 кВт в 380...400 V переменный ток 50/60 Гц (AC-3)<br>80 кВт в 415 V переменный ток 50/60 Гц

Тип напряжения управления

AC (перемен.)

Номин. раб. ток Ie при AC-4, 400 В

18a9854c-96c9-11ea-8264-50e5493a71d0

Номин. коммутируем. мощность при AC-4, 400 В

18a9854d-96c9-11ea-8264-50e5493a71d0

(дополнительные характеристики) [ith] условный тепловой ток на открытом воз

250 А в <40 °C

(дополнительные характеристики) соответствующий номинал предохранителя

160 А aM в <= 440 V<br>250 А gG в <= 440 V

(основные характеристики) применение контактора

управление электродвигателем<br>активная нагрузка

(основные характеристики) тип цепи управления

пер. ток в 40...400 Hz

(дополнительные характеристики) время работы

35 мс включение (при Uc)<br>130 мс отключение (при Uc)

(дополнительные характеристики) максимальная частота коммутации

2400 цикл/ч в <55 °C

(основные характеристики) номинальная отключающая способность

1200 А в соответствии с IEC 60947-4-1

(основные характеристики) среднее полное сопротивление

0.35 мОм - Ith 250 А 50 Гц

Тип подключения силовой электрич. цепи

Болтовое соединение
