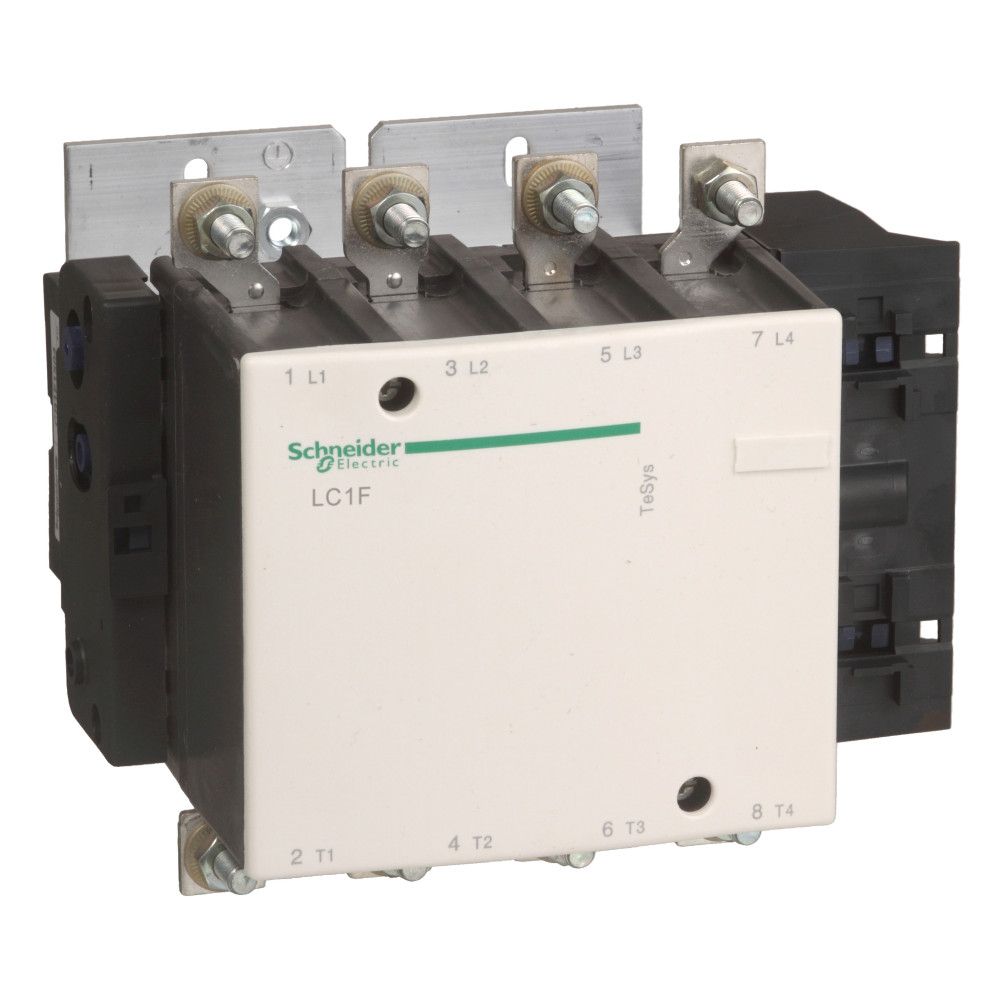

LC1F2654

Ширина, мм

0.255

Артикул

LC1F2654

Базовая единица

шт

Глубина, мм

0.255

Длина, мм

0.3

Количество в упаковке

1

Минимальный заказ

1

(основные характеристики) мощность, рассеиваемая одним полюсом

37 Вт AC-1

(основные характеристики) серия

TeSys

(основные характеристики) тип продукта

контактор

(дополнительные характеристики) [ue] номинальное рабочее напряжение

<= 1000 V переменный ток 50/60 Гц<br><= 460 В постоянный ток

(дополнительные характеристики) [ui] номинальное напряжение изоляции

1000 В в соответствии с IEC 60947-4-1<br>1500 В в соответствии с VDE 0110 группа C

(дополнительные характеристики) ширина

244.5 мм

(условия эксплуатации) стандарты

JIS C8201-4-1<br>IEC 60947-4-1<br>IEC 60947-1<br>EN 60947-1<br>EN 60947-4-1

(экологичность предложения) не содержит ртути

да

(основные характеристики) серия продукта

TeSys F

(дополнительные характеристики) код совместимости

LC1F

(дополнительные характеристики) вес

8.54 кг

(дополнительные характеристики) глубина

213 мм

(условия эксплуатации) рабочая температура

-5-55 °C

(основные характеристики) наименование продукта

TeSys F

(основные характеристики) описание полюсов

4P

(основные характеристики) краткое название устройства

LC1F

(дополнительные характеристики) монтажная опора

монтаж на панель

(дополнительные характеристики) высота

203 мм

(дополнительные характеристики) соединения – клеммы

силовая цепь: шина 2 кабель (-и) - сечение шины: 32 x 4 mm<br>силовая цепь: клеммы с кольцевым

(условия эксплуатации) степень защиты ip

IP20 лицевая панель с ограждениями в соответствии с IEC 60529<br>IP20 лицевая панель с огражде

(условия эксплуатации) сертификаты

BV<br>LROS (Lloyds register of shipping)<br>CSA<br>RMRoS<br>RINA<br>AB

(дополнительные характеристики) момент затяжки

силовая цепь: 35 Н-м

(основные характеристики) категория применения

AC-1

Номин. напряжение питания цепи управления Us AC 60 Гц

8c3492ec-96ba-11ea-8264-50e5493a71d0

Номин. напряжение питания цепи управления Us постоян. тока DC

8c34929b-96ba-11ea-8264-50e5493a71d0

(условия эксплуатации) категория перенапряжения

III

(основные характеристики) [ie] номинальный рабочий ток

350 А 40 °C) в <= 440 V переменный ток AC-1

(основные характеристики) [up] номинальное импульсное выдерживаемое напряже

8 кВ

(основные характеристики) конфигурация главных контактов

4 Н.О.

Номин. коммутируем. мощность при AC-3, 400 В

bf6bfa28-96bf-11ea-8264-50e5493a71d0

(дополнительные характеристики) [icw] номинальный кратковременно допустимый

2200 А в <40 °C - 10 с<br>1230 А в <40 °C - 30 с<br>950 А в <40 °C - 1 мин<b

Количество нормально разомкнутых (НО) силовых контактов

fa759918-96c8-11ea-8264-50e5493a71d0

Количество нормально замкнутых (НЗ) силовых контактов

bf6bf9e5-96bf-11ea-8264-50e5493a71d0

Количество вспомогат. нормально замкнутых (НЗ) контактов

8f2458fd-96bf-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при AC-3, 400 В

bf6bfa27-96bf-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при AC-1, 400 В

827b3891-96ca-11ea-8264-50e5493a71d0

(дополнительные характеристики) защитное исполнение

TH

(условия эксплуатации) рабочая высота

3000 м без ухудшения номинальных значений

(условия эксплуатации) допустимая температура воздуха вокруг устройства

-40-70 °C

Тип напряжения управления

(NA)

Номин. раб. ток Ie при AC-4, 400 В

bf6bf9e6-96bf-11ea-8264-50e5493a71d0

Номин. коммутируем. мощность при AC-4, 400 В

bf6bf9e7-96bf-11ea-8264-50e5493a71d0

(дополнительные характеристики) [ith] условный тепловой ток на открытом воз

350 А в <40 °C

(дополнительные характеристики) соответствующий номинал предохранителя

315 А aM в <= 440 V<br>400 А gG в <= 440 V

(основные характеристики) применение контактора

активная нагрузка

(дополнительные характеристики) номинальная включающая способность irms

2650 А переменный ток в соответствии с IEC 60947-4-1

(дополнительные характеристики) механическая стойкость

вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц<br>вибрации контактор замкнут: 5 g (ном.)

(основные характеристики) номинальная отключающая способность

2120 А в соответствии с IEC 60947-4-1

(основные характеристики) среднее полное сопротивление

0.3 мОм - Ith 350 А 50 Гц

Тип подключения силовой электрич. цепи

Болтовое соединение
