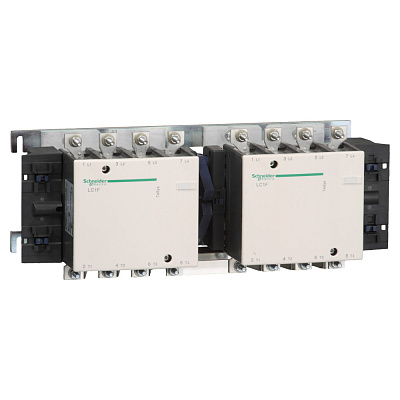

LC2F1154

Ширина, мм

0.36

Артикул

LC2F1154

Базовая единица

шт

Глубина, мм

0.22

Длина, мм

0.535

Количество в упаковке

1

Минимальный заказ

1

(основные характеристики) мощность, рассеиваемая одним полюсом

15 Вт AC-1

(основные характеристики) серия

TeSys

(основные характеристики) тип продукта

контакторный переключатель

(дополнительные характеристики) [ue] номинальное рабочее напряжение

<= 1000 V переменный ток 50/60 Гц<br><= 460 В постоянный ток

(дополнительные характеристики) [ui] номинальное напряжение изоляции

1000 В в соответствии с IEC 60947-4-1<br>1500 В в соответствии с VDE 0110 группа C

(дополнительные характеристики) ширина

419 мм

(дополнительные характеристики) [up] номинальное импульсное выдерживаемое н

8 кВ

(дополнительные характеристики) [ie] номинальный рабочий ток

200 А 40 °C) в <= 440 V переменный ток AC-1

(условия эксплуатации) стандарты

EN 60947-1<br>IEC 60947-4-1<br>JIS C8201-4-1<br>EN 60947-4-1<br>IEC 60947-1

(условия эксплуатации) огнестойкость

850 °C в соответствии с IEC 60695-2-1

(экологичность предложения) не содержит ртути

да

(основные характеристики) серия продукта

TeSys F

(дополнительные характеристики) код совместимости

LC2F

(дополнительные характеристики) вес

8.86 кг

(дополнительные характеристики) вспомогательные контакты

1 Н.О.

(дополнительные характеристики) глубина

171 мм

(условия эксплуатации) рабочая температура

-5-55 °C

(основные характеристики) наименование продукта

TeSys F

(основные характеристики) описание полюсов

4P

(основные характеристики) краткое название устройства

LC2F

(дополнительные характеристики) монтажная опора

монтаж на панель

(дополнительные характеристики) высота

162 мм

(дополнительные характеристики) соединения – клеммы

силовая цепь: разъем 1 кабель (-и) 95-95 мм²<br>силовая цепь: клеммы с кольцевыми наконечникам

(условия эксплуатации) сертификаты

CCC<br>RMRoS<br>UL<br>RINA<br>CB<br>ABS<br>LROS (Lloyds register

(дополнительные характеристики) момент затяжки

силовая цепь: 10 Н-м<br>цепь управления: 1.2 Н-м

(основные характеристики) категория применения

AC-1

Номин. напряжение питания цепи управления Us AC 60 Гц

8c3492ec-96ba-11ea-8264-50e5493a71d0

(основные характеристики) степень защиты ip

IP2x лицевая панель с ограждениями в соответствии с IEC 60529<br>IP2x лицевая панель с огражде

Номин. напряжение питания цепи управления Us постоян. тока DC

8c34929b-96ba-11ea-8264-50e5493a71d0

(условия эксплуатации) категория перенапряжения

III

(основные характеристики) конфигурация главных контактов

4 Н.О.

Номин. коммутируем. мощность при AC-3, 400 В

bf6bfa28-96bf-11ea-8264-50e5493a71d0

(дополнительные характеристики) [icw] номинальный кратковременно допустимый

1100 А в <40 °C - 10 с<br>640 А в <40 °C - 30 с<br>520 А в <40 °C - 1 мин<br

Номин. раб. ток Ie при AC-3, 400 В

bf6bfa27-96bf-11ea-8264-50e5493a71d0

(основные характеристики) комплектация изделия

предварительно собранный с силовой сборной шиной реверсирования

(условия эксплуатации) защитное исполнение

TH

(условия эксплуатации) рабочая высота

3000 м без ухудшения номинальных значений

(условия эксплуатации) допустимая температура воздуха вокруг устройства

-40-70 °C

Степень защиты (IP)

IP20

(дополнительные характеристики) тип блокировки

механический

Тип напряжения управления

(NA)

Функционал. назначение/применение

21f31d25-96ca-11ea-8264-50e5493a71d0

(дополнительные характеристики) [ith] условный тепловой ток на открытом воз

200 А в <40 °C

(дополнительные характеристики) соответствующий номинал предохранителя

125 А aM в <= 440 V<br>200 А gG в <= 440 V

(основные характеристики) применение контактора

активная нагрузка

(дополнительные характеристики) номинальная включающая способность irms

1150 А переменный ток в соответствии с IEC 60947-4-1

(дополнительные характеристики) механическая стойкость

вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц<br>вибрации контактор замкнут: 6 g (ном.)

(основные характеристики) номинальная отключающая способность

920 А в соответствии с IEC 60947-4-1

(основные характеристики) среднее полное сопротивление

0.37 мОм - Ith 200 А 50 Гц

Тип подключения силовой электрич. цепи

Винтовое соединение
