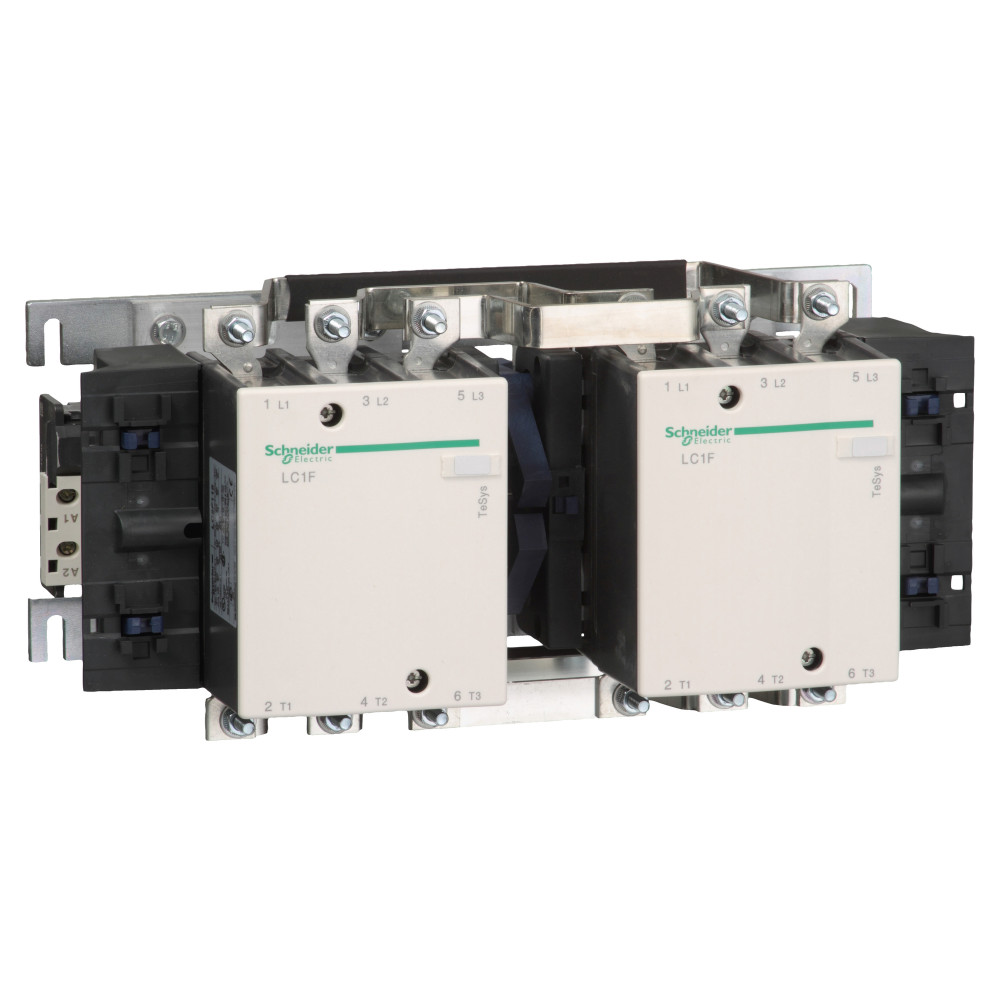

LC2F265M7

Ширина, мм

0.305

Артикул

LC2F265M7

Базовая единица

шт

Глубина, мм

0.245

Длина, мм

0.625

Количество в упаковке

1

Минимальный заказ

1

(основные характеристики) мощность, рассеиваемая одним полюсом

21 Вт AC-3

(основные характеристики) серия

TeSys

(основные характеристики) тип продукта

реверсивный контактор

(дополнительные характеристики) [ue] номинальное рабочее напряжение

<= 1000 V переменный ток 50/60 Гц<br><= 460 В постоянный ток

(дополнительные характеристики) [ui] номинальное напряжение изоляции

1000 В в соответствии с IEC 60947-4-1<br>1500 В в соответствии с VDE 0110 группа C

(дополнительные характеристики) ширина

425 мм

(дополнительные характеристики) [up] номинальное импульсное выдерживаемое н

8 кВ

(дополнительные характеристики) [ie] номинальный рабочий ток

265 А 40 °C) в <= 440 V переменный ток AC-3<br>350 А 40 °C) в <= 440 V переменный ток AC

(условия эксплуатации) стандарты

IEC 60947-1<br>EN 60947-4-1<br>JIS C8201-4-1<br>IEC 60947-4-1<br>EN 60947-1

(экологичность предложения) не содержит ртути

да

(основные характеристики) серия продукта

TeSys F

(дополнительные характеристики) код совместимости

LC2F

(дополнительные характеристики) вес

17.08 кг

(дополнительные характеристики) глубина

213 мм

(условия эксплуатации) рабочая температура

-5-55 °C

(основные характеристики) наименование продукта

TeSys F

(основные характеристики) описание полюсов

3P

(основные характеристики) краткое название устройства

LC2F

(дополнительные характеристики) монтажная опора

монтаж на панель

(дополнительные характеристики) высота

203 мм

(дополнительные характеристики) соединения – клеммы

цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий без наконечника<br>цепь управления

(условия эксплуатации) сертификаты

CCC<br>LROS (Lloyds register of shipping)<br>RMRoS<br>DNV<br>CB<br>ABS

(дополнительные характеристики) момент затяжки

цепь управления: 1.2 Н-м<br>силовая цепь: 35 Н-м

(дополнительные характеристики) механическая износостойкость

10 млн. циклов

(основные характеристики) категория применения

AC-3<br>AC-1

Номин. напряжение питания цепи управления Us AC 60 Гц

8c34929c-96ba-11ea-8264-50e5493a71d0

(основные характеристики) степень защиты ip

IP20 лицевая панель с ограждениями в соответствии с IEC 60529<br>IP20 лицевая панель с огражде

Номин. напряжение питания цепи управления Us постоян. тока DC

8c34929b-96ba-11ea-8264-50e5493a71d0

(условия эксплуатации) категория перенапряжения

III

(основные характеристики) напряжение цепи управления

220 В переменный ток 40...400 Hz

(основные характеристики) конфигурация главных контактов

3 Н.О.

(условия эксплуатации) теплоотдача

8-8 Вт

Номин. коммутируем. мощность при AC-3, 400 В

827b3893-96ca-11ea-8264-50e5493a71d0

(дополнительные характеристики) [icw] номинальный кратковременно допустимый

2200 А в <40 °C - 10 с<br>1230 А в <40 °C - 30 с<br>950 А в <40 °C - 1 мин<b

Номин. раб. ток Ie при AC-3, 400 В

827b3892-96ca-11ea-8264-50e5493a71d0

(основные характеристики) комплектация изделия

предварительно собранный с силовой сборной шиной реверсирования

(дополнительные характеристики) пределы напряжения цепи управления

находится в состоянии работы: 0,85...1,1 Uc в 40...400 Hz 55 °C)<br>отпускание: 0,15...0,2 Uc

(условия эксплуатации) защитное исполнение

TH

(условия эксплуатации) рабочая высота

3000 м без ухудшения номинальных значений

(условия эксплуатации) допустимая температура воздуха вокруг устройства

-40-70 °C

Степень защиты (IP)

IP20

(дополнительные характеристики) мощность двигателя, квт

132 кВт в 380...400 V переменный ток 50/60 Гц<br>140 кВт в 415 V переменный ток 50/60 Гц<br

(дополнительные характеристики) тип пускателя двигателя

реверсивный контактор

(дополнительные характеристики) тип блокировки

механический

Тип напряжения управления

AC (перемен.)

(дополнительные характеристики) диапазон мощности

55-100 кВт в 200-240 В 3 фазы<br>110-220 кВт в 480-500 В 3 фазы<br>110-220 кВт в 380-440

Функционал. назначение/применение

460512e8-96ca-11ea-8264-50e5493a71d0

(дополнительные характеристики) [ith] условный тепловой ток на открытом воз

350 А в <40 °C

(дополнительные характеристики) соответствующий номинал предохранителя

315 А aM в <= 440 V<br>400 А gG в <= 440 V

(основные характеристики) применение контактора

управление электродвигателем<br>активная нагрузка

(основные характеристики) тип цепи управления

пер. ток в 40...400 Hz

(дополнительные характеристики) номинальная включающая способность irms

2650 А переменный ток в соответствии с IEC 60947-4-1

(дополнительные характеристики) время работы

40...65 мс включение<br>100...170 мс отключение

(дополнительные характеристики) максимальная частота коммутации

2400 цикл/ч в <55 °C

(дополнительные характеристики) механическая стойкость

вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц<br>удары контактор замкнут: 15 g (ном.) в

(основные характеристики) номинальная отключающая способность

2120 А в соответствии с IEC 60947-4-1

(основные характеристики) среднее полное сопротивление

0.3 мОм - Ith 350 А 50 Гц

Тип подключения силовой электрич. цепи

Винтовое соединение
