LC3F185M7

Ширина, мм

0.66

Артикул

LC3F185M7

Базовая единица

шт

Глубина, мм

0.38

Длина, мм

0.75

Количество в упаковке

1

Минимальный заказ

1

(основные характеристики) серия

TeSys

(основные характеристики) тип продукта

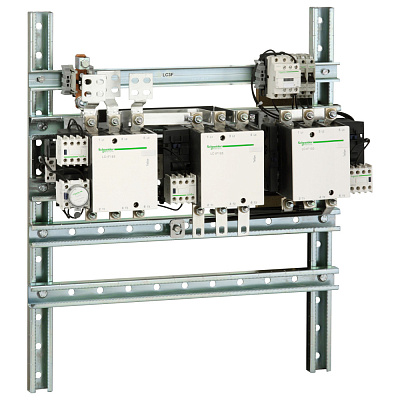

пускатель "звезда-треугольник"

(дополнительные характеристики) [ue] номинальное рабочее напряжение

силовая цепь: <= 1000 V переменный ток 16 Hz 2/3...200 Hz

(дополнительные характеристики) [ui] номинальное напряжение изоляции

1000 В в соответствии с IEC 60947-4-1<br>1500 В в соответствии с VDE 0110 группа C

(дополнительные характеристики) ширина

525 мм

(дополнительные характеристики) [up] номинальное импульсное выдерживаемое н

8 кВ

(дополнительные характеристики) [ie] номинальный рабочий ток

185 А 55 °C) в <= 440 V переменный ток AC-3 для силовая цепь

(дополнительные характеристики) комплектация изделия

с выполненным электромонтажом

(условия эксплуатации) стандарты

EN 60947-1<br>EN 60947-4-1<br>JIS C8201-4-1<br>IEC 60947-4-1<br>IEC 60947-1

(экологичность предложения) не содержит ртути

да

(основные характеристики) серия продукта

TeSys F

(дополнительные характеристики) вес

16.5 кг

(дополнительные характеристики) глубина

235 мм

(основные характеристики) наименование продукта

TeSys F

(основные характеристики) описание полюсов

3 3P

(основные характеристики) краткое название устройства

LC3F

(дополнительные характеристики) монтажная опора

монтаж на панель

(дополнительные характеристики) высота

110 мм

(дополнительные характеристики) соединения – клеммы

силовая цепь: клеммы с кольцевыми наконечниками 1 150-150 мм²<br>силовая цепь: болтовое соедин

(условия эксплуатации) степень защиты ip

IP20 лицевая панель с ограждениями в соответствии с IEC 60529<br>IP20 лицевая панель с огражде

(условия эксплуатации) сертификаты

CB<br>RMRoS<br>RINA<br>DNV<br>ABS<br>CSA<br>CCC<br>UL<b

(дополнительные характеристики) момент затяжки

цепь управления: 1.2 Н-м<br>силовая цепь: 18 Н-м

(дополнительные характеристики) механическая износостойкость

10 млн. циклов

(основные характеристики) категория применения

AC-3

Номин. напряжение питания цепи управления Us AC 60 Гц

8c34929c-96ba-11ea-8264-50e5493a71d0

Номин. напряжение питания цепи управления Us постоян. тока DC

8c34929b-96ba-11ea-8264-50e5493a71d0

(условия эксплуатации) рабочая температура окружающей среды

-5-55 °C<br>-40-70 °C при Uc

(основные характеристики) напряжение цепи управления

220/230 V переменный ток 50/60 Гц

(условия эксплуатации) теплоотдача

18-24 Вт

Номин. коммутируем. мощность при AC-3, 400 В

c4c84147-96ca-11ea-8264-50e5493a71d0

(дополнительные характеристики) [icw] номинальный кратковременно допустимый

1500 А в <40 °C - 10 с<br>920 А в <40 °C - 30 с<br>740 А в <40 °C - 1 мин<br

Номин. раб. ток Ie при AC-3, 400 В

827b3878-96ca-11ea-8264-50e5493a71d0

(дополнительные характеристики) пределы напряжения цепи управления

находится в состоянии работы: 0,85...1,1 Uc в 50/60 Hz 55 °C)<br>отпускание: 0,35...0,55 Uc в

(условия эксплуатации) защитное исполнение

TH

(условия эксплуатации) рабочая высота

3000 м без ухудшения номинальных значений

Степень защиты (IP)

IP20

(дополнительные характеристики) мощность двигателя, квт

160 кВт в 380/400 V переменный ток 50/60 Гц<br>160 кВт в 415 V переменный ток 50/60 Гц<br&g

(дополнительные характеристики) тип пускателя двигателя

пускатель звезда-треугольник

(дополнительные характеристики) тип блокировки

без механической блокировки переключения со звезды на треугольник

Тип напряжения управления

AC (перемен.)

(дополнительные характеристики) диапазон мощности

55-100 кВт в 200-240 В 3 фазы<br>110-220 кВт в 380-440 В 3 фазы

Функционал. назначение/применение

c9172bab-96c4-11ea-8264-50e5493a71d0

(дополнительные характеристики) [ith] условный тепловой ток на открытом воз

275 А в <40 °C

(дополнительные характеристики) соответствующий номинал предохранителя

315 А gG в <= 440 V<br>200 А aM в <= 440 V

(основные характеристики) применение контактора

управление электродвигателем

(основные характеристики) тип цепи управления

пер. ток в 50/60 Гц

(дополнительные характеристики) номинальная включающая способность irms

1850 А в соответствии с IEC 60947-4-1

(дополнительные характеристики) время работы

20...35 мс включение<br>7...15 мс отключение

(дополнительные характеристики) максимальная частота коммутации

2400 цикл/ч в <55 °C

(дополнительные характеристики) механическая стойкость

вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц<br>удары контактор замкнут: 15 g (ном.) в

(основные характеристики) номинальная отключающая способность

1480 А в соответствии с IEC 60947-4-1

Тип подключения силовой электрич. цепи

Винтовое соединение
